Рено Логан (2004+). Замена бачка главного тормозного цилиндра

Рено Логан (2004+). ГЛАВНЫЙ ТОРМОЗНОЙ ЦИЛИНДР

Как показывает практика, во многих случаях переборка цилиндра в гаражных условиях не приводит к желаемому результату. Поэтому в случае неисправности рекомендуем заменять главный тормозной цилиндр в сборе.

Рено Логан (2004+). Замена бачка главного тормозного цилиндра

Вам потребуется отвертка.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

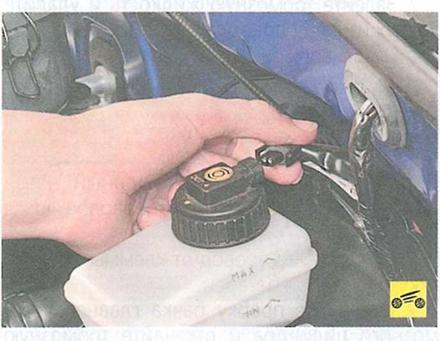

2. Отсоедините колодку жгута проводов от датчика уровня тормозной жидкости.

3. Отверните пробку бачка и откачайте из него тормозную жидкость, например, резиновой грушей или медицинским шприцем.

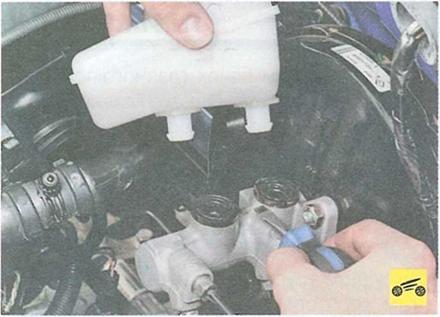

4. Поддев отверткой, снимите бачок, извлекая его патрубки из соединительных втулок.

5. Извлеките соединительные втулки из отверстий корпуса цилиндра. Осмотрите втулки

и, если появились признаки старения резины, замените их.

6. Установите детали в порядке, обратном снятию.

7. Залейте тормозную жидкость и удалите воздух из гидропривода (см. «Прокачка гидропривода тормозной системы», с. 150).

Рено Логан (2004+). Замена главного тормозного цилиндра

Вам потребуются: специальный ключ «на 11» для тормозных трубопроводов, ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Отверните пробку бачка главного тормозного цилиндра и откачайте тормозную жидкость из бачка, например, резиновой грушей.

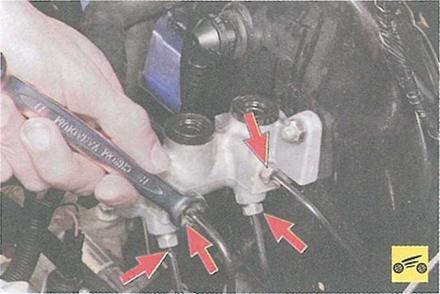

3. Отверните гайки крепления к цилиндру четырех трубопроводов и отведите трубопроводы в сторону.

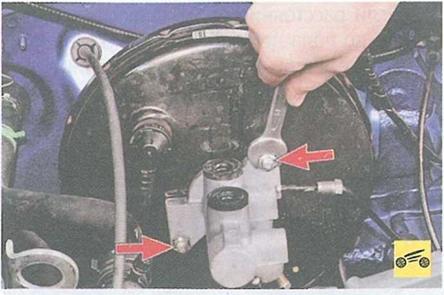

4. Отверните две гайки крепления главного тормозного цилиндра к вакуумному усилителю...

Обратите внимание на то, что фланец главного тормозного цилиндра уплотнен резиновым кольцом. Сильно обжатое, затвердевшее или надорванное кольцо замените.

б. Установите детали в порядке, обратном снятию, залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропривода тормозной системы», с. 150).
