Рено Логан (2004+). Снятие, установка и ремонт кулисы рычага управления коровкой передач



Ремонт кулисы рычага управления короб­кой передач заключается в замене рычага уп­равления при появлении вибраций и увели­ченного люфта рычага, вызванных износом его шаровой опоры. Рычаг можно заменить,
не снимая кулису, из салона автомобиля. Не­посредственно кулису снимают с автомобиля в случае ее повреждения.

Вам потребуются: инструменты, необходи­мые для снятия системы выпуска отработав­ших газов, облицовки тоннеля пола, и ключ «на 13».





1.   Отсоедините крепления (см. «Замена элементов системы выпуска отработавших газов», с. 99) и отведите в сторону систему выпуска отработавших газов.

Завод-изготовитель рекомендует для сня­тия кулисы рычага управления коробкой передач снимать частично систему выпус­ка отработавших газов. Однако систему можно не разбирать и не снимать полно­стью. Достаточно отсоединить приемную трубу от выпускного коллектора, отсоеди­нить подушки подвески системы в районе нейтрализатора отработавших газов и от­вести систему в сторону.





2.

Отсоедините от нижнего конца рычага управления коробкой передач тягу привода управления коробкой передач (см. «Замена тяги привода управления коробкой передач», с. 121) и отведите тягу в сторону.

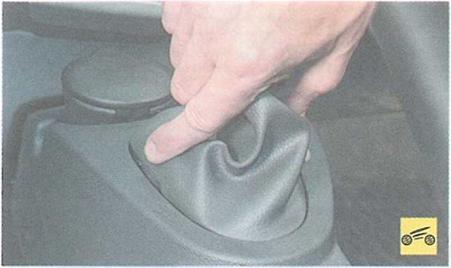

4.     ...выньте нижний держатель чехла из от­верстия в облицовке тоннеля пола...

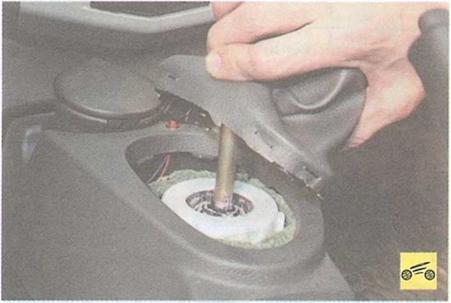

5.     ...и снимите чехол, сдвинув его вверх по рычагу.

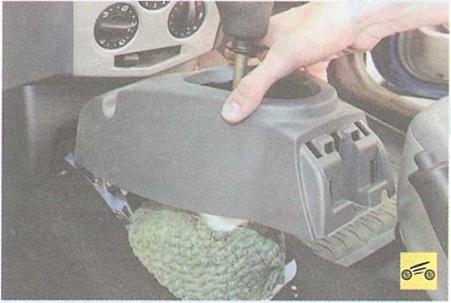

б.  Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 208.) и установленный под облицовкой шумоизоляционный чехол.

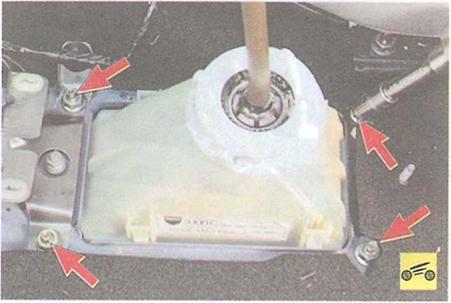

7.     Отверните четыре гайки крепления кули­сы к основанию кузова...





8.     ...и, опустив вниз кулису через проем в основании кузова, снимите ее с автомобиля.

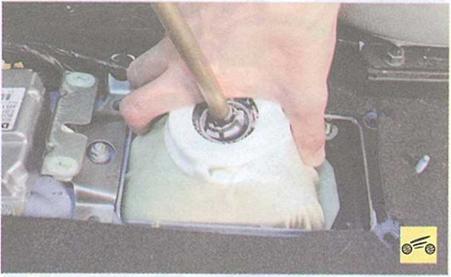

9.     Для замены рычага управления короб­кой передач снимите крышку кулисы, повер­нув ее против часовой стрелки настолько, чтобы штифты горловины кулисы вышли из пазов крышки...



10.    ...и снимите рычаг вместе с опорой.

11.                      Устанавливайте рычаг в кулису и кулису на автомобиль, а также все снятые детали в порядке, обратном снятию.
