Рено Логан (2004+). Замена адсорбера системы улавливания паров топлива двигателя K7J, К7М

Адсорбер системы улавливания паров топ­лива снимают для проверки или замены при появлении стойкого запаха бензина, вызван­ного негерметичностью адсорбера, или при отказе клапана продувки адсорбера. Кроме того, нарушение герметичности адсорбера и отказ клапана продувки могут стать причина­ми неустойчивой работы двигателя на холос­том ходу вплоть до его остановки. Адсорбер установлен в нише правого переднего колеса.

Вам потребуются: ключ «на 13», отвертка с плоским лезвием.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.

Снимите правый брызговик двигателя (см. «Снятие и установка брызговиков и за­щиты картера двигателя», с. 68).

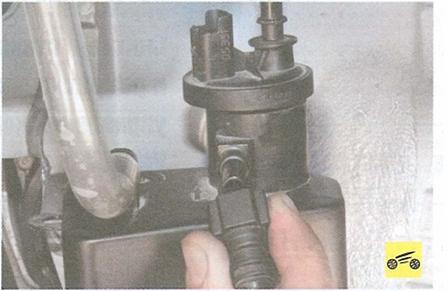

3. Отсоедините от клапана продувки ад­сорбера колодку жгута проводов...

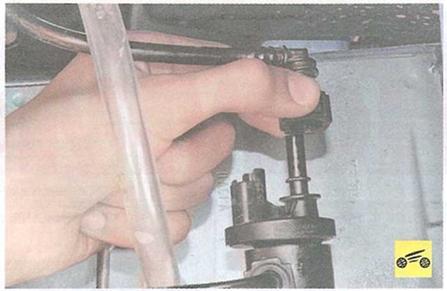

4. ...и отводящую магистраль.

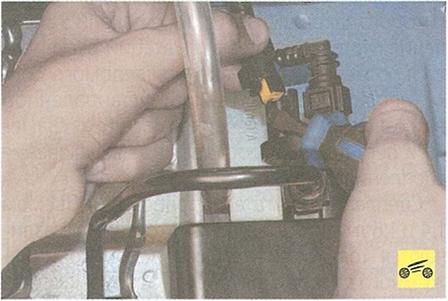

5.   Отсоедините подводящую магистраль.



б. Отсоедините от штуцера адсорбера шланг его вентиляции.

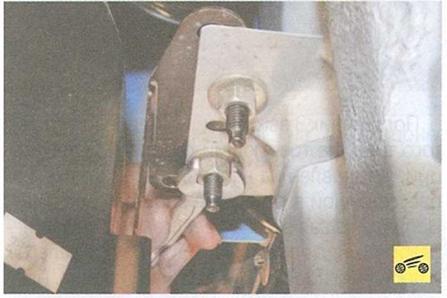

7.   Отверните две гайки крепления крон­штейна адсорбера.

8.   Снимите адсорбер в сборе с кронштейном.

Снять адсорбер можно и без кронштейна. Для этого...

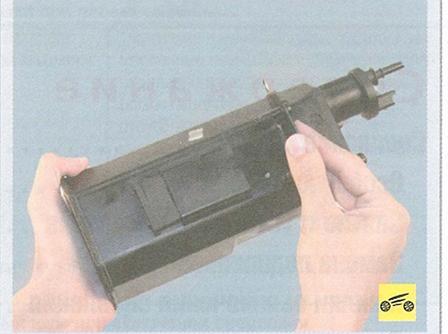

...сдвиньте адсорбер вверх (для наглядно­сти показано на снятом адсорбере) до мо­мента выхода резинового фиксатора из его проушины.

Снимите фиксатор...





9.       Установите детали в порядке, обратном снятию.
