Renault Megane 2. СНЯТИЕ И УСТАНОВКА ДЕКОРАТИВНОЙ ПАНЕЛИ ПРИБОРОВ - ЧАСТЬ 2

36.    Окончательно снимите правую обли­цовку панели приборов.

37.    Снимите облицовку правой передней стойки кузова (см. «Снятие и установка обли­цовок салона», с. 244). Аналогично снимите облицовку левой передней стойки кузова.

38.    Выверните три винта крепления пане­ли приборов к усилителю панели приборов справа.

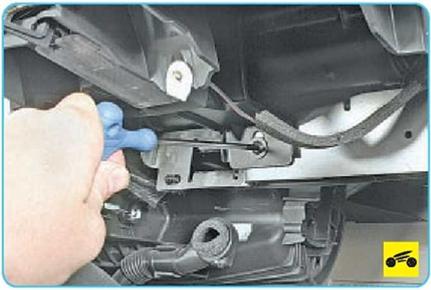

40. Выверните винт крепления панели приборов со стороны пассажира.

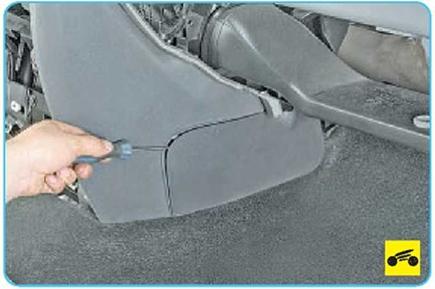

42. ...и снимите щитки консоли панели приборов.

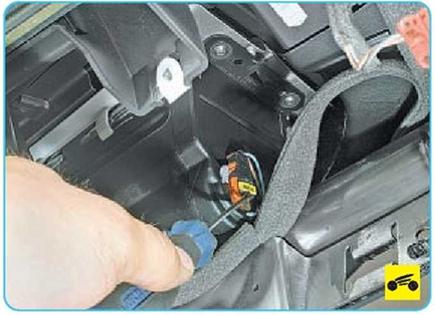

44. ...и отсоедините колодку жгута прово­дов от подушки безопасности переднего пассажира.

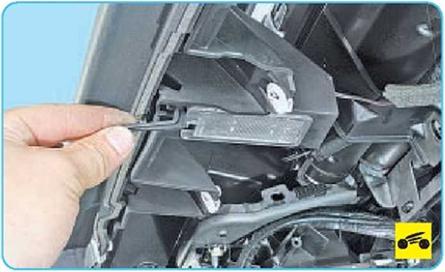

46.      ...и отведите в сторону на длину жгут проводов плафон освещения вещевого ящи­ка. Отожмите фиксатор и отсоедините колод­ку жгута проводов от разъема плафона. Сни­мите плафон освещения вещевого ящика.

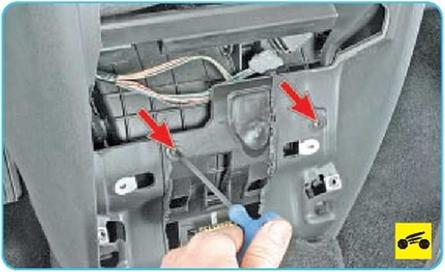

47.      Выверните два винта крепления пане­ли приборов под ее центральной накладкой.

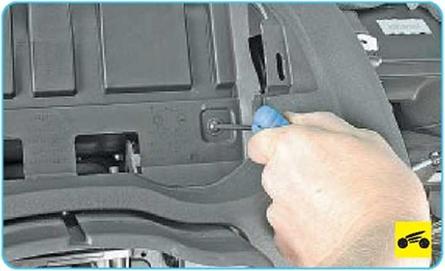

48.      Выверните винт крепления панели приборов, расположенный за комбинацией приборов.

49.       Выверните винт крепления панели приборов, расположенный под централь­ной накладкой панели приборов.

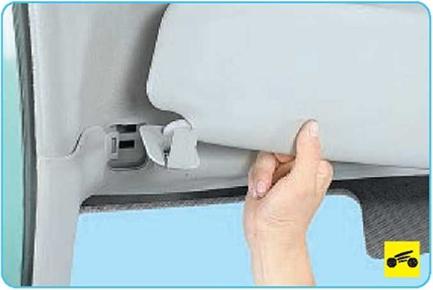

50.       Снимите противосолнечные козырьки

(см. «Снятие и установка противосолнечных козырьков», с. 248).

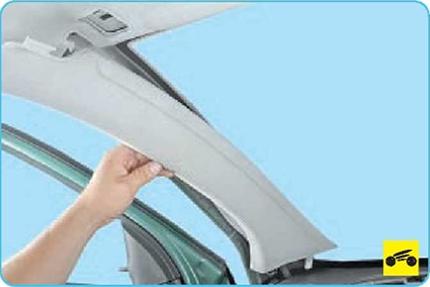

51.       Снимите облицовки передних стоек кузова (см. «Снятие и установка облицовок салона», с. 244).

52.       Снимите декоративную панель при­боров.

53.       Установите декоративную панель приборов и все снятые детали в порядке, обратном снятию.
