Renault Megane 2. СНЯТИЕ И УСТАНОВКА ДЕКОРАТИВНОЙ ПАНЕЛИ ПРИБОРОВ - ЧАСТЬ 1

Вам потребуются: ключи TORX Т15, Т20, головка Е50, пассатижи.

ПРИМЕЧАНИЕ

На усилителе панели приборов закреплено множество жгутов проводов различных си­стем автомобиля. Значительное количество
колодок жгутов проводов, которые необхо­димо отсоединить от приборов систем и со­единительных разъемов, требует от испол­нителя специальной квалификации авто­электрика. Если у вас нет достаточных навыков проведения подобных работ, при необходимости снятия усилителя панели приборов обратитесь на специализирован­ный сервис.

1.       Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.       Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 154).

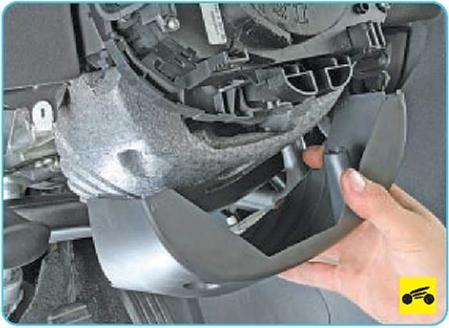

3.       Снимите кожух рулевой колонки и энергопоглощающий элемент (см. «Сня­тие и установка кожуха рулевой колонки», с. 155).





4.    Снимите подрулевые переключатели в сборе с держателем и контактным кольцом

(см. «Замена подрулевых переключате­лей», с. 211).





5.    Снимите комбинацию приборов (см. «Снятие и установка комбинации прибо­ров», с. 214).





6. Преодолевая сопротивление фиксато­ров...

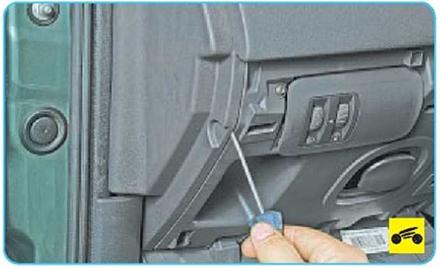

9.    ...и, преодолевая сопротивление фик­саторов крепления, снимите левую обли­цовку панели приборов.

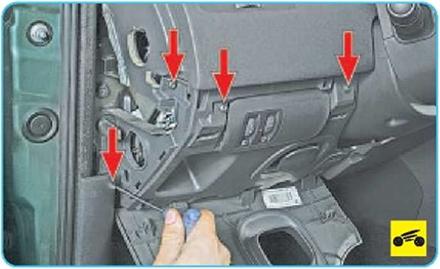

10.      Выверните четыре винта крепления нижней левой облицовки панели приборов и отведите облицовку в сторону на длину жгута проводов.

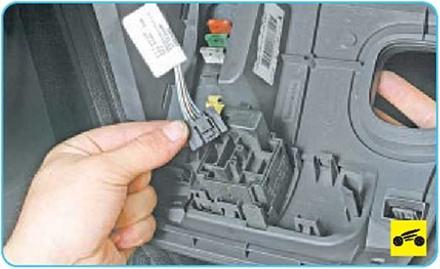

12.      ...и отсоедините колодку жгута прово­дов от разъема блока регуляторов электро­корректора света фар и яркости подсветки комбинации приборов.

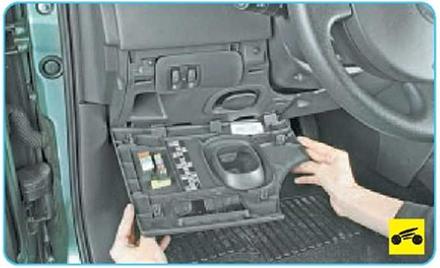

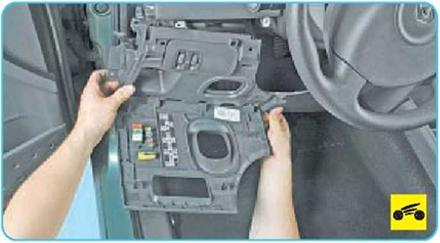

13.      Снимите нижнюю левую облицовку панели приборов в сборе с блоком регуля­торов электрокорректора света фар и ярко­сти подсветки комбинации приборов, а так­же крышкой монтажного блока.

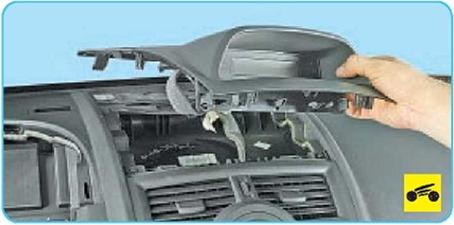

14.      Преодолевая сопротивление фикса­торов, отведите в сторону облицовку ин­формационного дисплея.

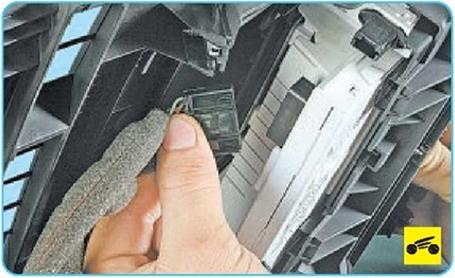

15.      Отожмите фиксаторы и отсоедините две колодки жгутов проводов от информа­ционного дисплея.





16.      Выверните два винта крепления па­нели приборов, расположенные под обли­цовкой дисплея.

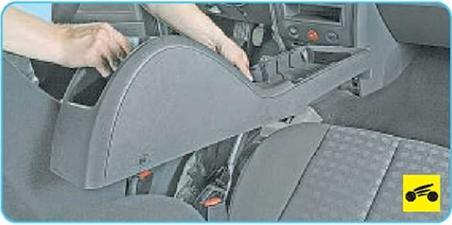

17.      Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 239).





18.      Выверните два винта нижнего кре­пления центральной накладки панели при­боров.

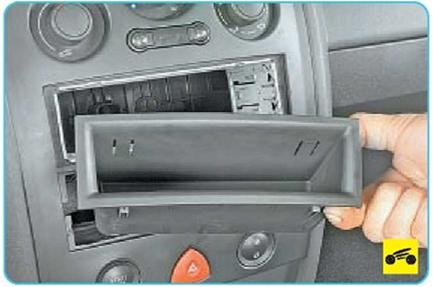

20. ...и извлеките корпус ниши для мел­ких предметов.

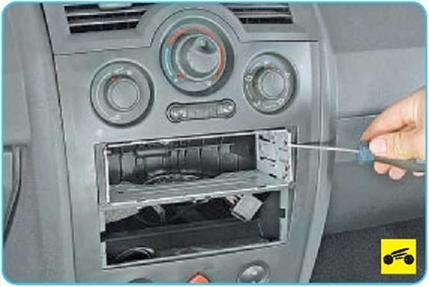

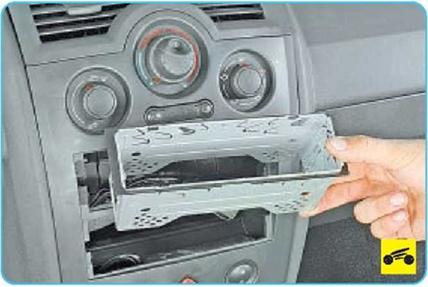

22.     ...и извлеките кронштейн крепления головного устройства аудиосистемы.

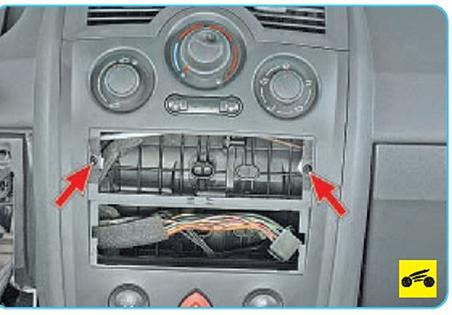

23.     Выверните два винта крепления цен­тральной накладки панели приборов, рас­положенные под кронштейном крепления головного устройства аудиосистемы.

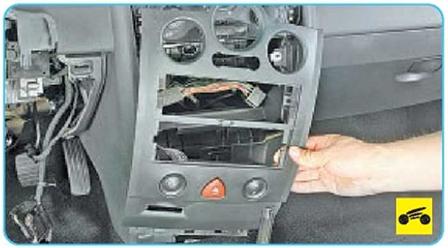

24.       Отведите в сторону на длину жгута проводов центральную накладку панели приборов.





25.       Отожмите фиксаторы и отсоедините три колодки жгута проводов от кнопки пу­ска и остановки двигателя, выключателя аварийной сигнализации и клавиши запи­рания и отпирания замков дверей изнутри.

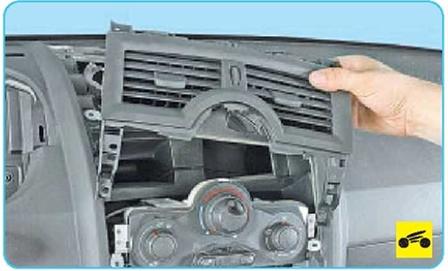

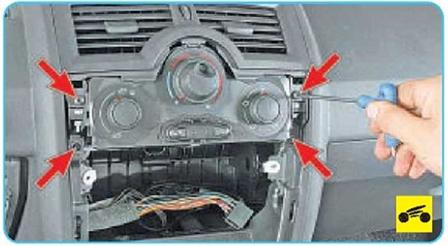

26.       Выверните четыре винта крепления центральных сопел системы отопления (кондиционирования) и вентиляции...

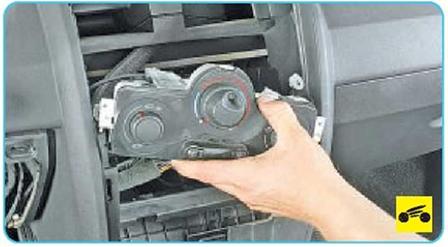

27.                     Снимите блок управления системой отопления (кондиционирования) и венти­ляции (см. «Снятие и установка блока упра­вления системой отопления, кондициони­рования и вентиляции», с. 267).

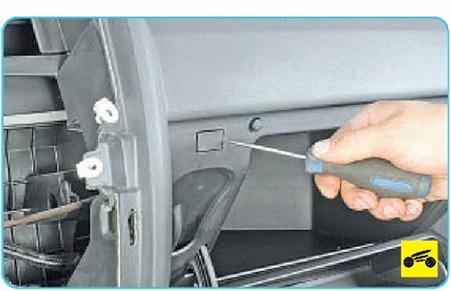

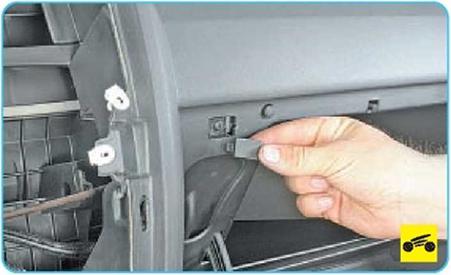

30.      ...снимите заглушку винта крепления облицовки вещевого ящика.





31.      Выверните винт крепления облицов­ки вещевого ящика.

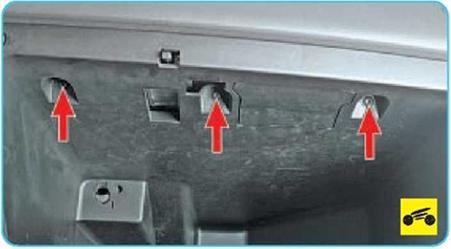

32.      Выверните три винта крепления веще­вого ящика к усилителю панели приборов.

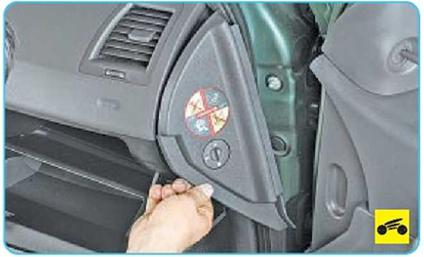

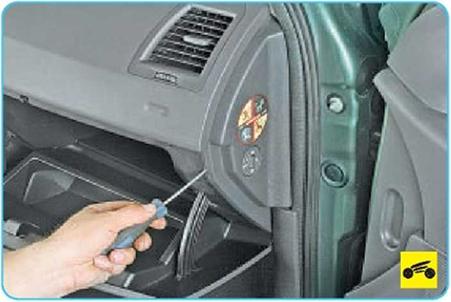

33.      Подденьте отверткой и, преодолевая сопротивление фиксаторов крепления, от­ведите в сторону правую облицовку панели приборов на длину жгута проводов.

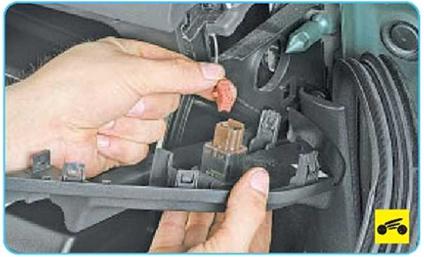

35.    ...и отсоедините колодку жгута прово­дов от выключателя подушки безопасности переднего пассажира.
