Renault Megane 2. СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ

В связи с большим количеством одиноч­ных проводов, присоединяемых к монтаж­ным блокам, расположенным в моторном отсеке и салоне, а также из-за потребности в специальной карте их расположения ра­боту по снятию и установке монтажного блока проводите в специализированном сервисном центре. В данном подразделе описаны лишь снятие и установка монтаж­ных блоков без отсоединения проводов.

Для снятия монтажного блока, располо­женного в салоне, выполните следующие операции.





1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

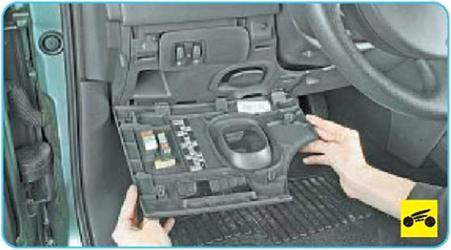

2.     Откройте декоративную крышку мон­тажного блока.





3.     Снимите нижнюю левую и боковую облицовки панели приборов (см. «Снятие и установка декоративной панели прибо­ров», с. 241).

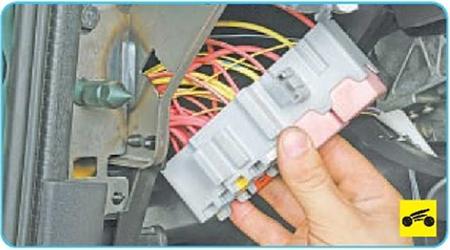

5.     ...и снимите монтажный блок с крон­штейна усилителя на длину подсоединен­ных проводов.

6.     Установите монтажный блок и все де­тали в порядке, обратном снятию.

Для снятия монтажного блока, располо­женного в моторном отсеке, выполните следующие операции.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

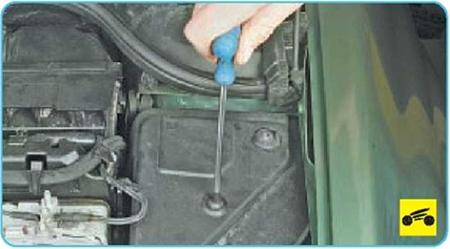

2.     Выверните два винта крепления крыш­ки монтажного блока...



Рис. 10.2. Схема расположения предохранителей в монтажном блоке, установленном в моторном отсеке

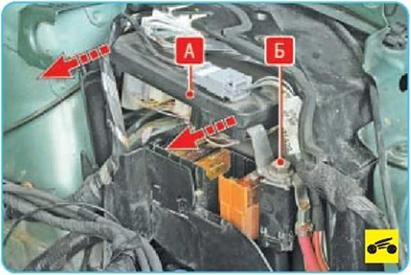

5.   Выверните и извлеките болт Б крепле­ния коммутационного блока и отведите в сторону коммутационный блок А.

6.   Отсоедините все колодки жгута прово­дов от разъемов коммутационного блока и снимите его.

7.   Преодолевая сопротивление фиксато­ров крепления, извлеките монтажный блок на длину подсоединенных проводов.

8.   Установите монтажный блок и все де­тали в порядке, обратном снятию.
