Renault Megane 2. МОНТАЖНЫЕ БЛОКИ РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА

Renault Megane 2. МОНТАЖНЫЕ БЛОКИ РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Мощные потребители тока подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля и моторном отсеке.

Предохранители установлены в монтажном блоке в салоне автомобиля (рис. 10.1). Он расположен в нижней левой части панели приборов со стороны водителя и закрыт крышкой. Назначение предохранителей приведено в табл.10.1.

В нижней левой части панели приборов расположен блок управления электрооборудованием салона.

Схема расположения предохранителей в монтажном блоке, установленном в моторном отсеке с левой стороны по направлению движения, приведена на рис. 10.2. Назначение этих предохранителей указано в табл. 10.2.

Кроме того, в моторном отсеке расположены монтажный блок силовых предохранителей и коммутационный блок А (рис. 10.3). Назначение силовых предохранителей указано в табл. 10.3.

Расположение плавких вставок в блоке наконечника провода клеммы«+»аккумуляторной батареи приведено на рис. 10.4. Назначение плавких вставок указано в табл. 10.4.

Для доступа к монтажному блоку предохранителей, расположенному в салоне, выполните следующее.

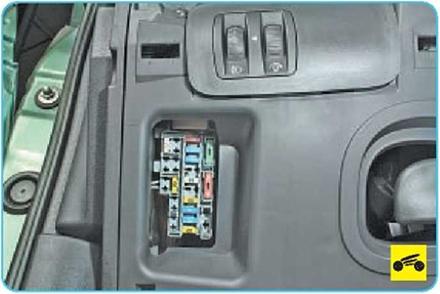

1. Подденьте крышку монтажного блока и, преодолевая сопротивление фиксаторов...

2. ...откройте ее.

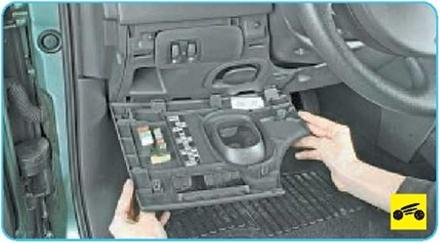

3. При необходимости выведите из зацепления держатели крышки снизу и отсоедините крышку монтажного блока от нижней левой облицовки панели приборов.

ПРИМЕЧАНИЕ

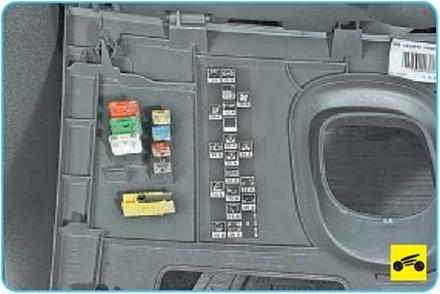

На внутреннюю сторону декоративной крышки нанесена схема расположения предохранителей.

4. Прежде чем заменить перегоревший предохранитель, выясните причину его перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 цепи, которые защищает данный предохранитель.

ПРЕДУПРЕЖДЕНИЕ

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, - это может привести к повреждению электрических приборов и даже к пожару.

ПРИМЕЧАНИЕ

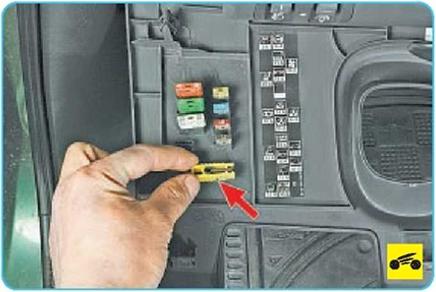

В специальном гнезде декоративной крышки закреплен пинцет для извлечения предохранителей.

5. Специальным пластмассовым пинцетом извлеките заменяемый предохранитель.

ПРИМЕЧАНИЕ

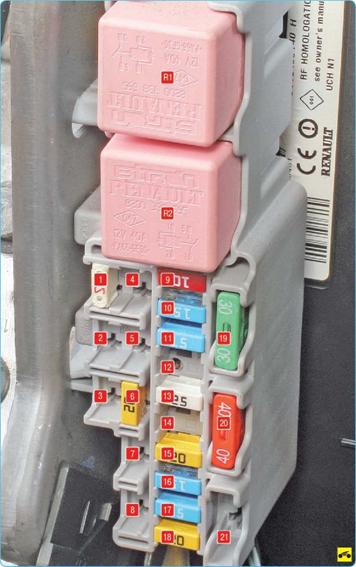

Рис. 10.1. Предохранители и реле в монтажном блоке, расположенном в салоне автомобиля

Так выглядит перегоревший предохранитель (показанная перемычка внутри держателя перегорела и разорвалась). Для замены используйте запасной предохранитель того же номинала (и цвета).

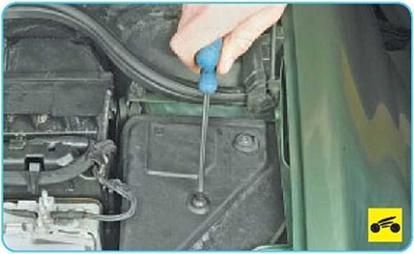

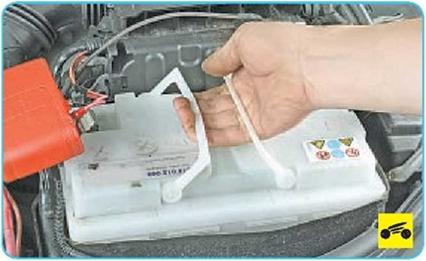

Для доступа к монтажному блоку силовых предохранителей, расположенного в моторном отсеке, выполните следующее.

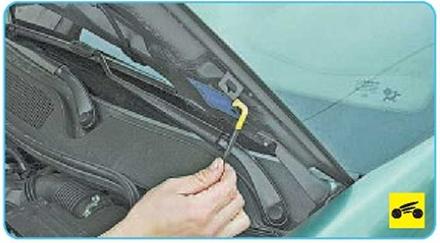

1. Откройте капот и установите его на упор.

ЦЕПИ, ЗАЩИЩАЕМЫЕ ПЛАВКИМИ ПРЕДОХРАНИТЕЛЯМИ, Таблица 10.1

УСТАНОВЛЕННЫМИ В МОНТАЖНОМ БЛОКЕ В САЛОНЕ

Номер реле/ предохранителя	Сила тока,А	Наименование предохраните ля/реле	Цвет предохранителя/ реле	Защищаемая цепь
1	—	—	—	Резерв
2	—	—	—	Резерв
3	—	—	—	Резерв
4	3	APIA	Бежевый	Электродвигатель вентилятора и датчик температуры воздуха в салоне, внутреннее зеркало заднего вида, датчики дождя и света
5	20	BPR1	Желтый	Обогрев сидений водителя и переднего пассажира
6	20	BR3	Желтый	Электрозамки всех дверей
7	15	—	Голубой	Прикуриватель
8	7,5	15RP	Коричневый	Обогрев наружных зеркал
9	10	SP15	Красный	Блок управления ABS
10	15	SP2	Голубой	Головное устройство аудиосистемы, бортовой компьютер, электродвигатель омывателей фар, ветрового окна и стекла двери задка (хэтчбек, универсал), подогрев топлива (двигатель K9K), блок управления системой отопления (кондиционирования) и вентиляции салона, блок управления охранной сигнализацией
11	15	SP17	Голубой	Стоп-сигнал
12	—	—	—	Резерв
13	25	BP55	Белый	Электродвигатель стеклоподъемника двери водителя
14	25	BP70	Белый	Электродвигатель стеклоподъемника двери переднего пассажира
15	20	ВСРЗ	Желтый	Комбинация приборов, электропривод наружных зеркал
16	15	BP32	Голубой	Звуковой сигнал, диагностический разъем, электродвигатель стеклоочистителя ветрового окна
17	15	ВР25	Голубой	Электродвигатель стеклоочистителя двери задка
18	20	BP77	Желтый	Блок управления электрооборудованием салона, реле дополнительного оборудования
19	30	SP3	Зеленый	Электродвигатель системы отопления (кондиционирования) и вентиляции салона
20	40	ВР87/ВР48	Красный	Электродвигатели стеклоподъемников задних дверей
21	20, 40	ВР93	Желтый, красный	Электродвигатель люка салона, электропривод складывающейся крыши
R1	—	^—	Розовый	Реле электродвигателей стеклоподъемников всех дверей
R2	—	—	Розовый	Реле дополнительного оборудования
