Peugeot 308. СНЯТИЕ И УСТАНОВКА ЭЛЕКТРОННОГО БЛОКА УПРАВЛЕНИЯ ДОПОЛНИТЕЛЬНОЙ СИСТЕМОЙ ПАССИВНОЙ БЕЗОПАСНОСТИ



Вам потребуются: торцовая головка «на 10», отвертка с плоским лезвием.

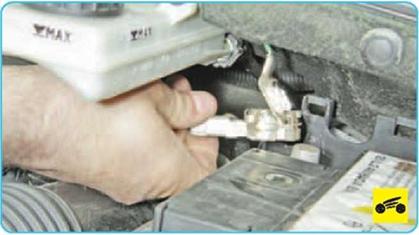

1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.      Снимите облицовку тоннеля пола (см. «Снятие и установка облицовок тоннеля пола и консоли панели приборов», с. 266).





3.      Снимите защитную пленку колодок жгутов проводов.





4.    Отожмите держатель фиксирующей скобы колодки жгута проводов электронно­го блока управления дополнительной сис­темой пассивной безопасности...

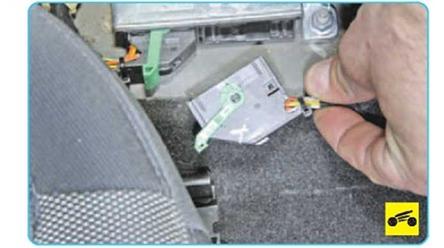

6.    ...отсоедините колодку жгута проводов от блока.





7.    Аналогично отсоедините от электрон­ного блока управления дополнительной си­стемой пассивной безопасности вторую колодку жгута проводов.

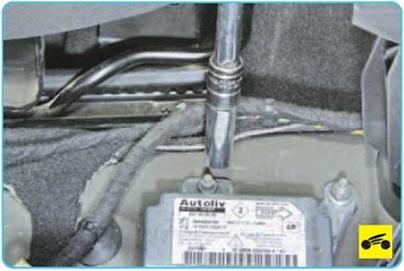

8.     Отверните три гайки шпилек крепле­ния электронного блока управления допол­нительной системой пассивной безопасно­сти к кузову...

Так расположены гайки шпилек крепления электронного блока управления системой пассивной безопасности к кузову.



9. ...и снимите блок.





10.     Установите блок управления допол­нительной системой пассивной безопасно­сти и все остальные детали в обратном по­рядке. Стрелка на этикетке блока управле­ния системой пассивной безопасности, показывающая направление его установки, служит только для дополнительного кон­троля правильности установки, так как из-за асимметричной формы блок можно установить только в одном положении.

Peugeot 308. СНЯТИЕ И УСТАНОВКА ДАТЧИКОВ БОКОВОГО УДАРА









1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.      Снимите нижнюю часть облицовки центральной стойки кузова (см. «Снятие и установка облицовок салона», с. 271).

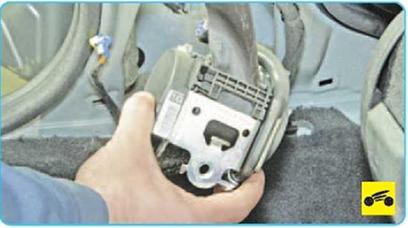

3.      Извлеките из ниши центральной стой­ки кузова инерционную катушку переднего ремня безопасности, не отсоединяя от ме­ханизма регулирования ремня безопаснос­ти по высоте, и отведите катушку в сторону (см. «Снятие и установка ремней безопас­ности», с. 292).

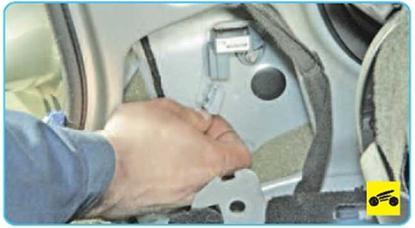

4.      Отожмите фиксатор колодки жгута проводов датчика бокового удара...









6.      Отверните гайку шпильки крепления датчика бокового удара...













9.   Установите датчик бокового удара и все детали в порядке, обратном снятию.
