Peugeot 308. Снятие заднего бокового ремня безопасности



Для снятия заднего бокового ремня безопасности выполните следующее.



Работа показана на примере левого ремня безопасности. Правый ремень снимают и ус­танавливают практически аналогично, раз­личие - в расположении точек крепления. Инерционная катушка ремня безопасности среднего пассажира заднего сиденья встро­ена в спинку сиденья. При выходе катушки из строя замените спинку заднего сиденья в сборе с ремнем безопасности.





1.     Снимите подушку и спинку заднего си­денья (см. «Снятие и установка заднего си­денья», с. 265).

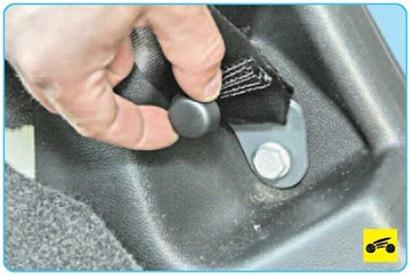

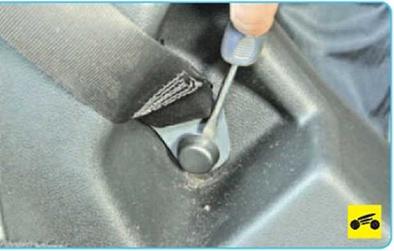

2.     Подденьте отверткой заглушку головки болта нижнего крепления ремня безопас­ности к кузову...

3. ...и снимите заглушку.









4.    Выверните болт пряжки нижнего креп­ления заднего бокового ремня безопаснос­ти к кузову...





5.    ...извлеките болт из отверстия и отсо­едините пряжку от облицовки порога.

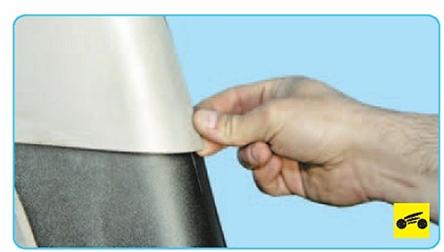

6.    Подденьте край верхней облицовки боковины кузова...





7.    ...и снимите облицовку, преодолевая сопротивление фиксаторов.

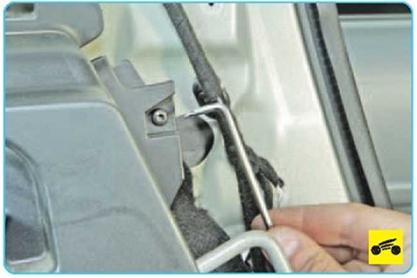

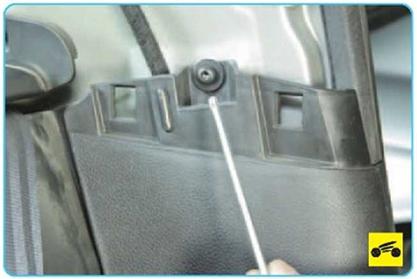

8.      Выверните винт верхнего крепления нижней облицовки боковины...





9.      ...и снимите облицовку, преодолевая сопротивление фиксаторов.





10.       Подденьте отверткой крючок для фиксации груза...





11....и снимите крючок. Аналогично сни­мите второй крючок.





12.Выверните три винта крепления крон­штейна полки багажного отделения...

13.     ...отведите кронштейн полки багаж­ного отделения от задней стойки кузова и выведите из паза кронштейна задний бо­ковой ремень безопасности.

Так расположены винты крепления крон­штейна полки багажного отделения.







14.     Подденьте край защитного кожуха инерционной катушки заднего бокового ремня безопасности...





15. ...и снимите кожух с катушки.

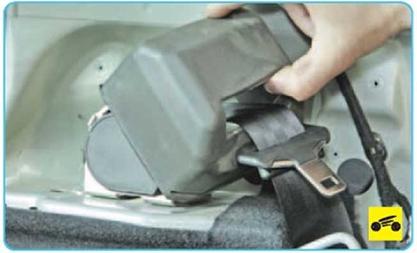

16.  Проденьте пряжку нижнего крепления ремня безопасности через проем защитно­го кожуха и снимите кожух.





17.  Отверните гайку шпильки крепления инерционной катушки заднего бокового ремня безопасности...





18. ...и снимите ремень безопасности.





19. Для замены замка бокового ремня безопасности нажмите на фиксатор колод­ки жгута проводов датчика сигнализатора непристегнутого заднего бокового ремня безопасности...





20. ...и разъедините колодки.

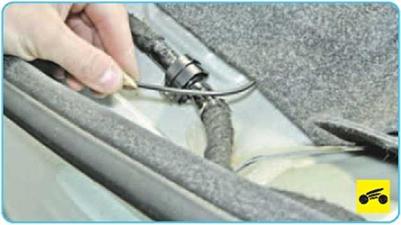

21.   Выведите провод датчика сигнализа­тора непристегнутого заднего бокового рем­ня безопасности из фиксатора на кузове.

ПРИМЕЧАНИЕ

Колодка датчика сигнализатора непристег­нутого заднего бокового ремня безопаснос­ти расположена под облицовкой проема зад­ней двери.

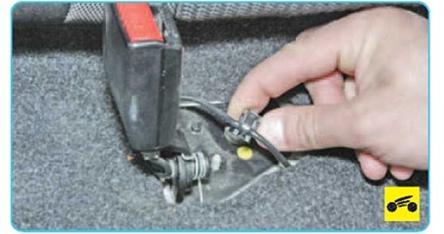

22.   Отсоедините фиксатор жгута прово­дов от шпильки на кузове.

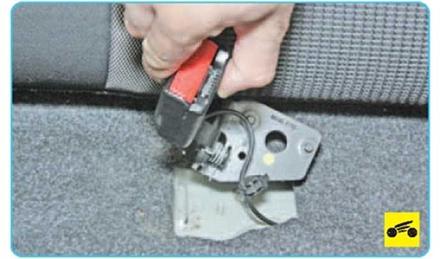

23.   Снимите замок бокового ремня безо­пасности со шпильки на кузове.

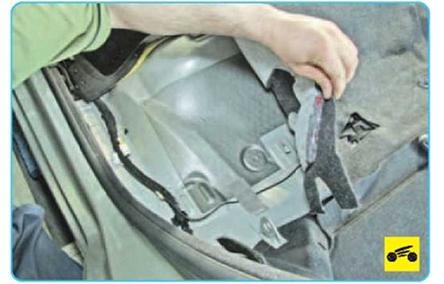

24. Отогните напольное покрытие.

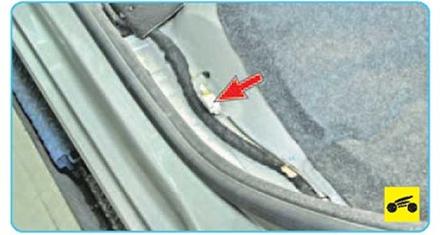

25. Отклейте фиксатор провода датчика сигнализатора непристегнутого заднего бокового ремня безопасности. Аналогично отклейте второй фиксатор...

26. ...и снимите замок с автомобиля.





27. Установите замок...









28. ...задний боковой ремень безопасно­сти и все ранее снятые детали в порядке, обратном снятию.
