Peugeot 308. СНЯТИЕ И УСТАНОВКА ВЕЩЕВОГО ЯЩИКА
Вам потребуются: ключ TORX Т20, пассатижи.

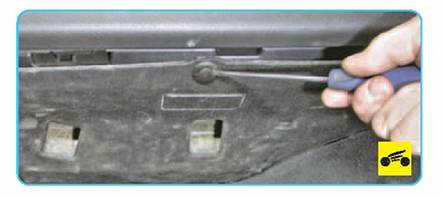

1. Подденьте отверткой фиксаторы трех пистонов крепления шумоизоляционной накладки панели приборов...
ПРИМЕЧАНИЕ
|
Так расположены пистоны крепления шумоизоляционной накладки панели приборов. |
|
|
2. ...выдвиньте
фиксаторы, извлеките пистоны...
|
|
3. ...и снимите шумоизоляционную накладку.
|
|
4.
Выверните
два винта нижнего крепления корпуса вещевого ящика к панели приборов.
5. Откройте вещевой ящик.

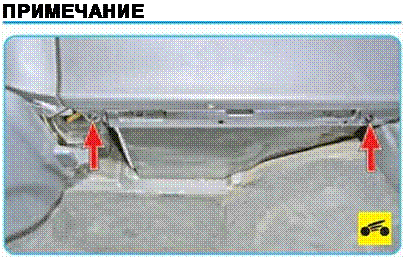

Так расположены винты нижнего крепления вещевого ящика.
6. Выверните три винта верхнего крепления
корпуса вещевого ящика к панели приборов.
|

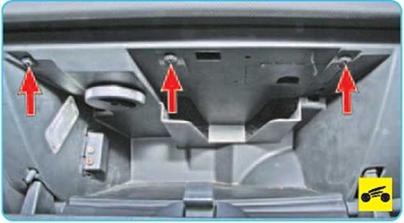

Так расположены винты верхнего крепления вещевого ящика. |
|
7. Откройте правую переднюю дверь.
|

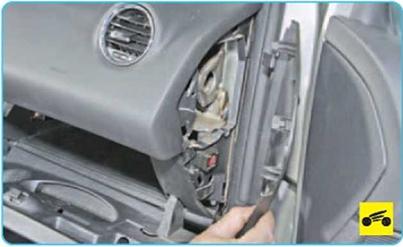

8. Подденьте край правой декоративной накладки панели приборов...
|
|
9. ...и снимите накладку, преодолевая упругое сопротивление ее фиксаторов.
|
|
10. Отожмите два фиксатора корпуса вещевого ящика...
|
|
11. ...и немного выдвиньте корпус из проема панели приборов.
|
|
12. Отожмите фиксатор корпуса плафона освещения вещевого ящика...
|
|
|
13.... протол кните плафон внутрь ящика...
|

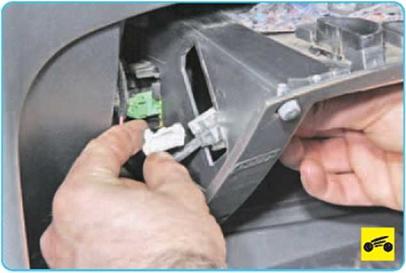

14. ...отсоедините от плафона колодку жгута проводов, нажав на ее фиксатор, и снимите плафон.
|
|

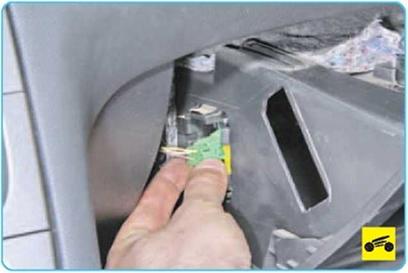

15. Нажмите на фиксатор колодки жгута проводов блока дополнительного видео
|
входа, отсоедините колодку от блока...
16. ...и снимите вещевой ящик. |
|
|
17. Для того чтобы снять крышку вещевого ящика, сожмите свободные концы осей петель крышки...
|
18. ...и извлеките оси из петель. ПРИМЕЧАНИЕ Осмотрите оси петель крышки вещевого ящика, поврежденные оси замените новыми. |
|
|

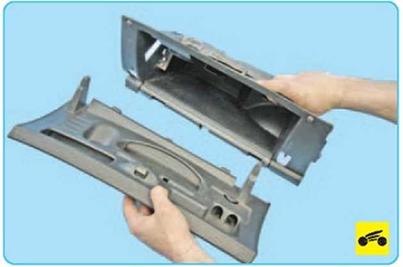

19. Сожмите усики пальца ограничителя открывания крышки ящика, отсоедините крышку от ограничителя...
|
|
20. ...и снимите ее.
21. Установите вещевой ящик в порядке, обратном снятию.
