Peugeot 308. СНЯТИЕ И УСТАНОВКА ОБЛИЦОВОК ТОННЕЛЯ ПОЛА И КОНСОЛИ ПАНЕЛИ ПРИБОРОВ

Вам потребуются: ключ TORX Т20, отвертка с плоским лезвием.

1.       Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.

Снимите переднюю пепельницу (см. «Вещевые ящики салона, электрическая розетка и пепельницы», с. 34).

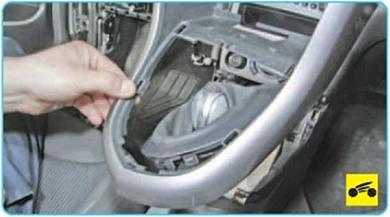

4.    ...извлеките рамку из гнезда в обли­цовке тоннеля пола, преодолевая упругое сопротивление пружинных фиксаторов, и поднимите чехол вверх по рычагу, вывер­нув его наизнанку.





5.    Выверните два винта крепления верх­ней декоративной накладки облицовки тон­неля пола к консоли панели приборов...

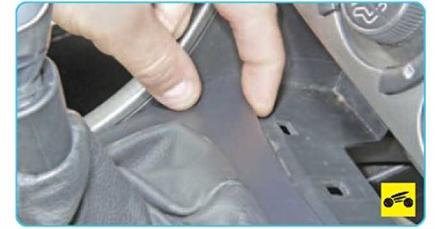

6.    ...отожмите задний фиксатор декора­тивной накладки...





7.    ...и снимите накладку, пропустив чехол рычага управления коробкой передач в ее отверстие.





8.    Выверните два винта переднего креп­ления облицовки тоннеля пола к консоли панели приборов...

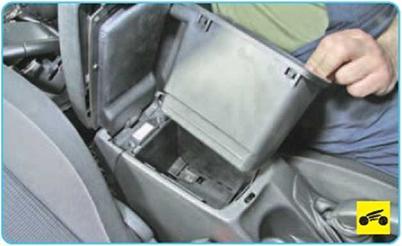

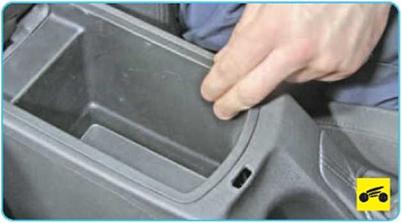

11.     ...и извлеките ящик из гнезда в обли­цовке тоннеля пола, преодолевая упругое сопротивление четырех пружинных держа­телей.





12.

Выверните три винта крепления об­лицовки тоннеля пола к основанию кузова.



Так расположены винты крепления облицов­ки тоннеля пола к основанию кузова.

13.     Подденьте край рамки чехла рычага привода стояночного тормоза и извлеките рамку из гнезда в облицовке тоннеля пола, преодолевая упругое сопротивление ее пружинных держателей.






14.    Через отверстие в облицовке тоннеля пола, открывшееся после снятия чехла ры­чага управления коробкой передач, отожми­те фиксатор держателя прикуривателя...

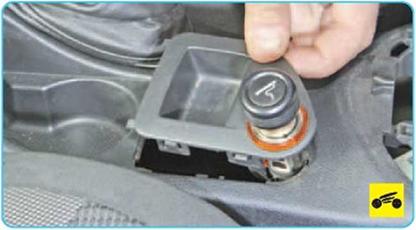

15.    ...извлеките держатель в сборе с при­куривателем из гнезда в облицовке тоннеля пола...





16.    ...сожмите фиксаторы колодки жгута проводов прикуривателя, отсоедините ко­лодку и снимите прикуриватель.

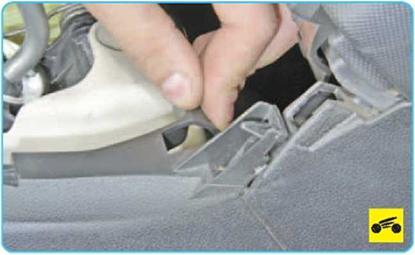

17.    Отожмите фиксатор переднего креп­ления облицовки тоннеля пола...

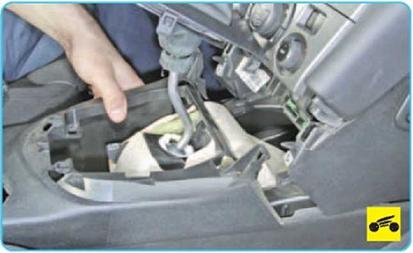

18.    ...приподнимите заднюю часть обли­цовки...





19.     ...и сдвиньте облицовку назад, выве­дя ее передние держатели из зацепления с фиксаторами на облицовках консоли па­нели приборов.

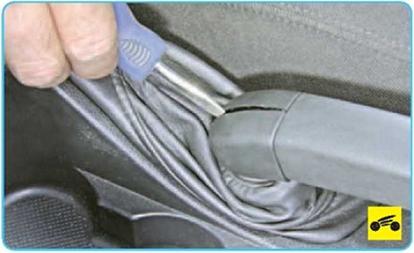

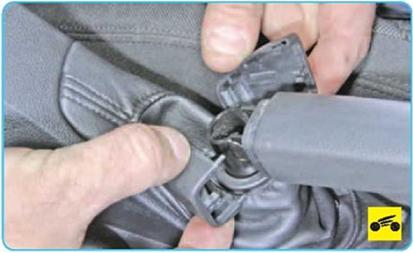

20.     Разжав отверткой половины облицов­ки рычага привода стояночного тормоза...

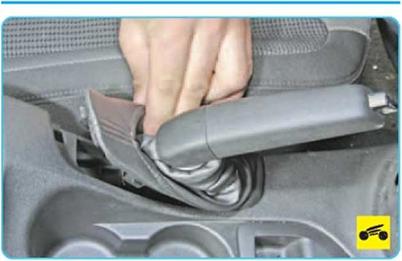

22.     Растяните резиновое кольцо горло­вины чехла рычага привода стояночного тормоза, перетяните чехол на рукоятку ры­чага и снимите чехол.

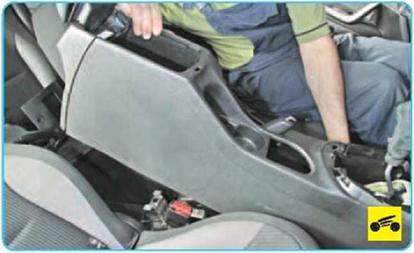

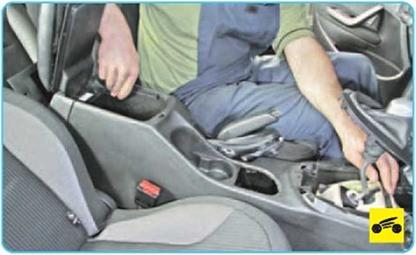

23.     Снимите облицовку тоннеля пола, про­пустив в ее отверстия рычаги управления коробкой передач и привода стояночного тормоза.

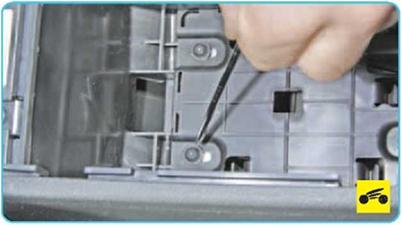

24.      При необходимости выверните два винта крепления подлокотника и задних воздуховодов...













27.      Если нужно снять шумоизоляционный кожух кулисы рычага управления коробкой передач, приподнимите его вверх, сдвинув по корпусу кулисы...





28.      ...разъедините рамку чехла рычага управления коробкой передач и чехол, сни­мите рамку...

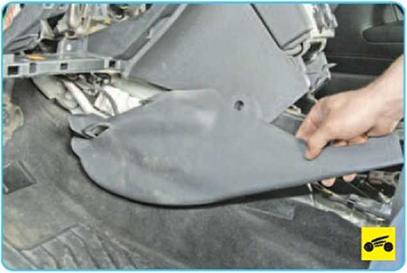

31.      ...и снимите облицовку.

32.     Аналогично снимите правую обли­цовку консоли панели приборов.

33.     Установите детали в порядке, обрат­ном снятию.
