Peugeot 308. ВЫКЛЮЧАТЕЛЬ (ЗАМОК) ЗАЖИГАНИЯ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Выключатель (замок) зажигания с меха­ническим запорным устройством, антенным блоком иммобилизатора, датчиком положения ключа и электрической контакт­ной группой закреплен на корпусе рулевой колонки за рулевым колесом. Электричес­кая контактная группа выключателя и за­порное устройство связаны друг с другом, работают синхронно и приводятся в дейст­вие ключом зажигания.

ЗАМЕНА ЦИЛИНДРА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

Вам потребуются: сверло, дрель.

1.    Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой колон­ки», с. 167).

2.    Снимите антенный блок иммобилиза­тора (см. «Снятие и установка антенного блока иммобилизатора», с. 235).

ПРИМЕЧАНИЕ



Последующие операции для наглядности по­казаны на снятой рулевой колонке.



3.    Высверлите два штифта крепления ци­линдра замка зажигания, извлеките их ос­татки из отверстий корпуса замка и выньте цилиндр.

ПРЕДУПРЕЖДЕНИЯ

Запрещается приводить в действие замок рулевой колонки без цилиндра замка: если замок привести в действие без цилиндра (личинки) замка, то он заблокируется и его придется заменить.

4.    Вставьте новый цилиндр в замок зажи­гания и запрессуйте в отверстия корпуса два штифта.

5.    Установите детали в порядке, обрат­ном снятию.



Peugeot 308. СНЯТИЕ И УСТАНОВКА ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

Выключатель (замок) зажигания прикреп­лен к рулевой колонке с помощью металли­ческой скобы, зафиксированной двумя бол­тами с самосрезающимися головками.

Вам потребуются: сверло, электро­дрель.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.    Снимите кожух рулевой колонки (см. «Снятие и установка рулевой колонки», с. 167).

3.    Снимите антенный блок иммобилиза- тора (см. Снятие и установка антенного блока иммобилизатора», с. 235).







4.    Отожмите фиксатор колодки жгута проводов контактной группы выключателя (замка) зажигания и отсоедините колодку от контактной группы.



5.    Высверлите головку болта крепления выключателя (замка) зажигания и снимите выключатель.

6.    Установите выключатель (замок) зажи­гания и затяните новый болт крепления до отрыва головки.

7.    Установите все детали в порядке, об­ратном снятию.

Peugeot 308. ЗАМЕНА КОНТАКТНОЙ ГРУППЫ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ

Вам потребуется отвертка с плоским лезвием.

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.    Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой колон­ки», с. 167).

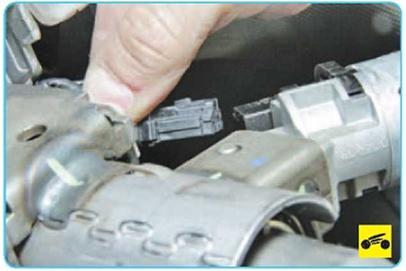

3.    Отожмите фиксатор колодки жгута проводов контактной группы выключателя (замка) зажигания и отсоедините колодку от контактной группы.

ПРИМЕЧАНИЕ

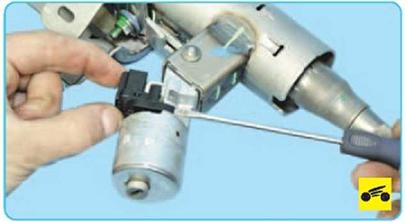

5.    ...и снимите контактную группу.

6.    Установите новую контактную группу в порядке, обратном снятии.
