Peugeot 308. СНЯТИЕ И УСТАНОВКА ПЕДАЛИ ТОРМОЗА

Педаль тормоза снимают для ее замены при появлении скрипа, заедания или увели­ченного люфта. Педаль тормоза входит в состав педального узла вместе с педалью сцепления. Для ее замены или ремонта не­обходимо снимать педальный узел в сборе.

Вам потребуются: ключ «на 10», ключ и торцовая головка «на 13», отвертка с плоским лезвием, пассатижи с тонкими губками.

1.     Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

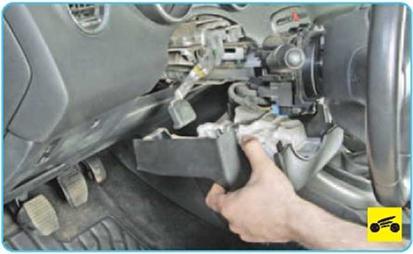

2.     Снимите нижнюю часть кожуха руле­вой колонки (см. «Снятие и установка кожу­ха рулевой колонки», с. 167).

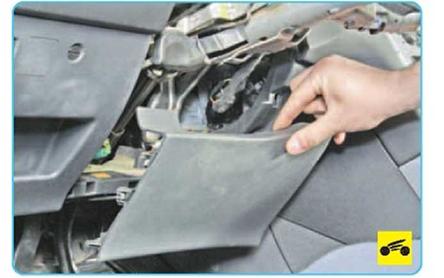

4.     ...снимите нижний декоративный щи­ток панели приборов, преодолевая сопро­тивление его фиксаторов.





5.     Под панелью приборов снимите пе­даль управления дроссельной заслонкой

(см. «Снятие и установка педали управле­ния дроссельной заслонкой», с. 114).





6.      Отверните четыре гайки крепления кронштейна блока педалей к щиту пе­редка.

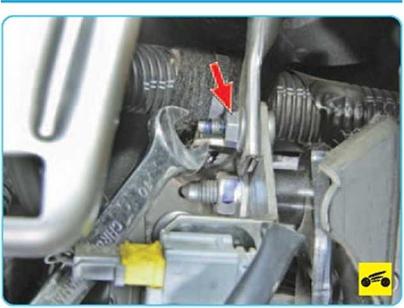

7.      Отверните гайку верхнего крепления кронштейна педального узла к усилителю панели приборов.

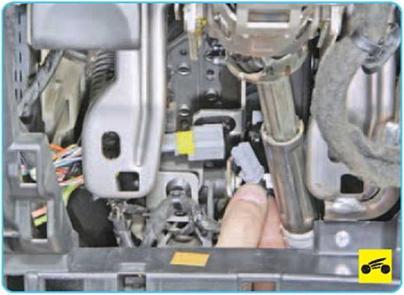

8.      Нажмите на фиксатор колодки жгута проводов выключателя стоп-сигнала...





9.      ...и отсоедините колодку от выключа­теля.

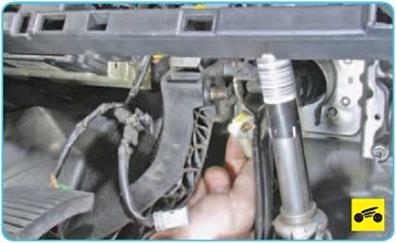

10.    Извлеките держатель жгута проводов из отверстия в кронштейне блока педалей и отведите жгут в сторону.

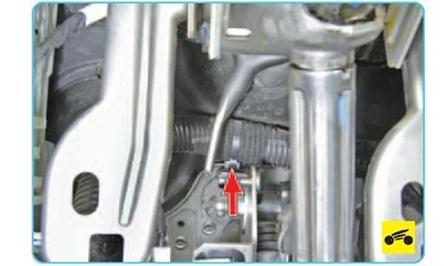

11.    Поддев отверткой наконечник толка­теля главного цилиндра привода выключе­ния сцепления...





12.    ...отсоедините толкатель от пальца педали сцепления, преодолевая сопротив­ление пружинного фиксатора.





13.    Отсоедините от кронштейна блока педалей один...





14.     ...и второй держатели верхнего жгута проводов...





15.     ...и снимите блок педалей, извлекая шаровой наконечник толкателя вакуумного усилителя тормозов из держателя педали тормоза.

ПРИМЕЧАНИЕ

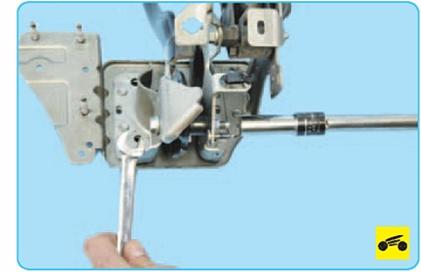

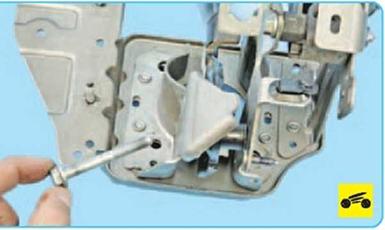

16.     Если педальный узел снимали по при­чине люфта, скрипа или заедания педали тормоза, отверните гайку болта-оси педали...







19. Извлеките из проушины педали втул­ки: две пластиковые...



20. ...и металлическую.







21.

Осмотрите втулки. Металлическую втулку очистите от загрязнений и коррозии. Изношенные или поврежденные пластико­вые втулки при замените.



22.     Установите втулки в проушину педа­ли, смазав их консистентной смазкой.

23.     Соберите педальный узел в порядке, обратном разборке.

24.     Установите детали в порядке, обрат­ном снятию.
