Peugeot 308. СЦЕПЛЕНИЕ
На автомобили Peugeot 308, оснащенные механической коробкой передач, устанавливают сухое однодисковое сцепление с центральной диафрагменной пружиной.
Нажимной диск смонтирован в стальном штампованном кожухе 3 (рис. 6.1), прикрепленном шестью болтами к маховику 1 двигателя. Ведомый диск 2 установлен на шлицах первичного вала коробки передач и зажат диафрагменной пружиной 4 между маховиком и нажимным диском.
Подшипник 2 (рис. 6.2) выключения сцепления установлен на направляющей втулке 3, прикрепленной болтами 5 к картеру 1 сцепления, и перемещается по втулке вилкой 4, которую в свою очередь приводит в действие рабочий цилиндр гидропривода выключения сцепления.
Привод выключения сцепления гидравлический. В него входят следующие элементы...
|
|
...педаль сцепления, установленная на щите передка под панелью приборов в общем блоке с педалью тормоза...
|
|

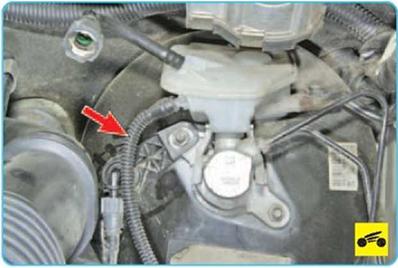

...главный цилиндр, установленный на щите
передка в моторном отсеке...
|
...подшипник выключения сцепления...
|
|
|
...рабочий цилиндр, установленный на картере сцепления...

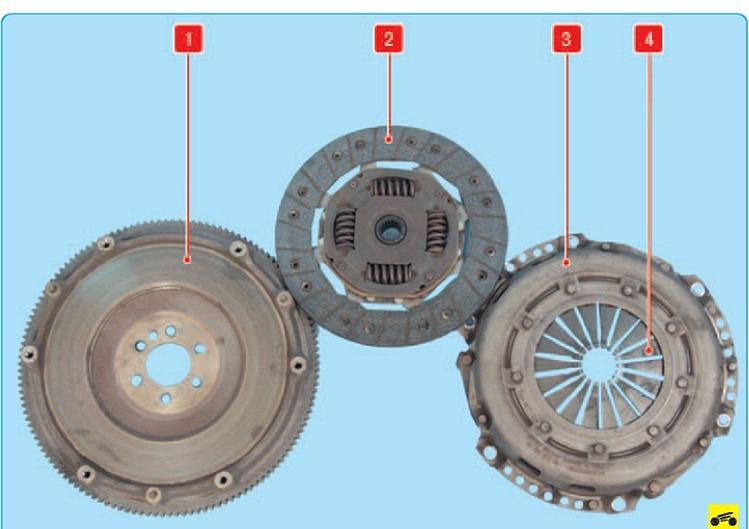

Рис. 6.1. Сцепление: 1 - маховик; 2 - ведомый диск; 3 - кожух сцепления с нажимным диском; 4 - диафрагменная пружина
|

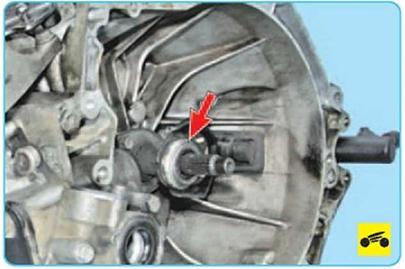

Рис. 6.2. Подшипник выключения сцепления: 1 - картер сцепления; 2 - подшипник выключения сцепления; 3 - направляющая втулка подшипника выключения сцепления; 4 - вилка выключения сцепления; 5 - болты крепления направляющей втулки |
|
|
...и трубопровод, состоящий из шланга и трубки.
|
|
Главный цилиндр соединен шлангом с бачком, установленным на главном тормозном цилиндре (общий бачок для обоих главных цилиндров). В гидроприводе выключения сцепления используется тормозная жидкость. Регулировка привода выключения сцепления в период эксплуатации не предусмотрена.
Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хоть немного, но выжато, и ведомый диск при этом «пробуксовывает» и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой даже чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше включить нейтральное положение коробки передач и отпустить педаль.
«Пробуксовку» сцепления можно легко определить с помощью тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного падают и автомобиль начинает разгоняться, сцепление требует ремонта.
|
ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
|
||||||||||||||||||||||||||||||||||||||||||||||||||
