Peugeot 308. СНЯТИЕ И УСТАНОВКА ТЕРМОЭКРАНОВ
|
|

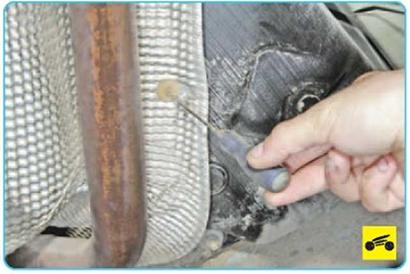

1. Выверните
фиксаторы пистонов крепления термоэкрана промежуточной трубы...
|
Так расположены пистоны крепления термоэкрана промежуточной трубы. |
|

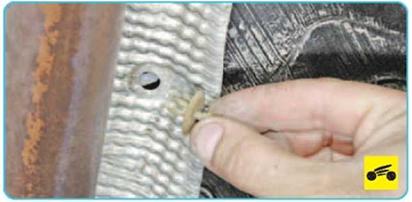

2. ...и извлеките пистоны. |
|

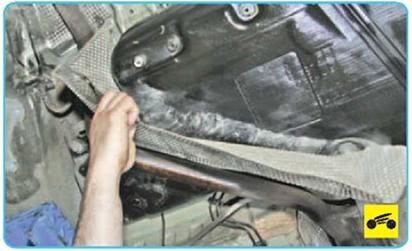

3. Снимите термоэкран. |
|
|
4.
Выверните шесть болтов крепления верхнего
термоэкрана катколлектора...
ПРИМЕЧАНИЕ
Для наглядности показано на снятом
двигателе.
|

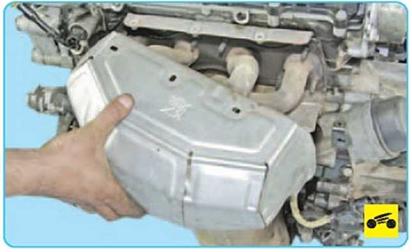

5. ...и снимите термоэкран.
|
|
|

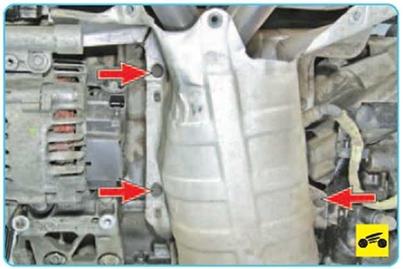

6. Выверните три болта крепления нижнего термоэкрана катколлектора.
|
|
7. Выверните из катколлектора управляющий датчик концентрации кислорода.
|
|

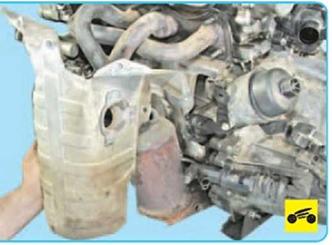

8. Снимите нижний термоэкран катколлектора.
9. Разъедините фланцы основного и дополнительного глушителей (см. «Замена дополнительного глушителя», с. 118) и отведите дополнительный глушитель вниз.
|
|

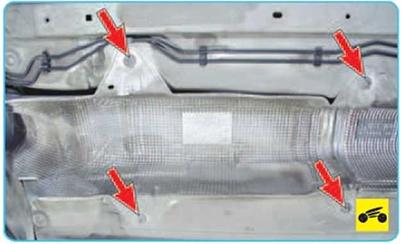

10. Отверните гайки крепления термоэкрана дополнительного глушителя...
|
|

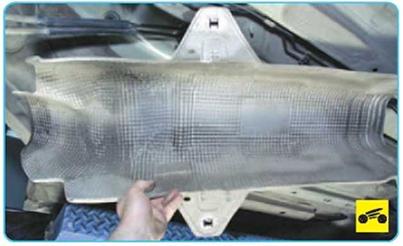

11. ...и снимите термоэкран.
12. Аналогично снимите термоэкран основного глушителя.
13. Установите детали в порядке, обратном снятию.
