Опель Астра Эйч. Замена замка передней двери



Вам потребуются: ключ «на 10», ключ TORX ТЗО, отвертка с крестообразным лезвием.

1.  Снимите обивку передней двери и влаго­защитную пленку (см. «Снятие и установка обивки передней двери», с. 259).

2.          Снимите наружную ручку замка двери (см. «Замена наружной ручки передней две­ри», с. 262).







Рис. 11.5. Замок передней двери: 1 - тяга цилиндра замка; 2 - тяга наружной ручки; 3 - рамка наруж­ной ручки; 4 - тяга внутренней ручки; 5 - замок

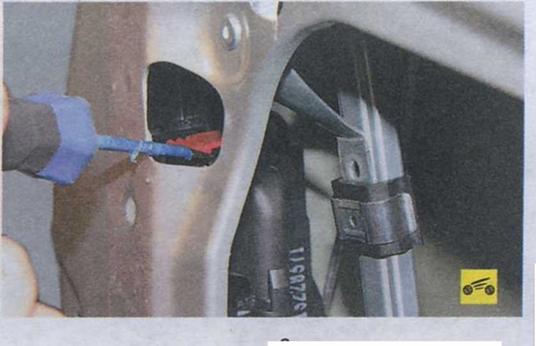

3.       Через технологическое отверстие в пане­ли двери поднимите вверх отверткой фикса­тор колодки жгута проводов.

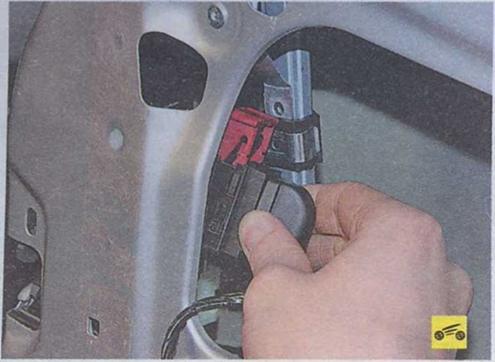

4.       Отсоедините от замка двери колодку жгута проводов.





5.       Выверните три винта крепления замка к боковой панели двери...



6.     ...и извлеките замок через технологичес кое отверстие в панели двери.

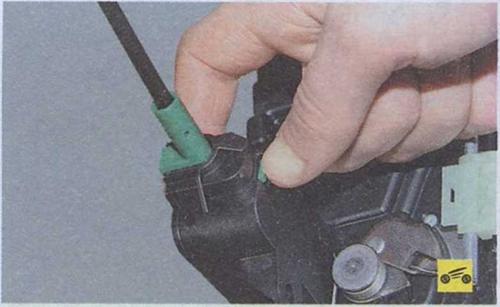

7.     Нажмите на фиксатор крепления крон­штейна наконечника оболочки тяги внутрен­ней ручки к замку двери...





8.        ...и отсоедините кронштейн оболочки тя­ги от замка.

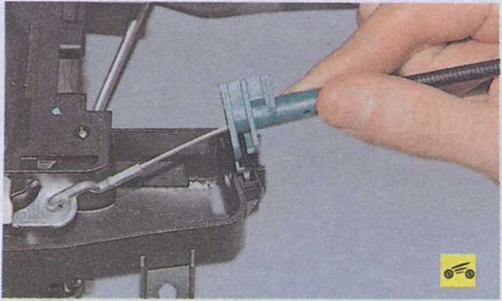

9.        Отсоедините наконечник тяги внутрен­ней ручки от рычага замка.

10.  Установите замок (рис. 11.5) и все сня­тые детали в порядке, обратном снятию.

________________ Примечание

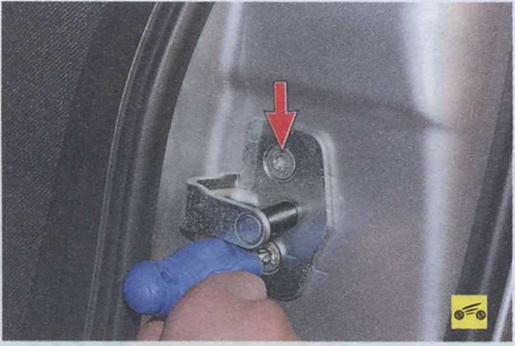

При необходимости отрегулируйте четкость запирания замка перемеще­нием защелки...
