КАПОТ

Опель Астра Эйч. Снятие и установка капота

Вам потребуется ключ «на 12».

Полезный совет

Капот довольно тяжелый и громозд­кий, поэтому снимайте и устанавли­вайте его с помощником.

1.    Откройте капот.

Полезный совет

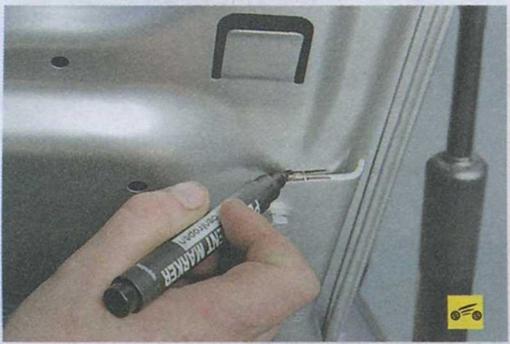

Если капот снимаете не для замены, пометьте фломастером его положение относительно петель.





2.         Поддев отверткой, сдвиньте наружу фиксатор верхнего шарнира упора и отсоеди­ните шарнир от опоры капота.

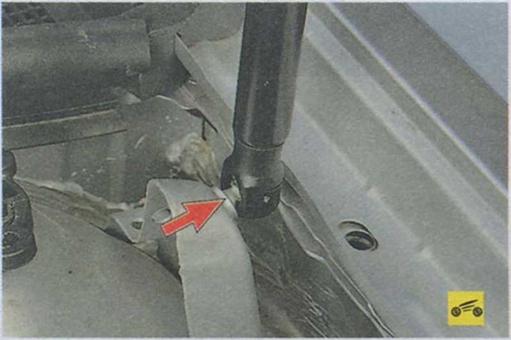

3.    Аналогичным способом отсоедините ни­жний шарнир упора капота от опоры на крон­штейне кузова.





4.    Выверните по два болта крепления капо­та к обеим петлям и снимите капот.

5.         Установите капот и вверните болты, не затягивая их.

6.         Прикрывая капот, установите его так, чтобы зазоры между капотом и крыльями бы­ли одинаковыми с обеих сторон, а зазор между нижней панелью передка и задней ча­стью капота был равномерным на всем его протяжении.

7.   Осторожно приподнимите капот и окон­чательно затяните болты его крепления.

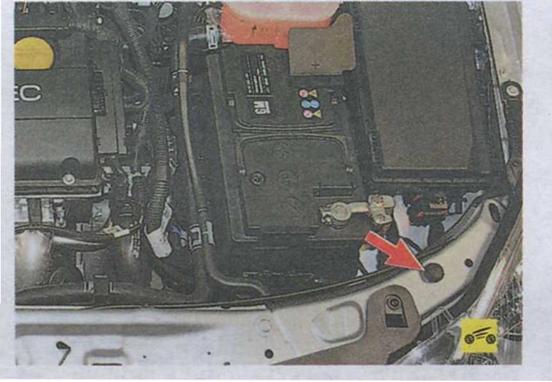

8.   Регулируют капот по высоте изменени­ем высоты регулировочных буферов, рас­положенных симметрично на верхней рам­ке радиатора. Высота регулировочного бу­фера изменяется путем его вывертывания или ввертывания. Регулировочный буфер должен быть установлен так, чтобы по­верхность капота совпадала с поверхнос­тью крыльев.

9.   Установите снятые детали в порядке, об­ратном снятию.









Опель Астра Эйч. Снятие, установка замка капота и его привода



Вам потребуются: отвертка с плоским лез­вием и пассатижи.

1.   Откройте капот.





2.   Снимите облицовку порога левой перед­ней двери (см. «Снятие и установка облицо­вок салона», с. 281).

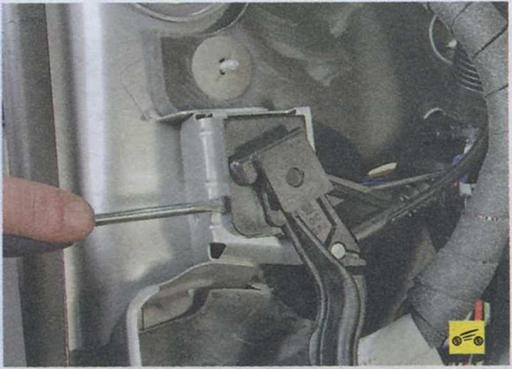

3.   Отожмите отверткой фиксаторы крепле­ния рукоятки замка капота к кронштейну ку­зова...





4.      ...и отведите в сторону рукоятку в сборе с тросом привода замка капота.

Примечание

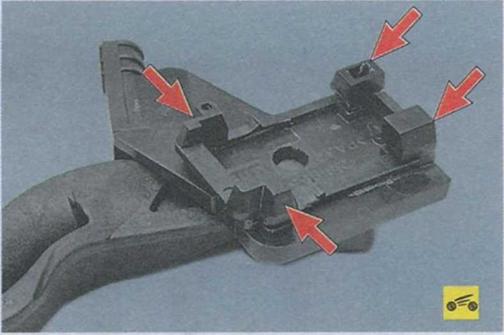

Так расположены фиксаторы крепле­ния рукоятки привода замка капота.

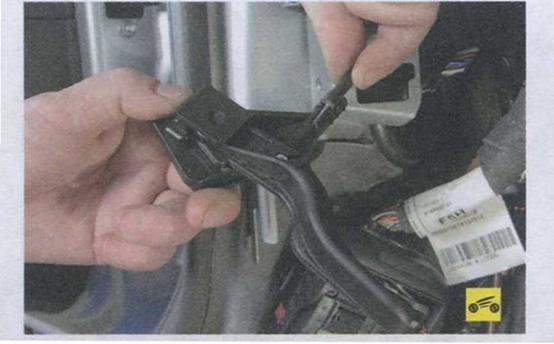

5.      Выведите наконечник оболочки троса из держателя на корпусе рукоятки...





б.  ...отсоедините наконечник троса приво­да замка капота от рычага рукоятки и сними­те рукоятку.

7.        Выверните винт крепления оболочки троса к панели рамки радиатора.





8.        Отсоедините наконечник троса привода замка капота от рычага пружинного фиксатора.

9.        Извлеките трос привода замка капота в сторону салона.

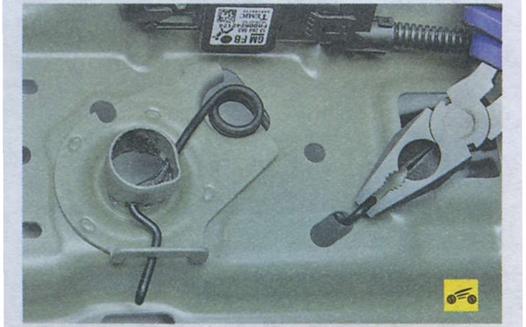

10.  Отсоедините рычаг пружинного фикса­тора замка капота от верхней панели рамки радиатора...





11.         ...выведите пружинный фиксатор из прорези в кронштейне кузова...

12.  ...и снимите пружинный фиксатор.

13.  Установите снятые детали в порядке, обратном снятию.





Опель Астра Эйч. Регулировка защелки замка капота



Признаками необходимости регулировки защелки по высоте является большое усилие при закрывании капота или вертикальный люфт капота в закрытом положении.








Ослабьте затяжку болта, удерживая контр­гайку от проворачивания. Для регулировки за­щелки по высоте выверните или вверните болт.

Примечание

Расстояние от панели капота до опор­ной шайбы защелки должно состав­лять 40-43 мм.
