Опель Астра Эйч. Снятие и установка звукового сигнала





На автомобилях Opel Astra установлены два звуковых сигнала разной тональности.

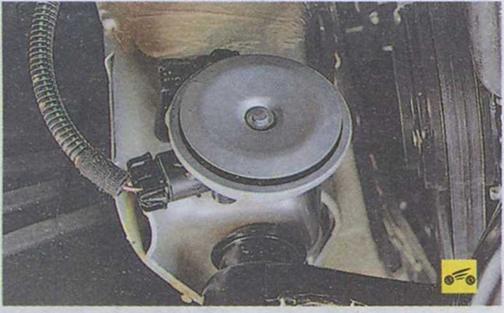

Один сигнал установлен на правой стойке рамки радиатора...







Примечание

Решетка короба воздухопритока для наглядности снята.

Вам потребуются: ключи «на 13», «на 21», торцовая головка «на 13».

Для снятия звукового сигнала, установленного на рамке радиатора, выполните следующие операции.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.     Для удобства работы снимите правый брызговик двигателя (см. «Снятие и установ­ка брызговиков и защиты картера двигате­ля», с. 89).

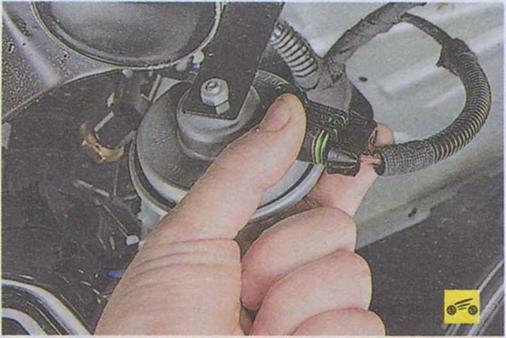

3.     Отожмите фиксатор колодки жгута про­водов...

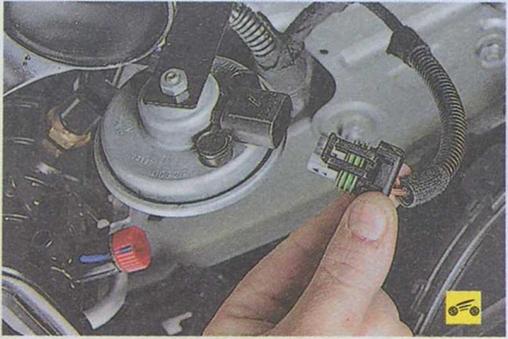

4.     ...и отсоедините колодку от звукового сигнала.





5.     Отверните гайку крепления кронштейна звукового сигнала...





6.     ...и снимите звуковой сигнал в сборе с кронштейном.





7.     При необходимости отверните гайку крепления кронштейна и снимите кронштейн.

8.     Установите детали в порядке, обратном снятию.

Для снятия звукового сигнала, установленного в коробе воздухопритока, выпол­ните следующие операции.

1.     Отсоедините провод от клеммы «минус» аккумуляторной батареи.





2.    Снимите решетку короба воздухоприто­ка (см. «Снятие и установка решетки короба воздухопритока», с. 257).





3.    Отожмите фиксатор колодки жгута про­водов...





4.     ...и отсоедините колодку от звукового сигнала.

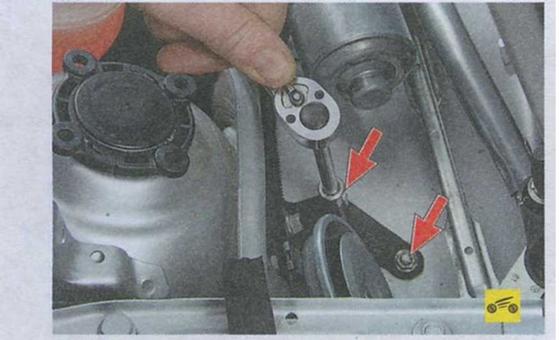

5.     Отверните две гайки крепления крон­штейна звукового сигнала...





б. ...и снимите звуковой сигнал в сборе с кронштейном.





7.     При необходимости отверните гайки креп­ления промежуточного звена кронштейна...





8.     ...или всего кронштейна в сборе и сни­мите звено или кронштейн.

9.    Установите детали в порядке, обратном снятию.
