Опель Астра Эйч. Замена плафонов освещения салона



Для замены переднего плафона освеще­ния салона выполните следующие операции.

Вам потребуются: ключ TORX Т 20, отвертка с плоским лезвием, пассатижи с тонкими губ­ками.

1.

Отсоедините провод от клеммы «минус» аккумуляторной батареи.









3.    ...и снимите накладку, преодолевая уп­ругое сопротивление ее фиксаторов.

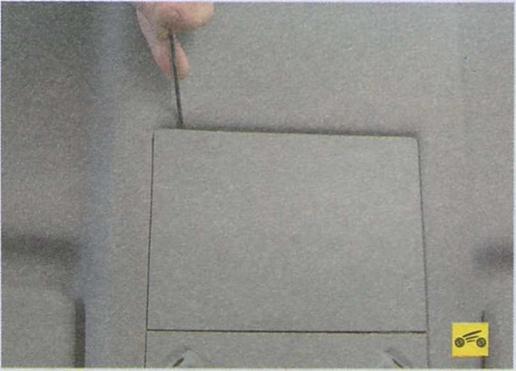

4.    Подденьте отверткой край задней деко­ративной накладки...

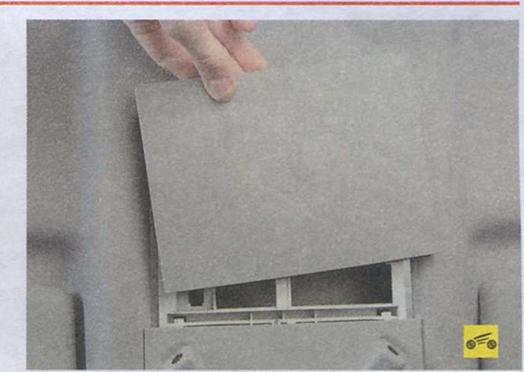

5.        ...и снимите накладку, преодолевая уп­ругое сопротивление ее фиксаторов.





б.  Подденьте отверткой край блока датчи­ков объема системы противоугонной сигна­лизации...

______________ Примечание

Датчики объема системы противо­угонной сигнализации устанавливают по заказу. При их отсутствии на месте блока установлена декоративная за­глушка.





7.        ...и отсоедините блок от корпуса плафо­на, преодолевая упругое сопротивление фик­саторов блока.





8.        Подденьте отверткой край рассеивателя плафона...

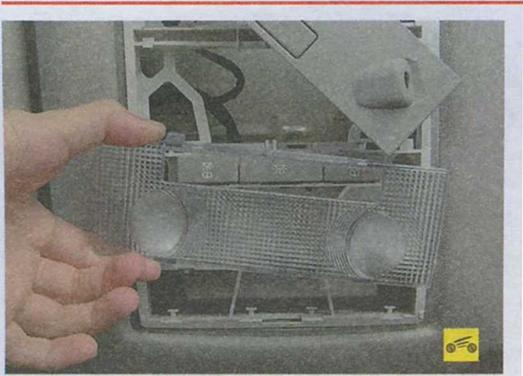

9.       ...и снимите рассеиватель, преодолевая упругое сопротивление его фиксаторов.

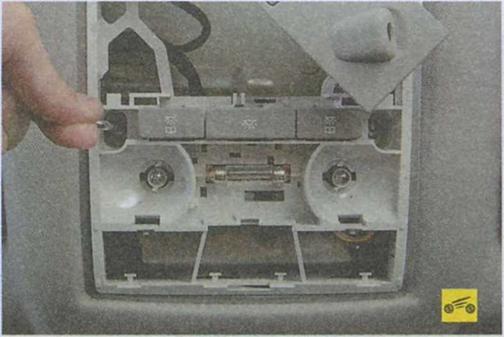

10.Выверните два болта крепления корпуса плафона к кузову.





11.Отсоедините колодку гибкой шины про­водов к заднему плафону освещения салона.

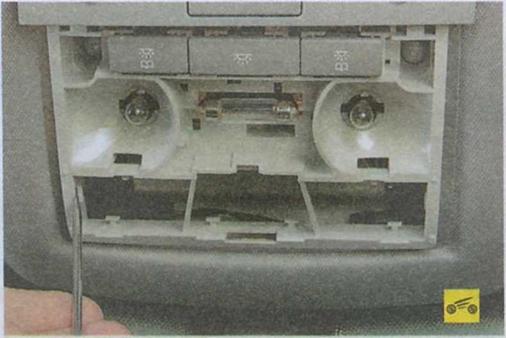

12.Отожмите отверткой два фиксатора корпуса плафона...

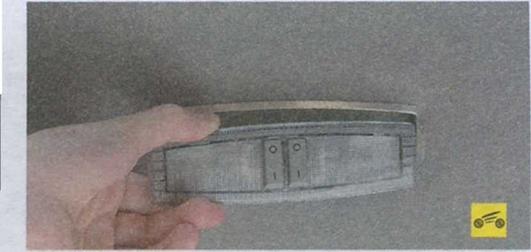

13....и извлеките плафон из гнезда в обив­ке потолка.

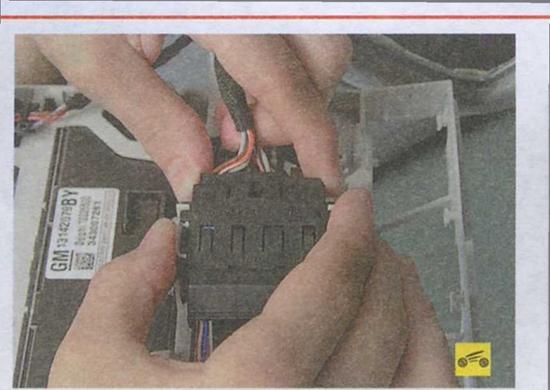

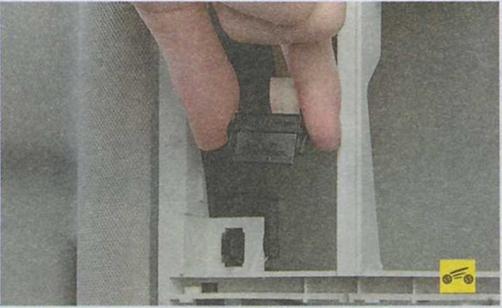

14. Сожмите фиксаторы колодки жгута про­водов...

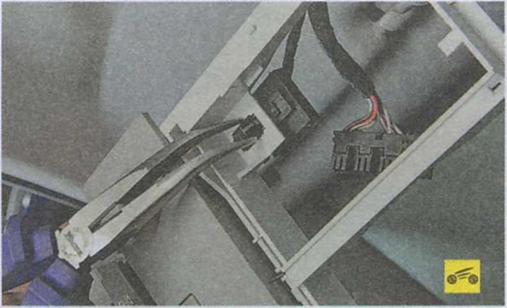

16. Сожмите усики держателя колодки жгу­та проводов...

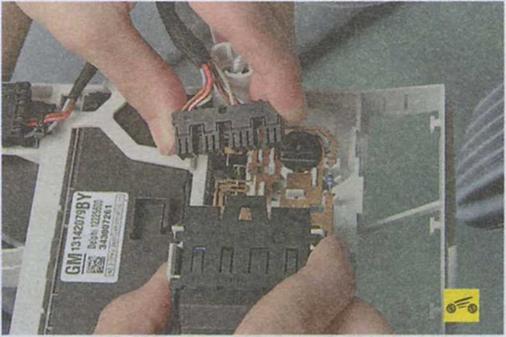

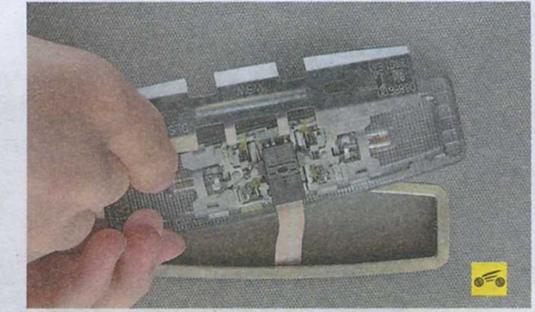

17. ...отсоедините колодку от корпуса пла­фона и снимите плафон.

18. Установите передний плафон освеще­ния салона и все снятые детали в порядке, об­ратном снятию.

Для замены заднего плафона освещения салона выполните следующие операции.

Вам потребуется отвертка с тонким плос­ким лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.









3...и извлеките плафон из гнезда в обивке потолка.





4Снимите отражатель, преодолевая упру­гое сопротивление его держателей.





5Нажмите отверткой на фиксатор колодки шины проводов...





6...отсоедините колодку и снимите пла­фон.

7Установите задний плафон освещения салона в порядке, обратном снятию.
