Опель Астра Эйч. Замена топливного бака и его наливной трубы двигателя Z16 XER



При обнаружении течи топлива из бака за­мените бак, так как он отформован из специ­альной пластмассы и ремонту не подлежит.

Если часто засоряется сетка топливного фильтра, снимите и промойте бак.

____________ Полезный совет

Удобнее снимать пустой бак, работая на подъемнике, эстакаде или смотро­вой канаве. Для удаления остатков топ­лива снимите топливный модуль (см. «Снятие, ремонт и установка топливно­го насоса», с. 124) и откачайте топливо через открывшееся отверстие в баке.

Вам потребуются: ключ «на 7», торцовая го­ловка «на 13», бокорезы, отвертка с плоским лезвием.


1.    Снизьте давление в системе питания (см. «Снижение давления в системе питания», с. 122).

2.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

3.    Снимите дополнительный глушитель (см. «Замена дополнительного глушителя», с. 116).



4.    Отсоедините задние тросы привода стояноч­ного тормоза от уравнителя (см. «Замена задних тросов привода стояночного тормоза», с. 198)...

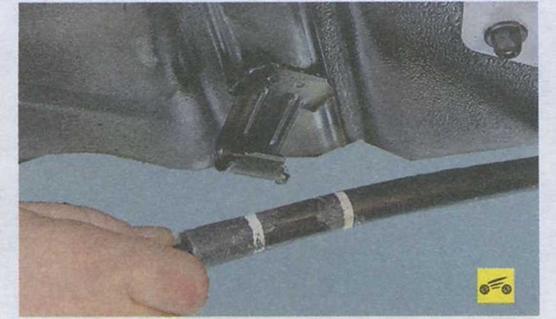

5.    ...и от двух держателей на топливном ба­ке, отведите тросы в сторону.

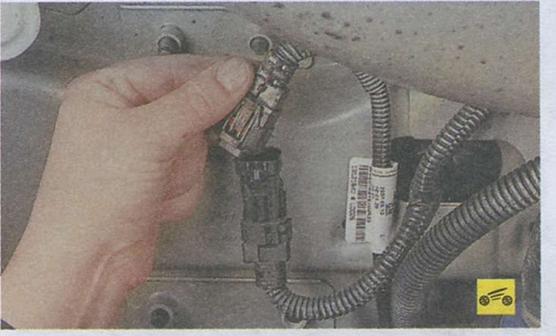

6.    Сожмите фиксаторы колодки жгута про­водов топливного модуля...





8.      Перекусите бокорезами хомут крепле­ния воздухоотводящей трубки...

Примечание





9.      ...и отсоедините трубку от штуцера на­ливной трубы топливного бака.

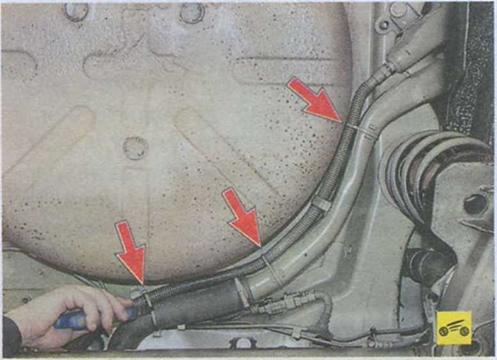

10.       Перекусите бокорезами три хомута крепления воздухоотводящей трубки к на­ливной трубе.

_______ Примечание

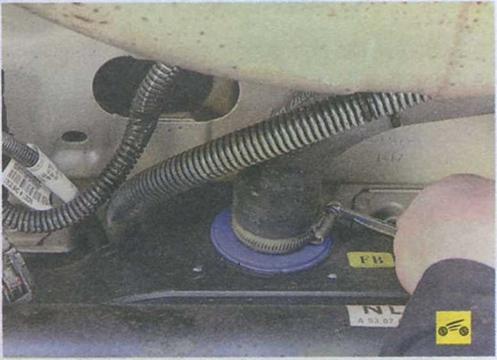

11.                Ослабьте затяжку хомута крепления со­единительного шланга наливной трубы к пат­рубку топливного бака...





12.                ...и отсоедините шланг от патрубка, од­новременно сняв со шланга хомут, что­бы не потерять его.

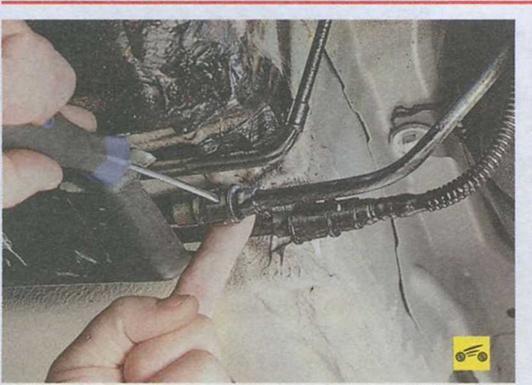

14.

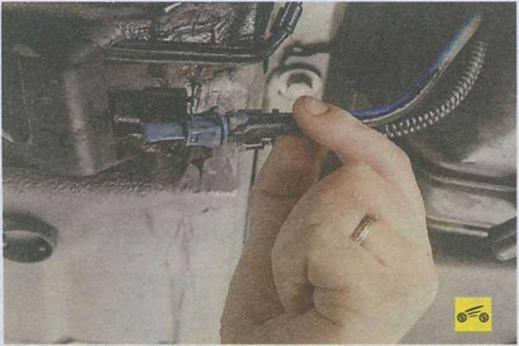

...и отсоедините трубопровод от топли­воподающей магистрали.

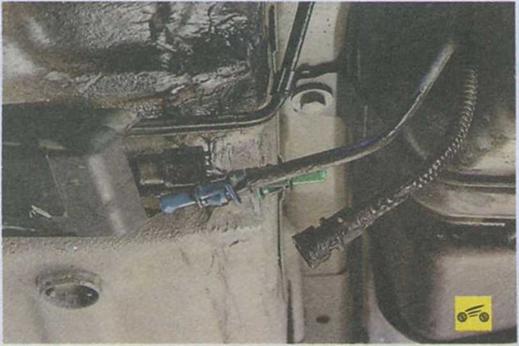

15.   Аналогично отсоедините сливной тру­бопровод.

16.   Установите под бак надежную опору.





17.   Выверните болты крепления двух хому­тов подвески топливного бака, снимите хому­ты, уберите опору и снимите топливный бак.

18.   Установите топливный бак в порядке, обратном снятию.

19.   После присоединения трубопроводов и жгута проводов топливного насоса залей­те в бак бензин, пустите двигатель и проверьте герметичность всех соедине­ний трубопроводов.

Если нужно снять наливную трубу топливного бака, выполните следующее.

1. Снимите правое заднее колесо и устано­вите автомобиль на надежную опору.


2.     Снимите правый задний подкрылок (см. «Снятие и установка подкрылков», с. 254).

3.     Отсоедините воздухоотводящую трубку от штуцера наливной трубы и соединитель­ный шланг трубы от патрубка топливного ба­ка (см. пп. 8~12 выше в данном подразделе).

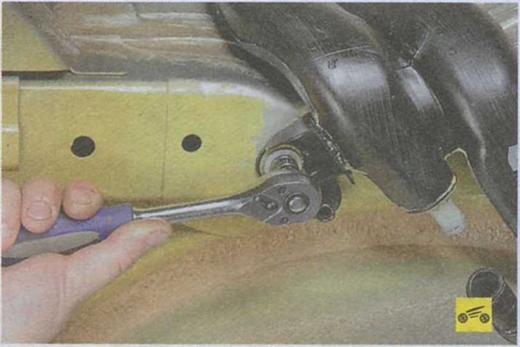

4.     Вверните болт крепления наливной трубы топливного бака к правому заднему лонжерону.

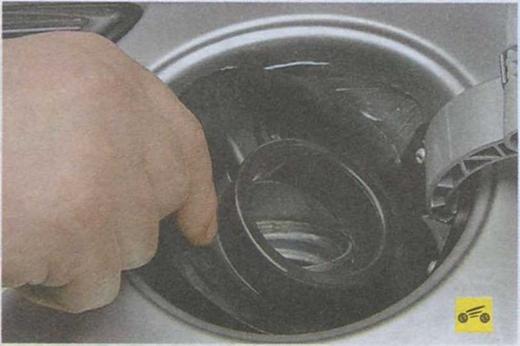

5.     Откройте крышку люка горловины налив­ной трубы топливного бака и извлеките уплотни­тель горловины, снимая его с отбортовок люка.

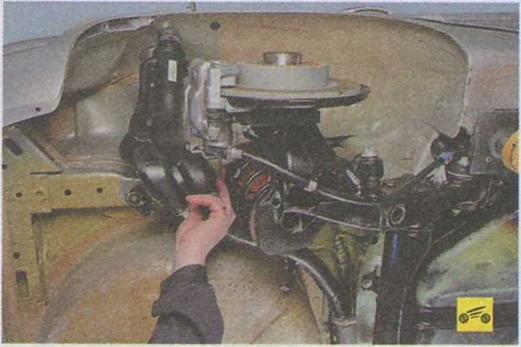

б. Выверните болт крепления наливной трубы к кронштейну на боковине кузова...





7.     ...и снимите наливную трубу.

8.     Установите детали в порядке, обратном снятию.
