Опель Астра Эйч. Снятие и установка термоэкранов двигателя Z16 XER



Во время работы двигателя система выпуска отработавших газов нагревается до высокой температуры. Поэтому при сильном механичес­ком повреждении или значительной коррозии термоэкранов, установленных на элементах си­стемы, обязательно замените их. Помимо сни­жения уровня комфорта в салоне, неисправ­ность термоэкранов может привести к возгора­нию термошумоизоляции пола кузова.

__________ Предупреждение

Края термоэкранов острые. При их сня­тии защищайте руки от травм ветошью

или перчатками.

Вам потребуются: торцовые головки «на 10» и TORX ЕЮ.

Термоэкран катколлектора снимают сле­дующим образом.

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи.






2.   Сожмите фиксаторы колодки жгута проводов управляющего датчика концентрации кислорода...

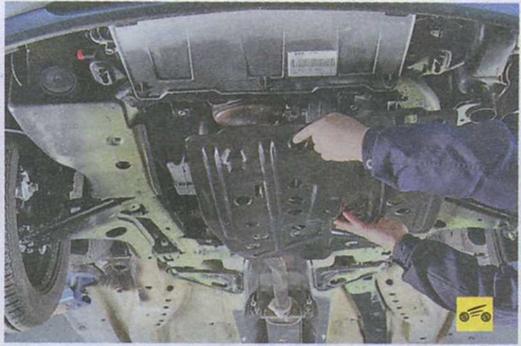

4.   Снимите защиту картера двигателя (см. Снятие и установка брызговиков и защиты картера двигателя», с. 89).





5.   Выверните два болта верхнего крепле­ния термоэкрана: левым болтом прикреплена направляющая трубка указателя (щупа) уров­ня масла, а правым - держатель жгута про­водов управляющего датчика кислорода; от­ведите в сторону держатель жгута...

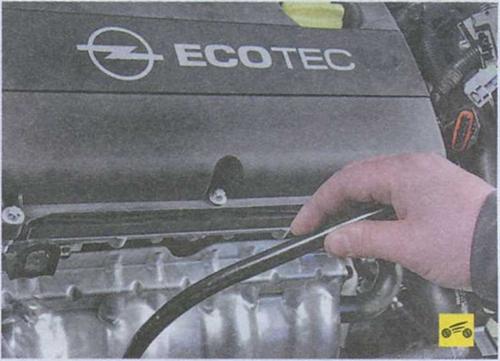

б.  ...извлеките из отверстия блока цилинд­ров уплотнитель направляющей трубки...








8.      Выверните два болта крепления термо­экрана к катколлектору...

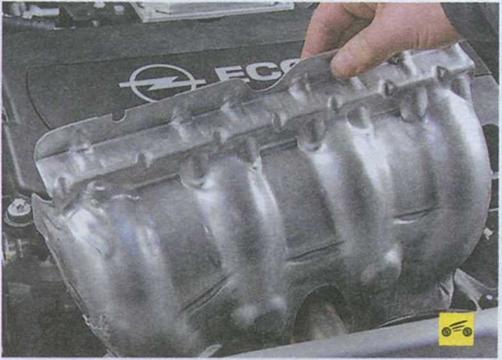

9.      ...и снимите термоэкран катколлекто­ра, продев провода и колодку управляю­щего датчика кислорода через отверстие в экране.

10.                 Установите термоэкран катколлектора в порядке, обратном снятию.

Термоэкран дополнительного глушителя снимайте следующим образом.

1.      Снимите дополнительный глушитель (см. «Замена дополнительного глушителя», с. 116).

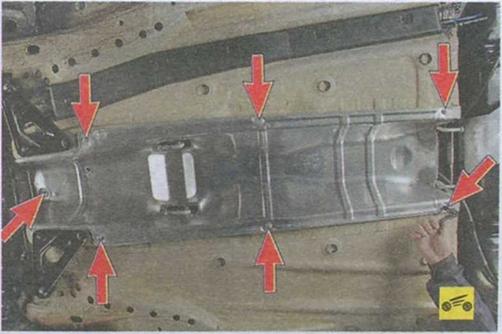

2.      Отверните семь гаек крепления термо­экрана дополнительного глушителя к основа­нию кузова...





3.    ...и снимите термоэкран.

4.    Установите детали в порядке, обратном снятию.

Термоэкран выпускной трубы дополнительного глушителя, установленного на топливном баке, снимайте в следующем порядке.

1.    Снимите дополнительный глушитель (см. «Замена дополнительного глушителя», с. 116).

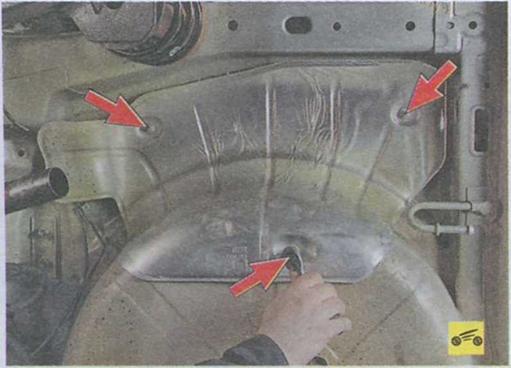

2.    Отверните три гайки крепления термо­экрана к топливному баку...





3.    ...и снимите термоэкран.

4.    Установите детали в порядке, обратном снятию.

Термоэкран основного глушителя снимайте в следующем порядке.

1.    Снимите основной глушитель (см. «Заме­на основного глушителя», с. 116).

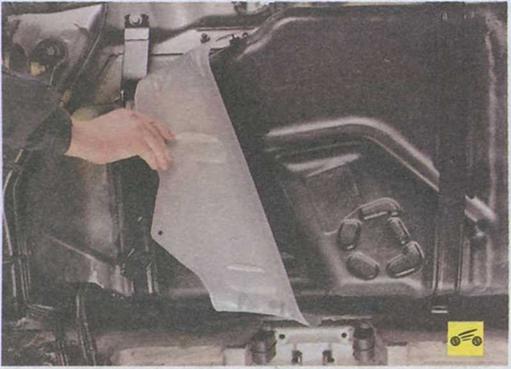

2.    Отверните три гайки крепления термо­экрана основного глушителя...





3.     ...и снимите термоэкран.

4.     Установите детали в порядке, обратном снятию.
