Опель Астра Эйч. Снятие и установка термостата двигателя Z16 XER





Необходимость в замене термостата может возникнуть при нестабильном температур­ном режиме двигателя: перегреве или недо­статочном прогреве.


Для проверки термостата на автомобиле пу­стите холодный двигатель и потрогайте рукой верхний шланг радиатора - он должен быть холодным. После того как температура охлаж­дающей жидкости достигнет (80+1,5) °С, шланг должен быстро нагреваться, что указы­вает на начало циркуляции жидкости по боль­шому контуру. Если этого не происходит, снимите термостат и проверьте его работоспо­собность.

На различных двигателях автомобилей Opel Astra термостат закреплен в разных мес­тах, однако есть общий определяющий при­знак: он всегда соединен с верхним шлангом радиатора. В данном подразделе снятие, ус­тановка и проверка термостата показаны на примере двигателя Z16 XER.

Вам потребуются: торцовая головка TORX ЕЮ, раздвижные пассатижи.

1.   Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.   Слейте жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жид­кости», с. 84).













5.   Ослабьте хомут крепления шланга ради­атора, сжав пассатижами его отогнутые ушки, сдвиньте хомут по шлангу...



б.  ...и отсоедините шланг от патрубка кор­пуса термостата.

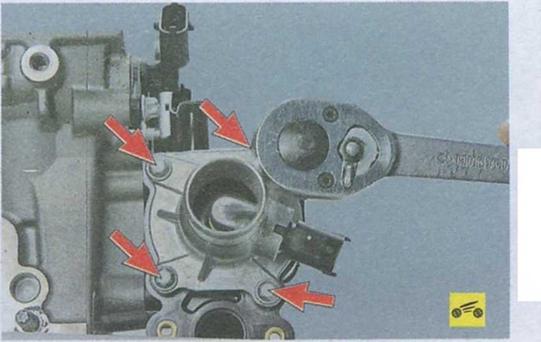

7.      Выверните четыре болта крепления кор­пуса термостата к его модулю...

Примечание

Для наглядности показано на снятой головке блока цилиндров.



8.    ...и снимите корпус в сборе с термостатом.

_______________ Примечание

Термостат двигателя Z 16 XER и его корпус представляют собой трудно­разборный узел. При попытке извлече­ния термостата из корпуса могут обло­миться стойки крепления термостата. Поэтому заменяйте термостат в сборе с корпусом. На других двигателях ав­томобилей Opel Astra термостат можно легко вынуть из корпуса.

__________ Предупреждение

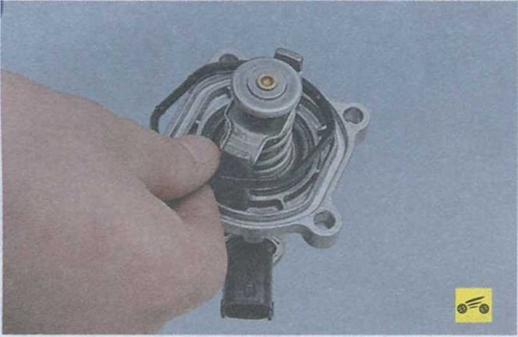

Если устанавливаете прежний термо стат, подденьте отверткой его резино вую уплотнительную прокладку...





...извлеките ее из проточки фланца корпуса...

...и установите в проточку новую про­кладку. Если на корпусе нового термо­стата нет уплотнительной прокладки, также установите новую прокладку. Прежняя обжатая прокладка при по­вторной установке может не обеспе­чить герметичности соединения.

9.         Для проверки опустите термостат в ем­кость с водой, подогретой до 75—78 °С. Посте­пенно нагревая воду, следите за температу­рой начала открытия клапана термостата.

_______________ Примечание

Термостат системы охлаждения считает­ся исправным при следующих условиях:

-       температура начала открытия клапа­на - (80±1,5) °С;

-       температура полного открытия кла­пана - 95 °С;





-       ход клапана (разность значений раз­мера А при полностью открытом и пол­ностью закрытом клапане) -8,0 мм.

Если клапан термостата не начал откры­ваться при температуре 90 °С, значит, тер­мостат неисправен и подлежит замене.

10.Установите все снятые детали в поряд­ке, обратном снятию.

11.Залейте охлаждающую жидкость (см. «Замена охлаждающей жидкости», с. 84).
