Опель Астра Эйч. Замена сальников распределительных валов двигателя Z16 XER

При обнаружении следов утечки масла че­рез сальник выпускного распределительного вала сначала проверьте, не засорена ли сис­тема вентиляции картера и не пережаты ли ее шланги, при необходимости устраните неис­
правности. Если течь масла не прекратится, замените сальник.

Вам потребуются: все инструменты, необ­ходимые для снятия распределительных ва­лов (см. «Снятие, дефектовка и установка распределительных валов», с. 102), а также отвертка, пассатижи, молоток.

1.        Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.        Установите поршень 1-го цилиндра в по­ложение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия», с. 92).

3.        Снимите ремень привода газораспреде­лительного механизма (см. «Замена ремня привода газораспределительного механизма двигателей Z 16 XER, Z 18 XER, Z 20 LER и Z 20 LEH», с. 79).

4.        Снимите зубчатые шкивы распредели­тельных валов.

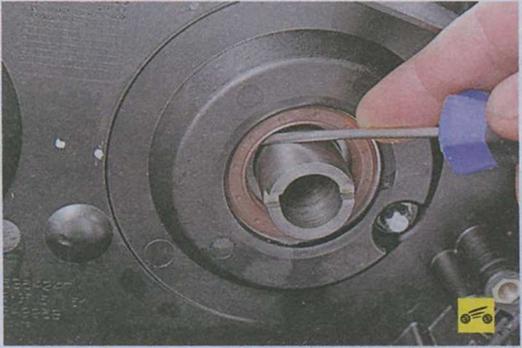

5.        Поддев отверткой, извлеките сальник распределительного вала выпускных клапа­нов из гнезда головки блока цилиндров.

6.        Перед установкой нового сальника ос­мотрите его рабочую кромку. Она должна быть ровной, без вырывов, вмятин и наплы­вов резины. Пружина сальника должна быть целой и нерастянутой. Смажьте рабочую кромку моторным маслом.

Для облегчения запрессовки сальника нанесите на его посадочную кромку небольшую фаску с помощью надфиля или мелкого наждачного круга.

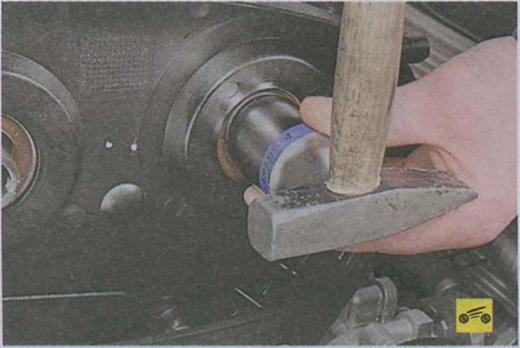

7.        Установите сальник рабочей кромкой внутрь гнезда головки блока, аккуратно за­правьте рабочую кромку на распределитель­ный вал (например, с помощью деревянной палочки) и запрессуйте до упора с помощью подходящей оправки. В качестве оправки можно использовать внутреннее кольцо от подшипника подходящего размера или старый сальник.

8.        Аналогичным способом замените сальник распределительного вала впускных клапанов.

9.        Установите все снятые детали и узлы, в порядке, обратном снятию.

Опель Астра Эйч. Замена уплотнения направляющей указателя уровня масла двигателя Z16 XER

Трубчатая направляющая указателя уровня масла уплотнена в блоке цилиндров резино­вым кольцом. В случае течи масла в месте уп­лотнения замените это кольцо.

Вам потребуются: торцовая головка TORX Е11, удлинитель, вороток.

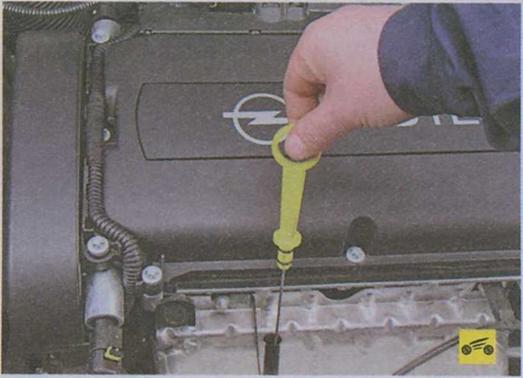

1.      Выньте из направляющей указатель уро­вень масла.

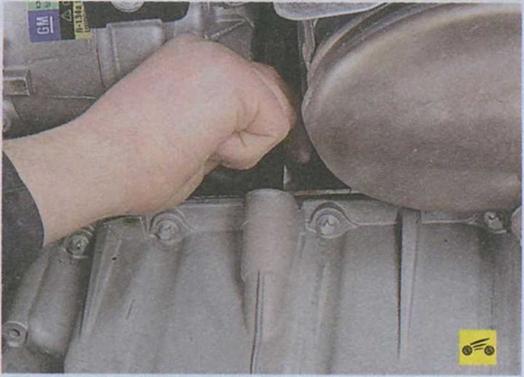

2.      Выверните болт крепления кронштейна направляющей указателя уровня масла к го­ловке блока цилиндров.

3.      Извлеките направляющую из отверстия в блоке цилиндров.

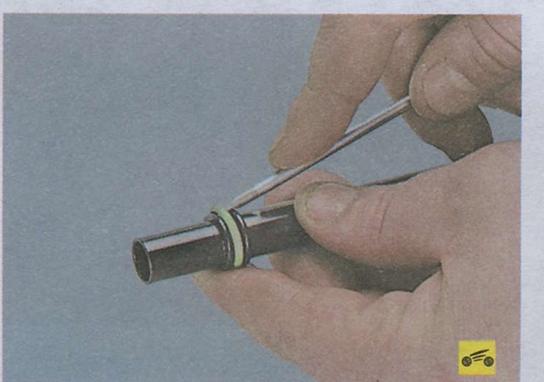

4.      Снимите с направляющей уплотнитель­ное кольцо, подцепив его отверткой.


5.  Смажьте новое кольцо перед установкой моторным маслом.

б. Установите уплотнительное кольцо на на­правляющую указателя уровня масла, а в блок цилиндров в порядке, обратном снятию.
