Опель Астра Эйч. Замена передней нижней опоры подвески силового агрегата двигателя Z16 XER

Вам потребуются: торцовые головки «на 16» и TORX Е11, удлинитель, вороток.

1.   Снимите защиту картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя», с. 89).

Примечание





Нижняя передняя опора подвески си­лового агрегата крепится к проушине подрамника передней подвески и к картеру сцепления тремя болтами.

2.    Установите под картер двигателя или ко­робки передач домкрат или опору.





3.    Удерживая головку болта от проворачива­ния, отверните гайку болта крепления опоры к проушине подрамника передней подвески.





4.    Выверните два болта крепления опоры к картеру сцепления.

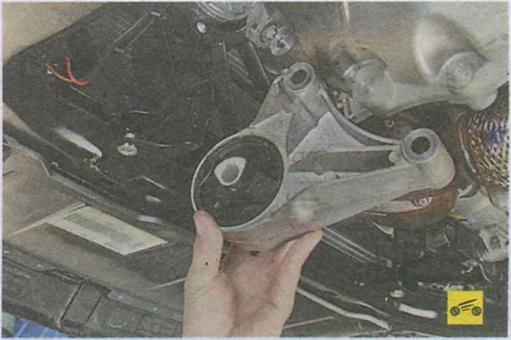

5.    Извлеките болт крепления опоры к про­ушине подрамника передней подвески...





7.    Осмотрите подушку опоры. При наличии вспучивания, растрескивания массива рези­ны, отслоения его от металлической обоймы или при появлении трещин в обойме замени­те опору в сборе.

8.    Установите нижнюю переднюю опору и все снятые детали в порядке, обратном снятию.







Опель Астра Эйч. Замена задней нижней опоры подвески силового агрегата двигателя Z16 XER

1.      Снимите защиту картера двигателя (см. «Снятие и установка брызговиков и защиты картера двигателя», с. 89).

2.      Установите под картер двигателя или ко­робки передач домкрат или опору.

премичание

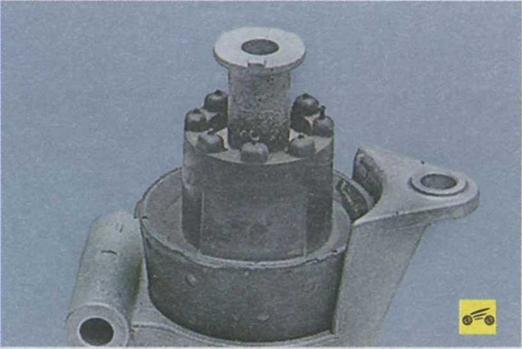

Так выглядит крепление задней ни­жней опоры подвески силового агрега­та к ее кронштейну.

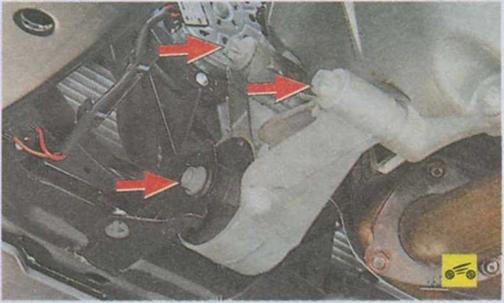

3.      Через отверстие в опоре выверните болт крепления опоры к ее кронштейну, удержи­вая гайку от проворачивания.





4.      Выверните передний болт крепления опоры к подрамнику передней подвески.





5.               Удерживая головку заднего болта от проворачивания, отверните гайку и выньте болт из проушины подрамника передней подвески.

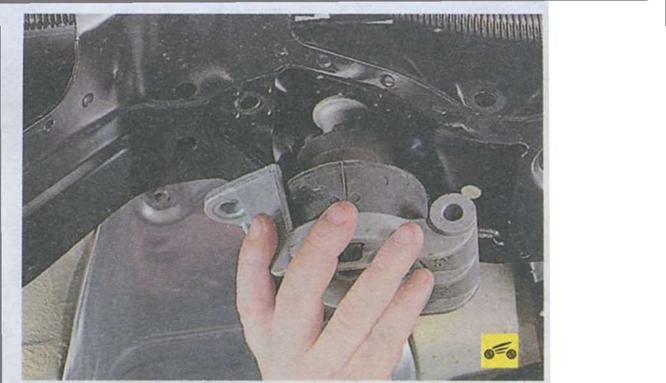

б.  Выньте заднюю нижнюю опору из под­рамника передней подвески.



7.      Осмотрите подушку опоры. При наличии вспучивания, растрескивания массива рези­ны, отслоения его от металлической обоймы или при появлении трещин в обойме замени­те опору в сборе.

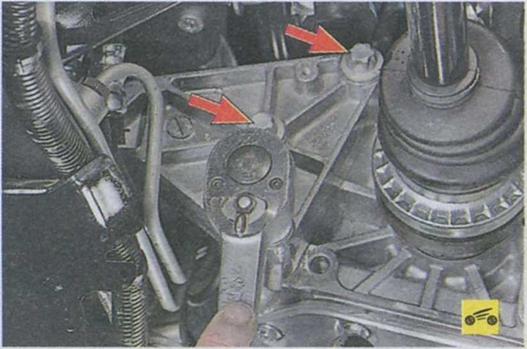

8.      Выверните три болта крепления крон­штейна опоры к корпусу коробки передач...



10.    Осмотрите кронштейн опоры. При на­личии трещин или овальности отверстий под детали крепления замените кронштейн.

11.              Установите заднюю нижнюю опору и все снятые детали в порядке, обратном снятию.
