Nissan Note. СНЯТИЕ, ПРОВЕРКА И УСТАНОВКА ТОПЛИВНЫХ ФОРСУНОК ДВИГАТЕЛЯ HR16DE, CR14DE

Возможные признаки неисправности фор­сунок:

-    затрудненный пуск двигателя,

-    неустойчивая работа двигателя;

-    остановка двигателя на холостом ходу; повышенная частота вращения коленча­того вала на холостом ходу;

-    двигатель не развивает полной мощнос­ти, недостаточная приемистость двигателя,

-    рывки и провалы в работе двигателя при движении автомобиля;

-    повышенный расход топлива;

-    повышенное содержание СО и СН в отра­ботавших газах;

-    калильное зажигание из-за нарушения герметичности форсунок.

Вам потребуется: автотестер.

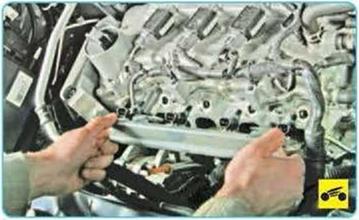

1 Снимите топливную рампу,





2. Снимите фиксирующую пластину Фор­сунки...

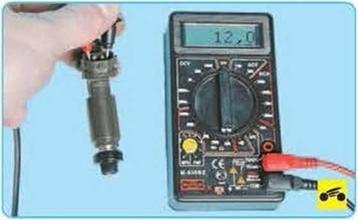

5.     Проверьте сопротивление обмотки фор­сунки, подключив щупы автотестера к выводам обмотки Сопротивление исправной форсунки должно быть около 12 Ом Если сопротивле­ние обмотки не соответствует норме, замени­те форсунку, так как она неремонтопригодна.

ПОЛЕЗНЫЙ СОВЕТ

С некоторой степенью точности работоспо­собность форсунки можно проверить, подав на нее электропитание от аккумуляторной батареи с помощью двух отрезков изолиро­ванного провода. В момент присоединения проводов должен быть слышен отчетливый щелчок.

ПРИМЕЧАНИЕ______________________

Проверку форсунки на герметичность и по форме распыляемого факела топлива про­водите на специализированных станциях технического обслуживания, так как такая проверка непосредственно на автомобиле очень пожароопасна. С некоторой степенью точности можно проверить герметичность форсунки, опустив ее распылитель в емкость с керосином и подав в штуцер форсунки сжа­тый воздух под давлением 3 бар. У исправ­ной форсунки воздух не должен выходить че­рез распылитель.

ПРЕДУПРЕЖДЕНИЕ_________________

При каждом снятии форсунок обязательно заменяйте уплотнительные кольца.

6.Замените уплотнительные кольца форсу­нок (независимо от их состояния). Установив новые уплотнительные кольца, смажьте их мо­торным маслом.

7.Если устанавливаете прежние форсунки, аккуратно промойте их распылители раство­рителем или очистителем карбюратора

ПРЕДУПРЕЖДЕНИЕ

Не допускается промывка форсунок окуна­нием в моющий состав во избежание по­вреждения их электрической части.

8.    Установите форсунки в порядке, обрат­ном снятию

9,    Установите форсунки в топливную рампу, а рампу на впускную трубу, подсоедините к рампе топливопровод, пустите двигатель и проверьте герметичность соединения топ­ливопровода и уплотнений форсунок.







Nissan Note. СНЯТИЕ И УСТАНОВКА ДРОССЕЛЬНОГО УЗЛА ДВИГАТЕЛЯ HR16DE



Признаки не полностью закрывающейся дроссельной заслонки - повышенные частота вращения коленчатого вала на холостом ходу и расход топлива, а при не полностью откры­вающейся заслонке двигатель не развивает полной мощности и недостаточно приемист, при движении автомобиля наблюдаются рыв­ки и провалы в его работе. Загрязнение дрос­сельной заслонки отложениями из картерных газов обычно приводит к неустойчивой работе двигателя на холостом ходу Привод дроссель­ной заслонки электрический, управляет им электронный блок системы управления двига­телем. Для ремонта электропривода требуют­ся специальная оснастка и квалифицирован­ный персонал При возникновении указанных неисправностей сначала попробуйте промыть дроссельную заслонку (например, специаль­ным очистителем карбюратора в аэрозольной упаковке). Если это не приведет к положитель­ному результату, замените дроссельный узел

Вам потребуются: торцовая головка «на 8», плоскогубцы.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.    Снимите декоративный кожух двигателя (см «Снятие декоративного кожуха двигаге- ля», с 70),

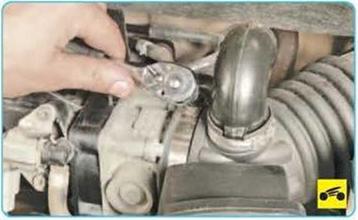

3.    Ослабьте хомут крепления воздухопод­водящего рукава к дроссельному узлу и отсо­едините воздухоподводящий рукав от горло­вины дроссельного узла.

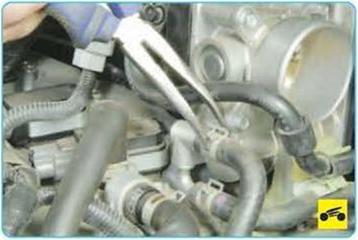

4.   Сжав пассатижами ушки хомута верхнего (подводящего) шланга..,

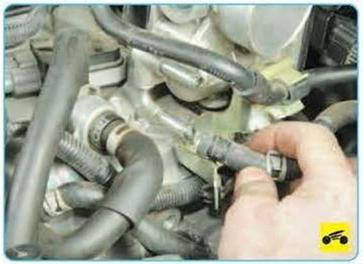

6.        .и отсоедините шланг от патрубка дрос­сельного узла.



При отсоединении шлангов системы охлажде­ния от патрубков дроссельного узла может вы­течь немного охлаждающей жидкости. Перед отсоединением шлангов подставьте под них небольшую емкость или подложите ветошь.





7 Аналогично отсоедините нижний (отво­дящий) шланг.





8. Сожмите фиксатор колодки жгута про­водов..





9              и отсоедините колодку от контактного

разъема дроссельного узла.





10         Выверните четыре болта крепления дроссельного узла...

ПРИМЕЧАНИЕ









11 ... и сн имите дроссельный узел.

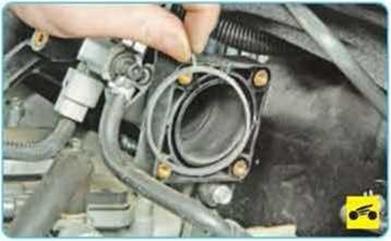

12. Замените прокладку дроссельного узла. ПОЛЕЗНЫЙ СОВЕТ

При снятом дроссельном узле закройте об­тирочной тканью отверстие впускной трубы.

13.Если дроссельный узел был снят не для замены, очистите загрязненный дроссельный узел жидкостью для чистки карбюраторов.

14.Удалите из полости впускной трубы мас­ло и прочие загрязнения.

15.Установите дроссельный узел в поряд­ке, обратном снятию.

16 Долейте охлаждающую жидкость до от­метки «МАХ» в расширительном бачке.
