Nissan Note. ЗАМЕНА ТОПЛИВНОГО БАКА И ЕГО НАЛИВНОЙ ТРУБЫ ДВИГАТЕЛЯ HR16DE, CR14DE

При обнаружении течи топлива в баке за­мените бак, так как он отформован из специ­альной пластмассы и ремонту не подлежит.

Если часто засоряется фильтр топливного насоса, снимите и промойте бак.



Вам потребуются: ключи «на 10» и «на 13», пассатижи, отвертка с кресто­образным лезвием.

Для снятия топливного бака выполните следующие операции.

1.    Снизьте давление в системе питания

(см «Снижение давления в системе пита­ния», с 125).

2.    Отсоедините провод от клеммы «минус» аккумуляторной батареи

3.    Снимите заднее сиденье (см снятие и установка заднего сиденья-, с 292).

4.    Снимите правое заднее колесо.

5.    Снимите дополнительный глушитель ( Замена дополнительного тушителя, с 138).

6.    Снимите термоэкран промежуточной трубы

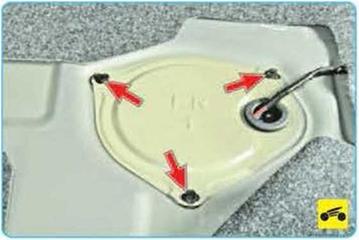

7 Выверните три винта крепления крышки люка в основании кузова над топливным мо­дулем...

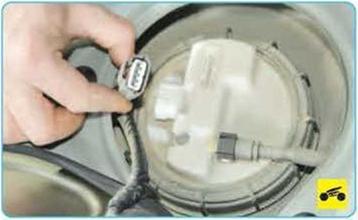

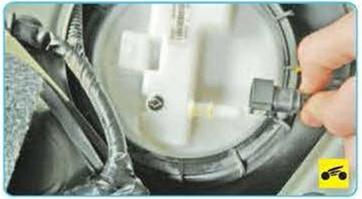

10.   ...и отсоедините колодку от разъема топливного модуля.





11     Сожмите фиксатор наконечника топлив­ного шланга высокого давления...





12     ...и отсоедините наконечник от штуцера топливного модуля





13    Ослабьте затяжку хомута крепления со­единительного шланга наливной трубы к пат­рубку топливного бака..

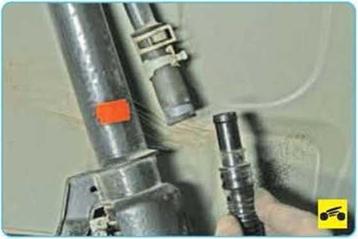

14    ...и снимите шланг с патрубка, одновре­менно сняв со шланга хомут, чтобы не поте­рять его

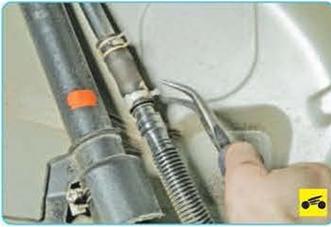

15. Ослабьте хомут крепления шланга топ­ливного бака к воздухоотводящей трубке на­ливной трубы...

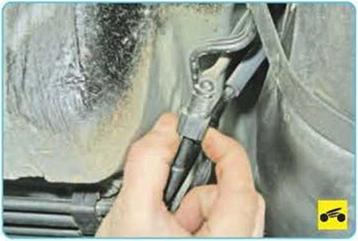

18.  Сожмите наконечник шланга адсор­бера...

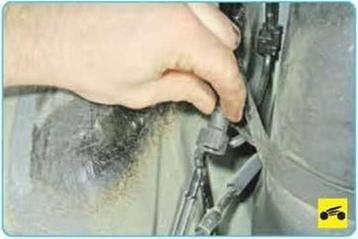

19.  ...и разъедините шланг.

20.  Установите под топливный бак опору

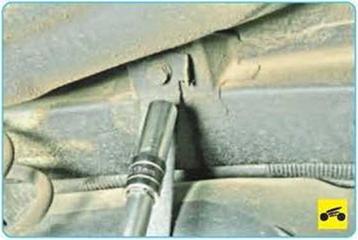

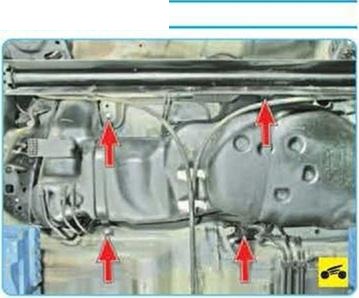

21.  Выверните четыре болта крепления хо­мутов крепления топливного бака к кузову.

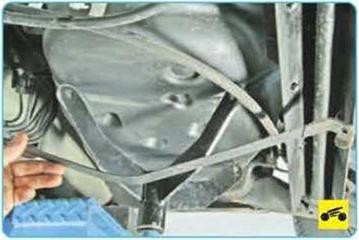

23. Пропустив топливный бак над тросами стояночного тормоза...

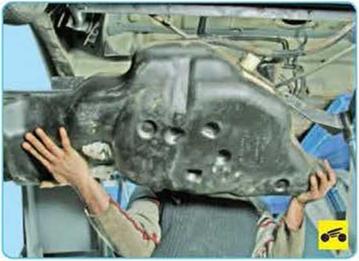

24        .снимите бак.

25        Установите топливный бак в порядке, обратном снятию.

26. После присоединения топливопрово­дов и жгута проводов топливного модуля за­лейте в бак бензин, пустите двигатель и про­верьте герметичность всех соединений топ­ливопроводов.

Для снятия наливной трубы выполните следующие операции.

Вам потребуются: ключи «на 10», «на 13», пассатижи.





1.  Ослабьте затяжку хомута крепления со­единительного шланга наливной трубы к пат­рубку топливного бака...





2.  ...и снимите шланг с патрубка, одновре­менно сняв со шланга хомут, чтобы не поте­рять его.





3.  Ослабьте хомут крепления шланга топ­ливного бака к воздухоотводящей трубке на­ливной трубы...

4 Снимите хомут по шлангу


5 Отсоедините шланг



6.       Выверните два болта крепления держа­теля наливной трубы.,.









8.       Снимите уплотнитель наливной трубы топливного бака.

ПРИМЕЧАНИЕ

При повреждении замените уплотнитель на новый.

9.       Установите наливную трубу в порядке, обратном снятию.
