Nissan Note. ЗАМЕНА ПРОКЛАДКИ ВПУСКНОЙ ТРУБЫ ДВИГАТЕЛЯ HR16DE



Вам потребуются: торцовые головки «на 8», «на 10», пассатижи.

1        Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2 Снимите декоративный кожух двигателя

3.         Сожмите пассатижами отогнутые ушки хомута крепления шланга системы вентиля­ции картера двигателя, сдвиньте хомут по шлангу...





4.   ...и отсоедините шланг от штуцера возду­хоподводящего рукава.

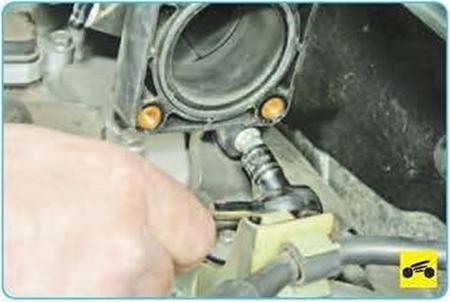

5.   Выверните четыре болта крепления дроссельного узла к впускной трубе (для на­глядности показано со снятым воздухоподво­дящем рукавом)...

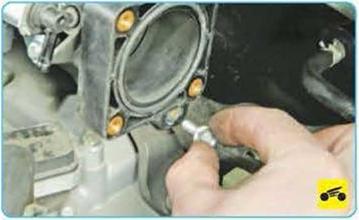

6.   ...извлеките болты из отверстий во впуск­ной трубе и дроссельном узле.

7.   Отведите дроссельный узел от впускной трубы, не отсоединяя от него шлангов подо­грева, и колодку жгута проводов датчика поло­жения дроссельной заслонки.





8.   Извлеките уплотнительную прокладку дроссельного узла из пазов впускной трубы.

После каждого снятия дроссельного узла прокладка подлежит замене.






9.

Нажмите на фиксатор колодки жгута про­водов клапана продувки адсорбера...

10. . . .и отсоедините колодку от клапана.

11.

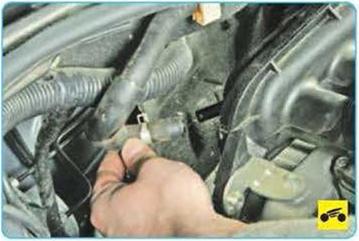

Сожмите пассатижами ушки хомута креп­ления шланга продувки адсорбера, сдвиньте хомут по шлангу..



12. . . .и снимите шланг с патрубка клапана.

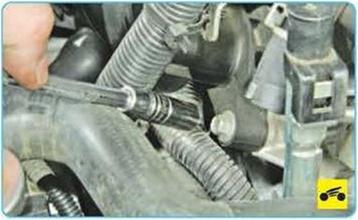

13. Выверните болт заднего крепления впу­скной трубы к кронштейну крышки головки блока цилиндров под дроссельным узлом..









15.   Выверните болт заднего крепления впу­скной трубы к кронштейну крышки головки блока цилиндров со стороны маслозаливной горловины.





16.   Сожмите пассатижами ушки хомута крепления шланга вакуумного усилителя тор­мозов. сдвиньте хомут по шлангу...

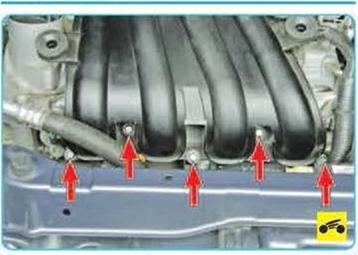

18.   Ослабьте затяжку болтов крепления впускной трубы к головке блока цилиндров..





19.  .. выверните и извлеките болты крепле­ния из отверстий..

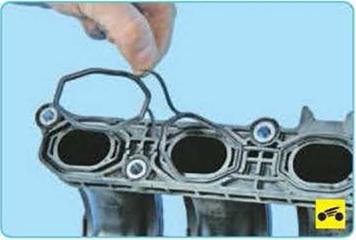

21     Извлеките уплотнительную прокладку из пазов впускной трубы.





22     Установите новую прокладку.

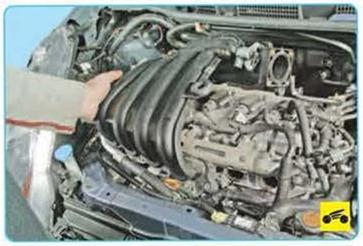

23     Установите впускную трубу и все детали в порядке, обратном снятию.













Рис. 5.20. Крепление впускной трубы к головке блока цилиндров двигателя CR14DE: 1 - головка блока цилин­дров; 2 - впускная труба; 3 - болты крепления; 4 - кронштейн крепления впускной трубы; 5 - болт крепления впу­скной трубы к головке блока цилиндров; 6 - гайка шпильки крепления впускной трубы к головке блока цилиндров; 7 - шпилька; 8 - прокладка впускной трубы
