ЗАМЕНА ДЕТАЛЕЙ УПЛОТНЕНИЯ ДВИГАТЕЛЯ HR16DE, CR14DE

Nissan Note. ЗАМЕНА ПРОКЛАДКИ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ HR16DE



Вам потребуются: ключ «на 14», торцо­вые головки «на 8», «на 10», «на 19», удли­нитель, вороток, отвертка с плоским лезвием.

1      Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2      Снимите декоративный кожух двигателя

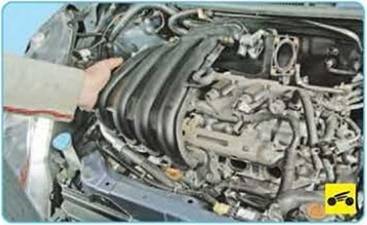

3.    Снимите впускную трубу

кладки ВПУСКНОЙ трубы двигателя HR 16 DE», с 93).

4.    Отсоедините от патрубков крышки голо­вки блока шланги системы вентиляции карте­ра двигателя

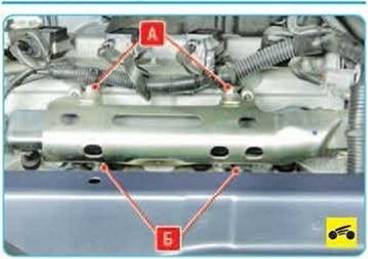

5.    Выверните болт А верхнего крепления кожуха топливной рампы...





6.    . извлеките болт из отверстия. Аналогич­но выверните второй болт верхнего крепле­ния кожуха топливной рампы.

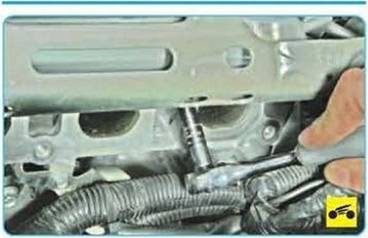

7.   Выверните болт Б нижнего крепления ко­жуха топливной рампы..





8.   ..извлеките болт из отверстия. Аналогич­но выверните второй болт нижнего крепления кожуха топливной рампы





9.   Отведите кожух топливной рампы со жгу­том проводов в сторону

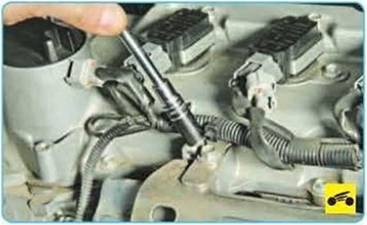

10     Отсоедините колодки проводов низко­вольтной цепи системы зажигания, выверните болты крепления и снимите катушки зажига­ния (см «Снятие и установка катушек зажига­ния», с 233).

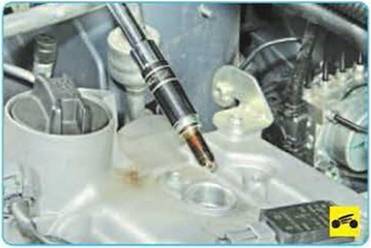

11     Выверните свечи зажигания

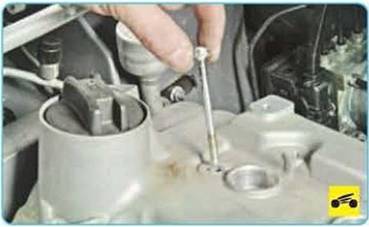

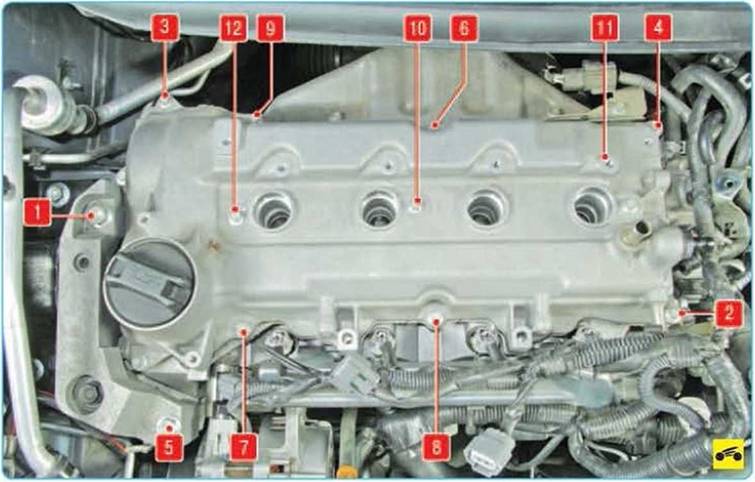

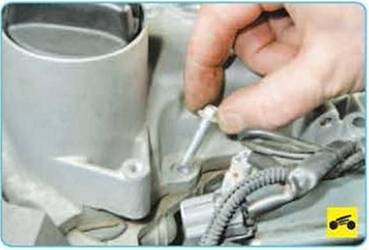

12.   Выверните болт крепления кронштейна шлангов клапана системы улавливания паров топлива к крышке головки блока цилиндров и отведите кронштейн в сторону 13 Выверните двенадцать болтов крепле­ния крышки головки блока цилиндров в по­рядке, указанном на рис. 5.13...





14.   ...и снимите крышку головки блока Цилиндров.

ПРИМЕЧАНИЕ











15.  Выньте из пазов в крышке головки бло­ка цилиндров прокладку.

16.  Очистите от остатков масла пазы крыш­ки и привалочную поверхность головки блока цилиндров.

17 Установите новую прокладку в крышку головки блока цилиндров.





18. Отверстия в центральной части про­кладки обязательно оденьте на выступы, ука­занные стрелками

19     Установите крышку головки блока, бол­ты крепления затяните в порядке, обратном указанному на рис. 5.13, моментом 10 Н м.

20.  Установите все ранее снятые детали в обратном порядке.



Nissan Note. ЗАМЕНА ПРОКЛАДКИ КРЫШКИ ГОЛОВКИ БЛОКА ЦИЛИНДРОВ ДВИГАТЕЛЯ CR14DE

При замене прокладки крышки головки блока цилиндров двигателя CR14DE, придерживай­тесь следующего порядка выполнения работ.

1.      Отсоедините провод от клеммы «минус» аккумуляторной батареи,

2.      Сожмите пассатижами ушки хомута креп­ления шланга вакуумного усилителя тормозов, сдвиньте хомут по шлангу и снимите шланг с патрубка крышки головки блока цилиндров.

3.      Снимите корпус воздушного фильтра (см «Снятие и установка воздушного фильтра двигателя CR14DE. с. 127).

4.      Установите опору под двигатель.

5.      Снимите кронштейн правой опоры под­вески силового агрегата.

6.      Снимите катушки зажигания и свечи.

7.      Снимите кронштейн жгута проводов низ­ковольтной цепи системы зажигания.

8 Отсоедините колодку жгута проводов от электромагнитного клапана системы измене­ния фаз газораспределения.

9.      Выверните болт крепления и снимите электромагнитный клапан системы измене­ния фаз газораспределения.

10. Выверните одиннадцать болтов крепле­ния крышки головки блока цилиндров в поряд­ке, указанном на рис 5.14, и снимите крышку

11. Выньте из пазов в крышке головки бло­ка цилиндров прокладку.

12. Подденьте отверткой и извлеките из по­садочных отверстий уплотнители свечных ко­лодцев





13. Запрессуйте уплотнители свечных ко­лодцев в посадочные отверстия крышки голо­вки блока цилиндров оправкой подходящего диаметра.

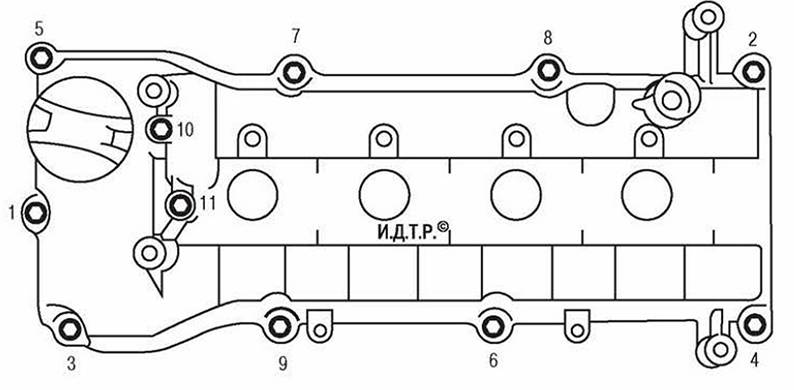

Рис. 5.14. Порядок выворачивания болтов крепления крышки головки блока цилиндров двигателя CR14DE

14. Очистите от остатков масла пазы крыш­ки и привалочную поверхность головки блока цилиндров

15. Установите новую прокладку крышки го­ловки блока цилиндров.

16. Установите крышку головки блока, болты крепления затяните в порядке, обратном ука­занному на рис. 5.14, моментом 8,8-10,8 Н м

17. Установите все ранее снятые детали в обратном порядке.
