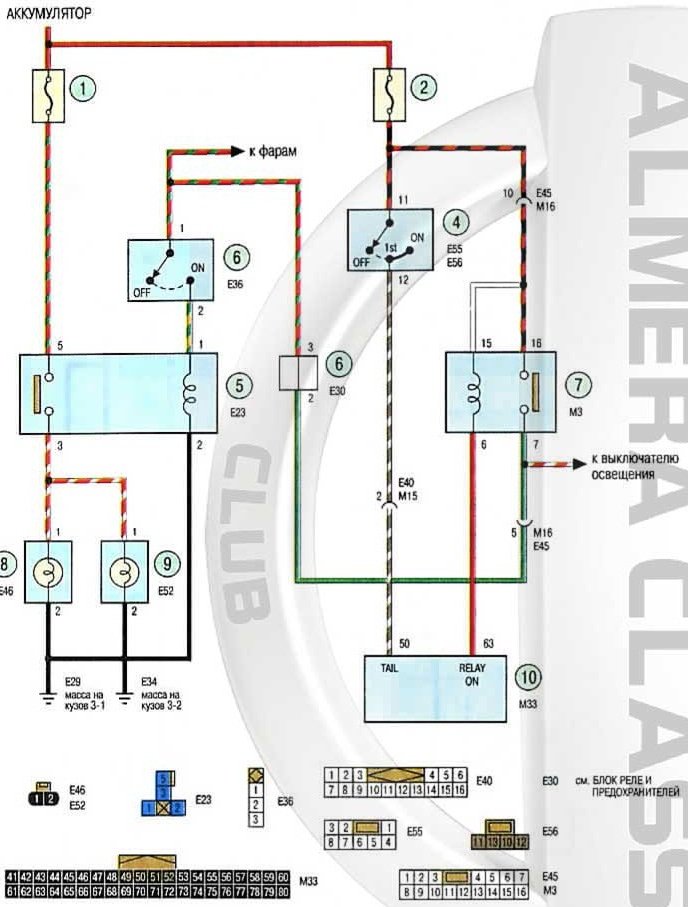

1 - предохранитель (15 А) противотуманных фар;
2 - предохранитель (10 А) заднего габаритного света;
3 - выключатель противотуманных фар;
4 - переключатель света фар;
5 - реле включения противотуманных фар;
6 - блок предохранителей;
7 - реле включения габаритного огня;
8 - лампа левой противотуманной фары;
9 - лампа правой противотуманной фары;
10 - комбинация приборов

1 - предохранитель (15 А) заднего противотуманного фонаря;
2 - предохранитель (10 А) заднего габаритного огня:
3 - выключатель противотуманных фар;
4 - переключатель света фар;
5 - реле включения заднего противотуманного фонаря;
6 - блок предохранителей;
7 - реле включения габаритного огня;
8 - задний противотуманный фонарь;
9 - комбинация приборов

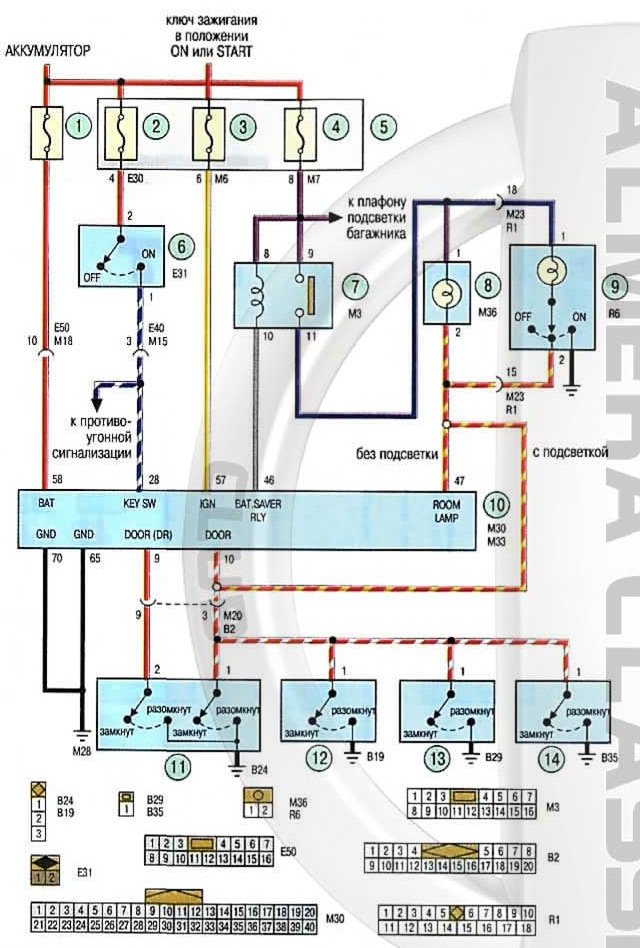

1 - предохранитель (10 А) комбинации приборов;
2 - предохранитель (10 А) выключателя (замка) зажигания;
3 - предохранитель (10 А) комбинации приборов и фонарей света заднего хода.
4 - предохранитель (10 А) плафона освещения салона;
5 - блок предохранителей;
6 - выключатель (замок) зажигания;
7 - реле экономии заряда аккумуляторной батареи;
8 - лампа подсветки выключателя (замка) зажигания;
9 - плафон освещения салона;
10 - комбинация приборов;
11 - концевой выключатель левой передней двери;
12 - концевой выключатель правой передней двери;
13 - концевой выключатель левой задней двери;
14 - концевой выключатель правой задней двери

1 - предохранитель;
2 - предохранитель (10 А) комбинации приборов и фонарей света заднего хода;
3 - блок реле и предохранителей;
4 - лампа плафона освещения багажника;
5 - сигнальная лампа незакрытой крышки багажника в комбинация приборов;
6 - диод;
7 - выключатель плафона освещения багажника

1 - предохранитель (15 А) стоп-сигналов;
2 - блок предохранителей;
3 - выключатель стоп-сигналов;
4 - лампа стоп-сигнала левого заднего фонаря;
5 - лампа стоп-сигнала правого заднего фонаря;
6 - лампа дополнительного стоп-сигнала нации приборов;

1 - предохранитель (10 А) габаритного огня задних фонарей;
2 - предохранитель (10 А) комбинации приборов и фонарей света заднего хода.
3 - переключатель наружного освещения;
4 - реле включения габаритного огня;
5 - блок предохранителей:
б - лампа подсветки пепельницы;
7 - подсветка блока управлением отоплением, вентиляцией и кондиционированием;
8 - лампа подсветки выключателя стеклоподъемника левой задней двери;
9 - лампа подсветки выключателя стеклоподъемника правой задней двери;
10 - лампа подсветки кнопки включения режима -POWER- автоматической коробки передач,
11 - лампа подсветки выключателя аварийной сигнализации;
12 - лампа подсветки выключателя стеклоподъемника правой передней двери;
13 - светодиод подсветки дисплея комбинации приборов;
14 - светодиод подсветки комбинации приборов;
15 - комбинация приборов:
16 - лампа подсветки аудиосистемы;
17 - лампа подсветки выключателя стеклоподъемника правой задней двери;
18 - лампа подсветки часов;
19 - лампа подсветки блока управления наружными зеркалами;
20 - лампа подсветки селектора автоматической коробки передач;
21 - лампа подсветки блока управления стеклоподъемниками на двери водителя
