1 - цепи питания от генератора;
2 - блок хранителей и плавких вставок;
3 - предохранитель (10 А) комбинации приборов и фонарей света заднего реле и предохранителей;
4 - блок реле и предохранителей;
5 - предохранитель (15 А) звукового сигнала;
6 - сигнальная лампа разряда аккумуляторной батареи;
7 - силовая клемма генератора:
8 - генератор;

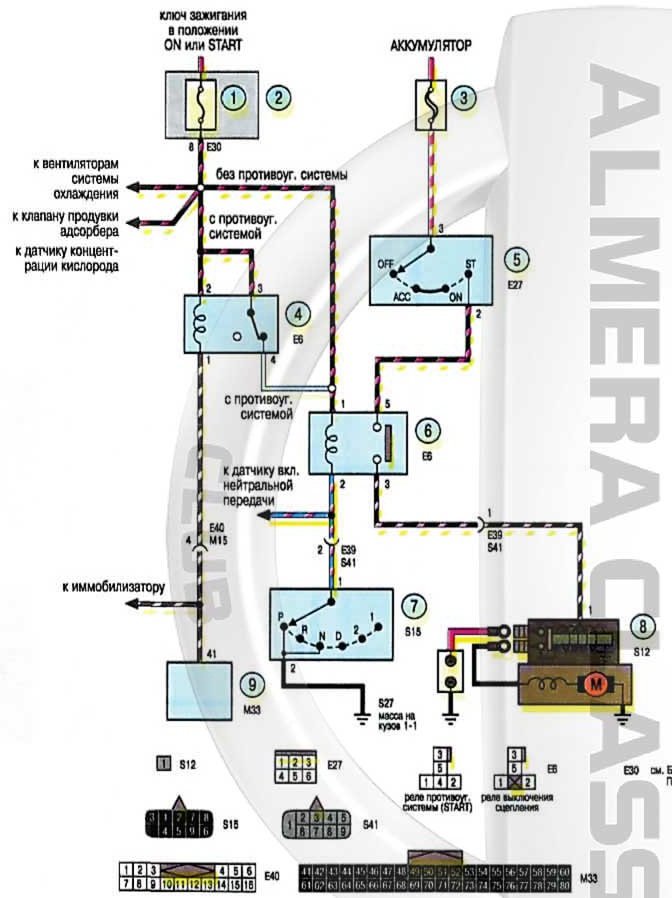

1 - блок управления двигателем;
2 - блок реле и предохранителей;
3 - предохранитель (30 А) выключателя (замка) зажигания;
4 - реле противоугонной системы (START);
5 - выключатель (замок) зажигания;
6 - реле селектора управления автоматической коробкой передач;
7 - селектор управления автоматической коробкой передач;
8 - стартер;
9 - комбинация приборов

1 - предохранитель (15 А) ближнего света фар;
2 - предохранитель (15 А) дальнего света фар;
3 - предохранитель (10 А) блок-фар;
4 - блок реле и предохранителей;
5 - реле включения ближнего света фар;
6 - реле включения дальнего света фар;
7 - комбинированный переключатель наружного освещения и света фар;
8 - лампа ближнего света левой блок-фары;
9 - лампа дальнего света левой блок-фары;
10 - лампа ближнего света правой блок-фары;
11 - лампа дальнего света правой блок-фары;
12 - контрольная лампа включения дальнего света фар

1 - переключатель электрокорректора света фар;
2 - электрокорректор света левой фары;
3 - электрокорректор света правой фары

1 - предохранитель (10 А) питания выключателя (замка) зажигания;
2 - предохранитель (10 А) задних габаритных огней;
3 - выключатель (замок) зажигания;
4 - переключатель наружного освещения;
5 - реле включения задних габаритных огней;
6 - блок предохранителей;
7 - комбинация приборов;
8 - концевой выключатель левой передней двери;
9 - лампа габаритного огня правой фары;
10 - лампа габаритного огня левой фары;
11 - лампа габаритного огня левого заднего фонаря;
12 - лампа габаритного огня правого заднего фонаря;
13 - лампы освещения заднего номерного знака
