Вам потребуются: ключи «на 10», «на 12», торцовые головки «на 10», «на 12».



Датчик частоты вращения переднего колеса установлен в отверстии поворотного кулака передней подвески.
Для его замены выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Снимите подкрылок со стороны заменяемого датчика (см «Снятие и установка брызговиков колес и подкрылков»).
3. В моторном отсеке сожмите фиксатор колодки жгута проводов датчика частоты вращения колеса и разъедините колодку.



4. Выверните болт крепления держателя жгута проводов датчика к брызговику моторного отсека и снимите держатель.



5. Извлеките резиновую втулку жгута проводов датчика из держателя амортизаторной стойки.



6. Выверните болт крепления датчика к по-воротному кулаку.



7. Извлеките датчик из отверстия в кулаке и, протолкнув жгут проводов вместе с уплотнительной резиновой втулкой через отверстие брызговика моторного отсека, снимите датчик с автомобиля.
8. Установите детали в порядке, обратном снятию.

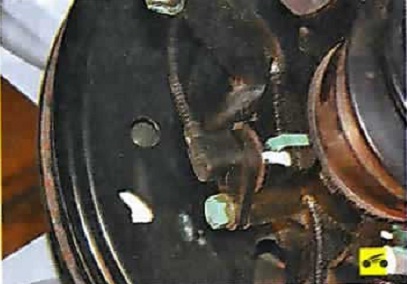

Датчик частоты вращения заднего колеса установлен на грязезащитном щите тормозного механизма.
Для его замены выполните следующее.
1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
2. Включите I передачу и установите упоры под передние колеса.
3. Приподнимите заднюю часть автомобиля. установите на надежную опору и снимите заднее колесо.

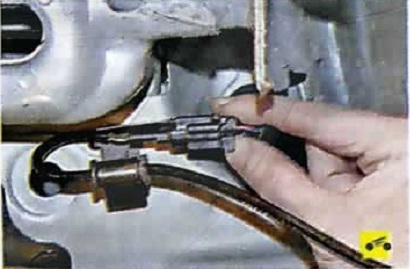

4. Сожмите фиксатор колодки жгута проводов датчика частоты вращения колеса...



5. ...и разъедините колодку.

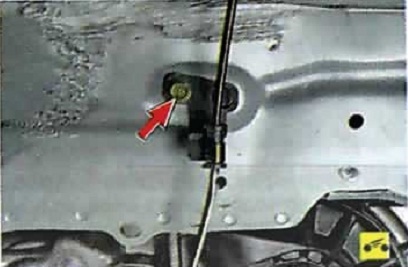

6. Выверните болт крепления держателя жгута проводов датчика к основанию кузова...



7. ...и снимите держатель.

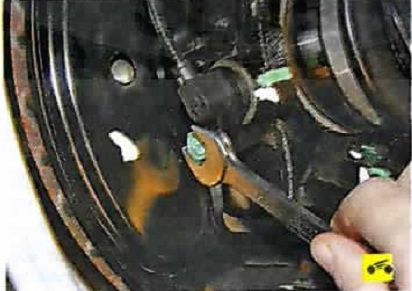

8. Выверните болт крепления датчика к грязезащитному щиту.

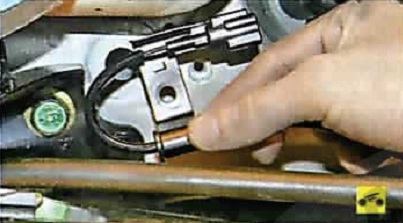

9. Извлеките датчик из отверстия щита.



10. Выверните два болта крепления держателя жгута проводов датчика к продольному рычагу задней подвески.

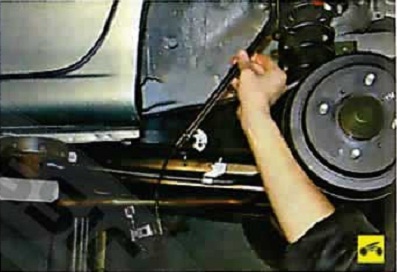

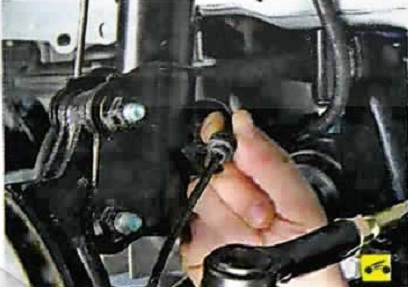

11. Извлеките резиновую втулку жгута проводов датчика из держателя балки задней подвески...



12. ...и снимите датчик с автомобиля.
13. Установите датчик в порядке, обратном снятию.
Если после замены датчика частоты вращения колеса не гаснет сигнальная лампа неисправности антиблокировочной системы тормозов, обратитесь в сервисный центр для диагностики АВS.
