Вам потребуется ключ «на 19».
1. Снимите суппорт тормозного механизма (см. «Замена суппорта»).

ПРИМЕЧАНИЕ: При замене направляющей тормозных колодок отсоединять тормозной шланг от суппорта необязательно. Достаточно снять суппорт с направляющей колодок и подвесить его к амортизаторной стойке.



2. Снимите тормозные колодки.

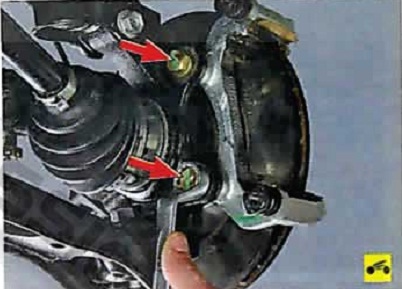

3. Выверните два болта крепления направляющей колодок к поворотному кулаку...

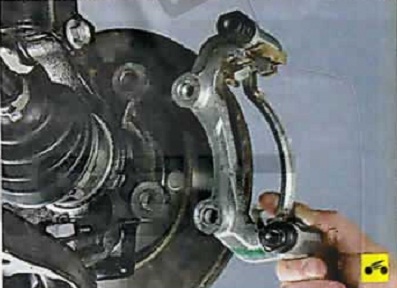

4. ...и снимите направляющую с поворотного кулака.



5. Установите новую направляющую тормозных колодок в сборе с пружинами коло-док, направляющими пальцами и чехлами пальцев в порядке, обратном снятию.

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск. В специализированных мастерских такой диск можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.
Минимально допустимая толщина тормоз- юго диска тормозного механизма переднего колеса ~ 22,0 мм. Если толщина одного из дисков меньше указанной, замените оба диска. При замене тормозных дисков обязательно замените тормозные колодки новым комплектом.
Вам потребуются: ключ «на 12», «на 14», ключ для гаек колес
1. Приподнимите переднюю часть автомобиля и установите на надежные опоры.
2. Снимите колесо со стороны заменяемого диска.
3. Снимите суппорт (см. «Замена суппорта»), не отсоединяя тормозной шланг, и закрепите проволокой, не допуская скручивания или натяжения шланга.
4. Снимите направляющую тормозных ко-лодок (см. «Замена направляющей тормозных колодок»).

ПРИМЕЧАНИЕ: Для замены тормозного диска можно снять суппорт в сборе с направляющей тормозных колодок и закрепить проволокой, не допуская скручивания или натяжения шланга.

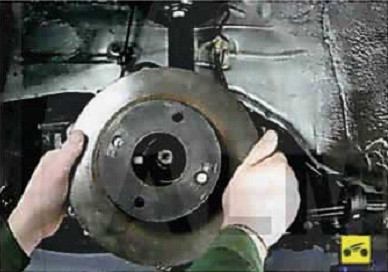

5. Снимите тормозной диск.
6. Аналогично снимите тормозной диск тормозного механизма другого переднего колеса.
7. Установите детали в порядке, обратном снятию.

ПРИМЕЧАНИЕ: Перед установкой диска очистите привалочные ступицы и диска от ржавчины и окалины, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.

ПОЛЕЗНЫЙ СОВЕТ: Если устанавливаете прежний диск, удалите напильником буртики на рабочих поверхностях диска, образовавшиеся в результате износа диска с обеих сторон.
