Задняя подвеска (рис. 7.2) зависимая, рычажнопружинная, с продольными рычагами 8, шарнирно закрепленными на кузове автомобиля и связанными между собой поперечной балкой, с поперечным рычагом 5 и управляющей тягой 4. Продольные рычаги соединены с кузовом сайлентблоками 7. Поперечный рычаг одним концом соединен через сайлентблок с балкой подвески, а другим концом - с кузовом. Управляющая тяга соединяет балку подвески с поперечным рычагом, образуя дополнительную кинематическую связь. К балке подвески приварены кронштейны с проушинами для крепления амортизаторов и фланцы, к которым прикреплены цапфы задних колес вместе со тормозных механизмов.
Основным элементом задней подвески является телескопическая амортизаторная стойка (рис. 7.3), совмещающая функции подрессоривающего и демпфирующего элементов вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны верхняя опора 1 стойки, через которую передается нагрузка на кузов автомобиля, буфер сжатия 2 в сборе с защитным резиновым чехлом 3 и витая цилиндрическая пружина 4.

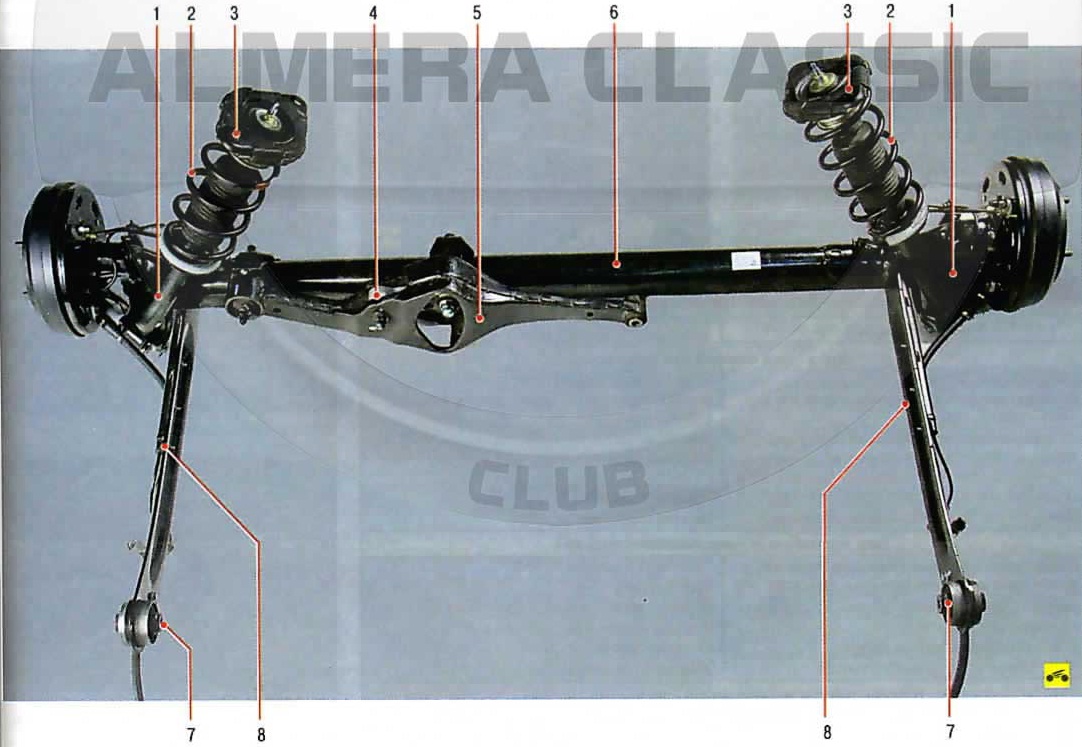

Рис. 7.2. Задняя подвеска: 1 - амортизаторная стойка; 2 - пружина амортизаторной стойки; 3 - верхняя опора амортизаторной стойки; 4 - управляющая ига; 5 - поперечный рычаг; б - балка задней подвески; 7 - сайлентблок; 8 - продольный рычаг


Рис. 7.3. Амортизаторная стойка задней подвески: 1 - верхняя опора амортизаторной стойки; 2 - буфер сжатия; 3 - защитный чехол; 4 - пружина; 5 - телескопический амортизатор

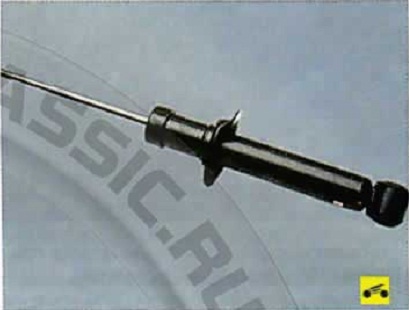

Демпфирующим элементом стойки служит телескопический амортизатор 5 двойного действия.

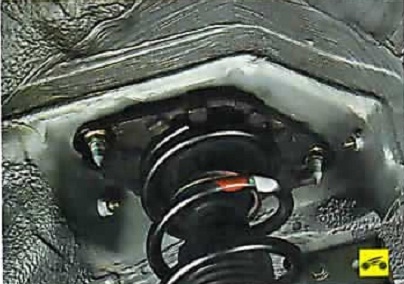

Верхние опоры амортизаторных стоек при креплены гайками к кузову автомобиля.



Нижние концы амортизаторных стоек прикреплены болтами к балке подвески.
Ступицы задних колес установлены на двухрядных шариковых подшипниках.
Углы установки задних колес заданы конструктивно и в эксплуатации не регулируются.
Возможен лишь контроль состояния задней подвески по углам установки (см. «Проверка и регулировка углов установки колес»).
