Очиститель ветрового стекла снимаем для замены вышедших из строя мотор-редуктора и тяг трапеции очистителя. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

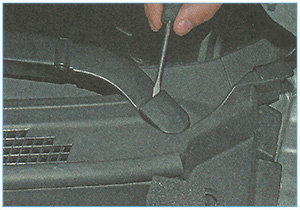

Поддеваем отверткой защитный колпачок...

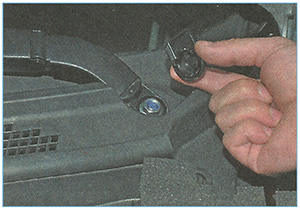

...и снимаем его с рычага щетки.

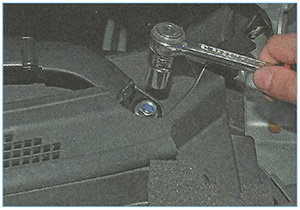

Головкой «на 14» отворачиваем гайку крепления рычага щетки.

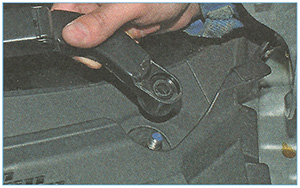

Снимаем рычаг со щеткой с вала очистителя.


Если рычаг не удается снять...



...съемником спрессовываем его с вала очистителя.



Аналогично снимаем другой рычаг со щеткой.

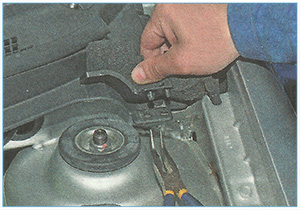

Сжав пассатижами лепестки держателя, снимаем поролоновый уплотнитель с держателем.



Аналогично снимаем поролоновый уплотнитель с другой стороны автомобиля.



Отверткой поддеваем штифт пистона крепления облицовки ветрового окна...

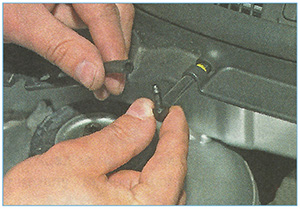

...и вынимаем пистон.



Аналогично вынимаем еще шесть пистонов крепления облицовки ветрового окна.

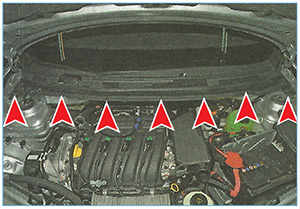

Расположение пистонов крепления облицовки ветрового окна.

Отсоединяем от штуцера шланг насоса омывателя.

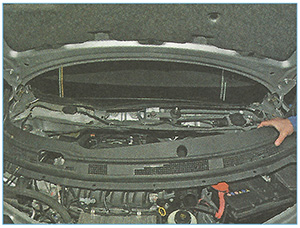

Снимаем облицовку ветрового окна.

Нажав на фиксатор колодки проводов, отсоединяем колодку от разъема мотор-редуктора.

Головкой «на 10» отворачиваем три болта крепления очистителя.

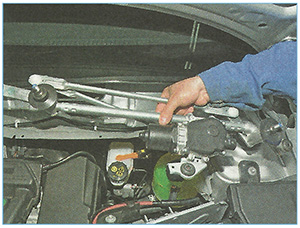

Снимаем очиститель ветрового стекла.

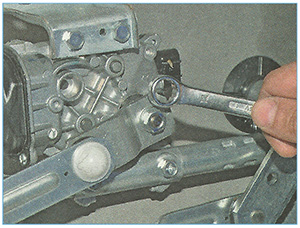

Накидным ключом «на 12» отворачиваем гайку крепления кривошипа.

Снимаем кривошип с вала мотор-ре-дуктора.

Головкой «на 10» отворачиваем два болта...

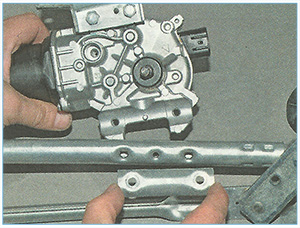

...и снимаем мотор-редуктор и стопорную пластину с кронштейна очистителя.

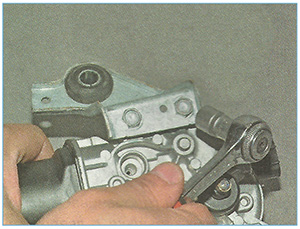

Головкой «на 10» отворачиваем два болта...

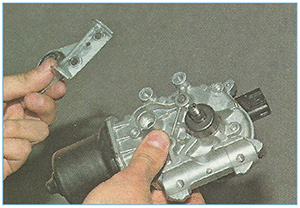

...и снимаем кронштейн мотор-редук-тора.



Устанавливаем кронштейн мотор-ре-дуктора и мотор-редуктор на кронштейн очистителя в обратной последовательности.
Для установки вала мотор-редуктора в исходное положение подсоединяем к мотор-редуктору колодку проводов. Надев клемму провода на «минусовой» вывод аккумуляторной батареи, включаем мотор-редуктор подрулевым переключателем. Выключаем очиститель, после чего дожидаемся остановки вала мотор-редуктора. В этом положении устанавливаем кривошип по метке.



Метка 1 на кривошипе должна совпадать с ребром 2 на мотор-редукторе.


Затягиваем гайку крепления кривошипа. Дальнейшую установку очистителя ветрового стекла проводим в обратной последовательности.
