Работу проводим при замене подрулевых переключателей, соединителя переключателей с барабанным устройством, а также при снятии рулевой колонки и панели приборов.
Отсоединяем клемму провода от «минусового» вывода аккумуляторной
батареи.
Для снятия подрулевых переключателей...
...ключом Тогх Т-20 отворачиваем два самореза крепления кожухов рулевой колонки.
Снимаем верхний кожух рулевой колонки, преодолевая сопротивление четырех фиксаторов.

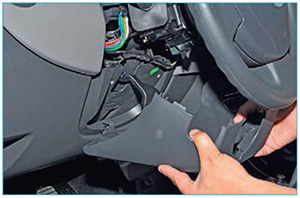

Снимаем нижний кожух рулевой колонки.
Крестообразной отверткой отворачиваем два самореза крепления левого подрулевого переключателя.
Вынимаем левый переключатель из соединителя.

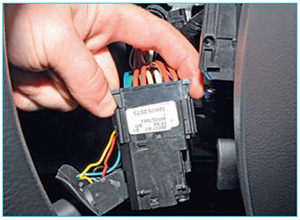

Сжимаем два фиксатора колодки...

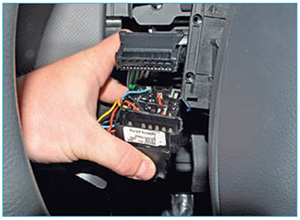

...отсоединяем колодку проводов от разъема переключателя...
...и снимаем левый подрулевой переключатель.
Для снятия правого подрулевого переключателя снимаем катушку им-мобилайзера (см. «Замена катушки иммобилайзера и выключателя зажигания»).
Крестообразной отверткой отворачиваем два самореза крепления правого подрулевого переключателя.
Вынимаем переключатель из соединителя.
Сжав два фиксатора колодки, отсоединяем колодку проводов от
разъема переключателя...
...и снимаем правый подрулевой переключатель.
Устанавливаем подрулевые переключатели в обратной
последовательности.
При установке кожухов рулевой колонки...
...саморезы крепления кожухов проводим через отверстия в
бобышках корпуса соединителя подрулевых переключателей (для
наглядности показано на снятых кожухах и соединителе подрулевых
переключателей).
Для снятия соединителя переключателей с барабанным устройством
устанавливаем передние колеса в положение, соответствующее
прямолинейному движению автомобиля. Снимаем рулевое колесо (см. «Снятие
рулевого колеса»).
Снимаем кожухи рулевой колонки, как показано выше.
Перед снятием соединителя с рулевой колонки (для удобства
последующей сборки) лучше заблокировать барабан устройства от
проворачивания. Для этого при необходимости доворачиваем на
небольшой угол барабан, совмещая впадину между двумя выступами
барабана с пазом корпуса...
...и вставляем деревянный клин.
Ключом Тогх Т-20 отворачиваем на несколько оборотов винт крепления соединителя.
Надавив на головку винта вдоль его оси...

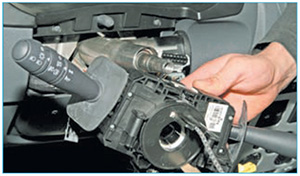

...сдвигаем соединитель с рулевой колонки.
Отсоединяем колодки проводов от под-рулевых переключателей (см.
выше) и снимаем соединитель с переключателями в сборе.
Устанавливаем соединитель с барабанным устройством и подрулевыми
переключателями в обратной последовательности.
При установке соединителя совмещаем...
...выступ в гнезде корпуса соединителя...

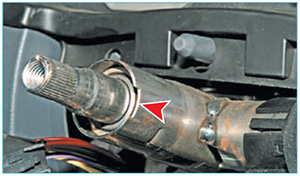

...с пазом на торце трубы рулевой колонки
