Ниссан Жук. Электросхемы - часть 6

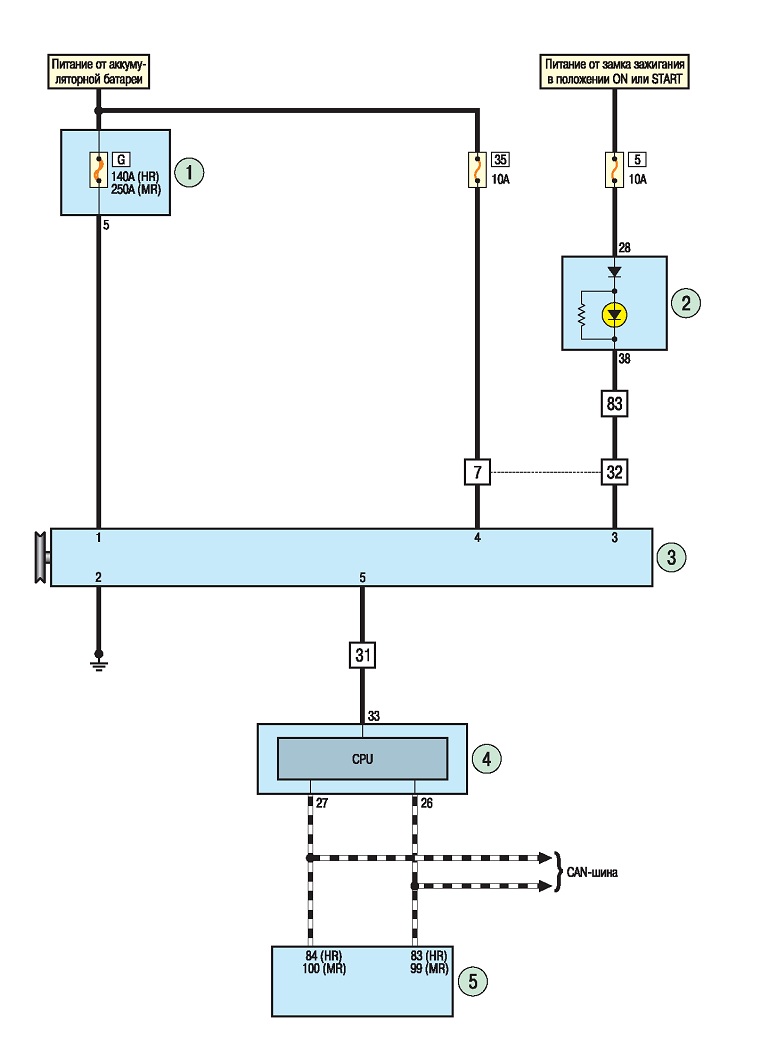

Схема 9. Система зарядки: 1 - блок силовых предохранителей на клемме «плюс» аккумуляторной батареи; 2 - комбинация приборов; 3 - генератор; 4 - монтажный блок в моторном отсеке; 5 - электронный блок управления двигателем

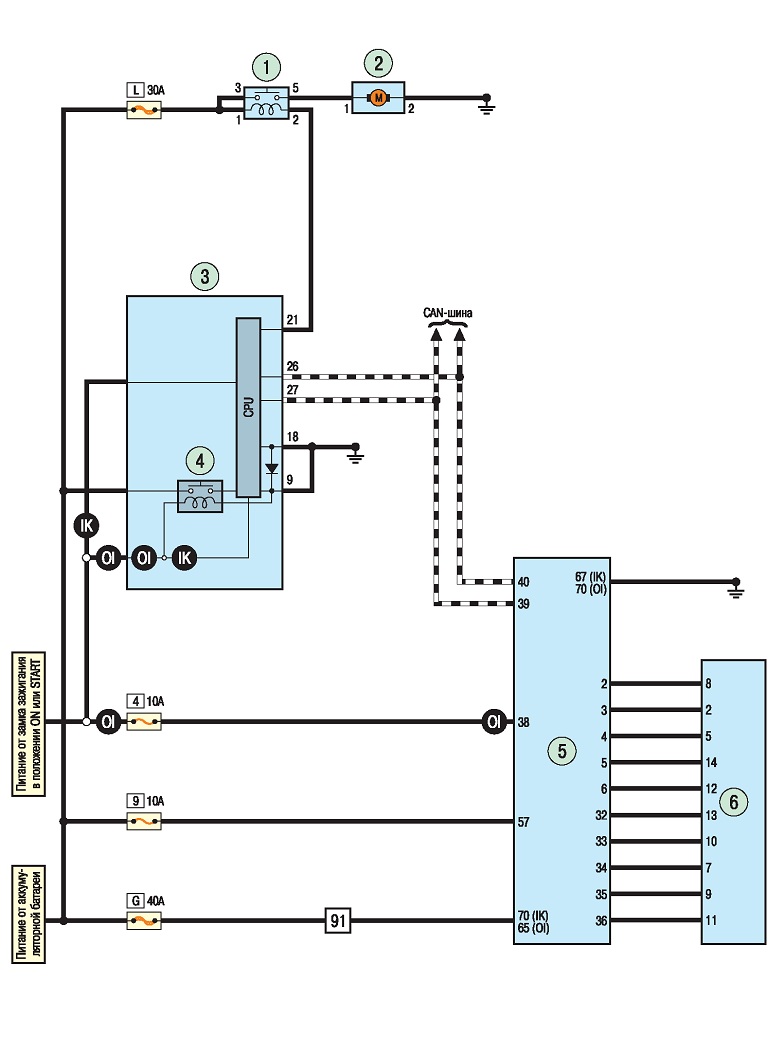

Схема 10. Омыватель фар: 1 - реле омывателя; 2 - электронасос омывателя; 3 - монтажный блок в моторном отсеке; 4 - реле системы зажигания; 5 - блок управления электрооборудованием; 6 - блок подрулевых переключателей
Схема 11. Стеклоочистители и омыватели ветрового окна и окна двери задка: 1 - монтажный блок в моторном отсеке; 2 - реле стеклоочистителя ветрового окна (низкая/высокая скорость); 3 - реле системы зажигания; 4 - реле стеклоочистителя ветрового окна; 5 - электронасос омывателей; 6 - датчики освещенности и дождя; 7 - блок подрулевых переключателей; 8 - моторедуктор стеклоочистителя ветрового окна; 9 - CAN-шина; 10 - комбинация приборов; 11 - блок управления электрооборудованием; 12 - моторедуктор стеклоочистителя окна двери задка
