Ниссан Жук. Электросхемы - часть 5

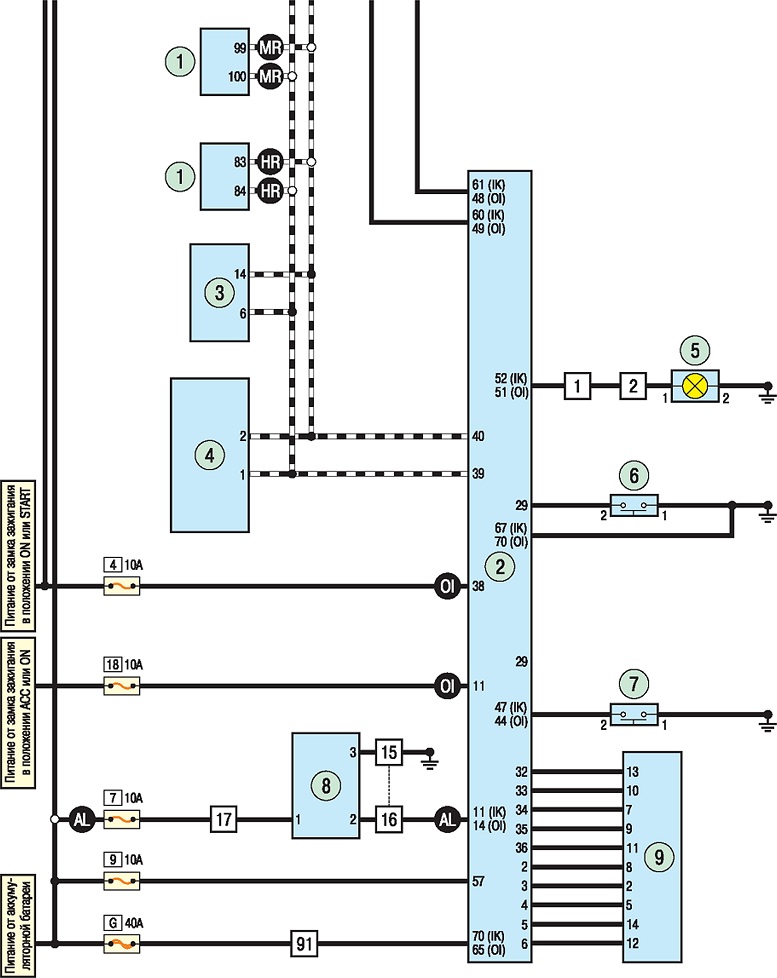

Схема 8а. Наружное освещение: 1 - электронный блок управления двигателем; 2 - блок управления электрооборудованием; 3 - CAN-шина; 4 - комбинация приборов; 5 - задний противотуманный фонарь; 6 - выключатель аварийной сигнализации; 7 - выключатель плафона освещения салона (дверь водителя); 8 - датчики освещенности и дождя;
9 - подрулевые переключатели

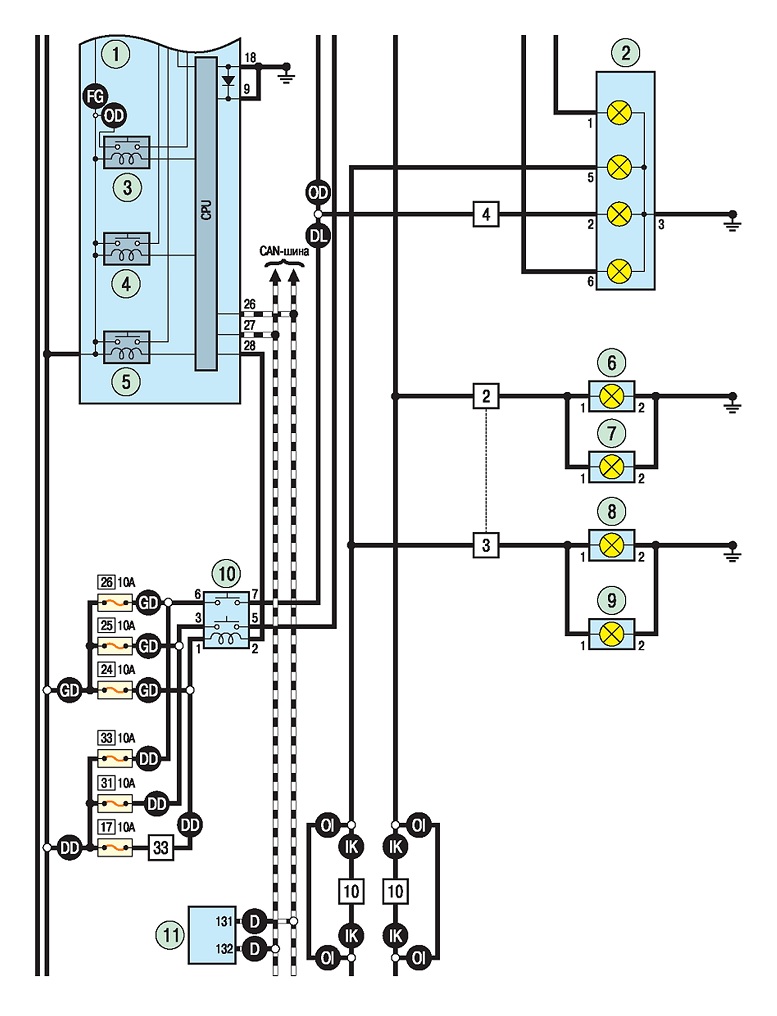

Схема 86. Наружное освещение: 1 - монтажный блок в моторном отсеке; 2 - левый задний фонарь; 3 - реле света заднего хода; 4 - реле ближнего света; 5 - реле дальнего света; б - правый боковой указатель поворота; 7 - правый передний указатель поворота; 8 - левый боковой указатель поворота; 9 - левый передний указатель поворота;
10 - реле дневных ходовых огней; 11 - электронный блок управления двигателем

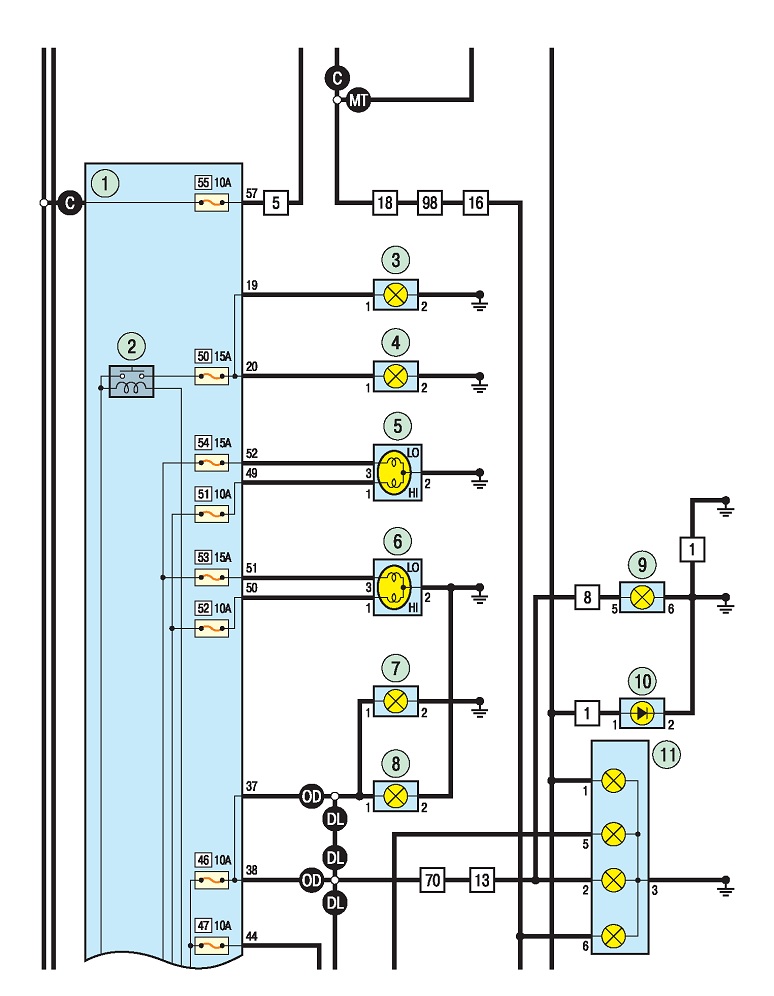

Схема 8в. Наружное освещение: 1 - монтажный блок в моторном отсеке; 2 - реле противотуманных фар; 3 - правая противотуманная фара; 4 - левая противотуманная фара; 5 - правая фара головного света; 6 - левая фара головного света; 7 - правый передний габаритный огонь; 8 - левый передний габаритный огонь; 9 - фонарь освещения номерного знака; 10 - дополнительный стоп-сигнал; 11 - правый задний фонарь

Схема 8г. Наружное освещение: 1 - регулятор электрокорректора света фар; 2 - электрокорректор правой фары; 3 - электрокорректор левой фары; 4 - выключатель стоп-сигнала; 5 - селектор управления вариатором
