Ниссан Жук. СНЯТИЕ И УСТАНОВКА ПАНЕЛИ ПРИБОРОВ

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключи TORXT30, «на 10», «на 12», «на 19».

ПРЕДУПРЕЖДЕНИЕ

Работа по снятию панели приборов доста­точно трудоемка, поэтому, не имея навыков и опыта, лучше обратиться в специализиро­ванный сервисный центр.

1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

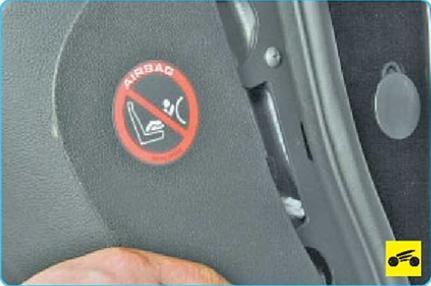

2.     Подденьте правую облицовку торца панели приборов...

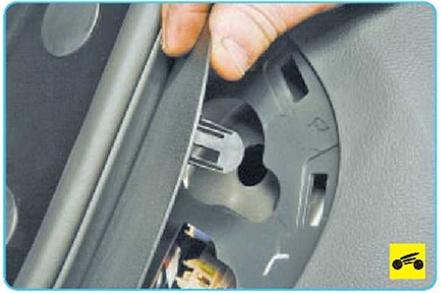

3.     ...и, преодолевая сопротивление фик­саторов крепления, снимите облицовку.

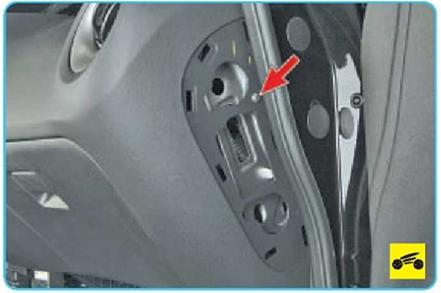

4.     Выверните винт бокового крепления панели приборов.





5.     Аналогично снимите левую облицовку торца панели приборов...





6.     ...и выверните винт бокового крепле­ния с левого торца панели приборов.

7.     Снимите вещевой ящик, располо­женный со стороны переднего пасса­жира (см. «Снятие и установка вещевого ящика со стороны переднего пассажира», с. 270).

8.     Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 174).

9.     Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля пола», с. 269).





10.     Выверните два болта кронштейна крепления рукояток привода замка капота и замка крышки люка топливного бака...





11.     ...и отведите кронштейн от панели приборов.





12.     Выверните винт крепления нижней облицовки панели приборов.





13.     Подденьте нижнюю облицовку панели приборов сверху и,преодолевая сопротив­ление фиксаторов крепления, отведите ее от панели приборов.

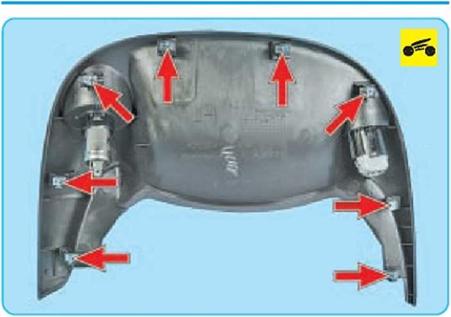

Так расположены фиксаторы крепления ни­жней облицовки панели приборов (вид с вну­тренней стороны).





14.  Отсоедините колодки жгута проводов от нижней облицовки панели приборов.





15.  Отсоедините от датчика температуры воздуха в салоне колодку жгута проводов...

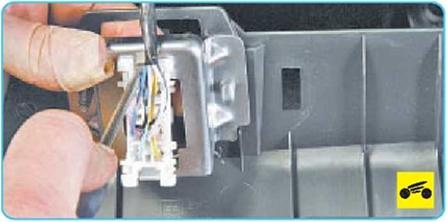

17.  Отверткой отожмите фиксатор креп­ления и отсоедините диагностический разъем от кронштейна нижней облицовки панели приборов. Снимите нижнюю обли­цовку панели приборов.

18.  Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой ко­лонки», с. 175).

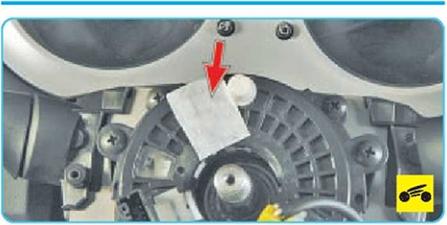

Для предотвращения случайного проворачи­вания контактного кольца при снятии зафик­сируйте его (например, скотчем).





19.    Выверните два винта крепления кон­тактного кольца рулевого колеса.

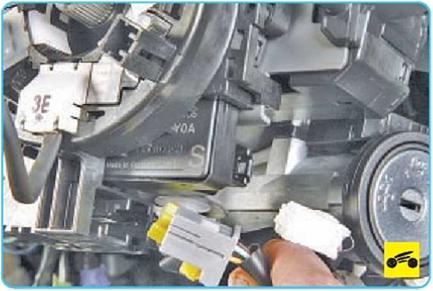

20.    Отсоедините от контактного кольца три колодки жгута проводов.





21.    Отожмите боковые фиксаторы креп­ления...





22.    ...и снимите контактное кольцо руле­вого колеса.

23.    Снимите подрулевые переключатели

(см. «Снятие и установка подрулевых пере­ключателей», с. 224).

24.    Снимите комбинацию приборов (см. «Снятие и установка комбинации прибо­ров», с. 235).

25.    Снимите блок управления системой отопления, кондиционирования и вентиля­ции (см. «Снятие и установка блока управ­ления системой отопления, кондициониро­вания и вентиляции», с. 294).

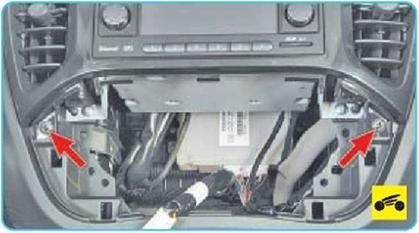

26.   Выверните два винта крепления па­нели приборов, расположенные в нише блока управления системой отопления, кондиционирования и вентиляции.





27.   Подденьте центральную накладку па­нели приборов...





28.         ...и, преодолевая сопротивление фиксаторов крепления, отведите накладку от панели приборов на длину присоединен­ного жгута проводов.





29.   Отсоедините колодку жгута проводов от индикатора состояния подушки безопас­ности переднего пассажира и снимите цен­тральную накладку панели приборов.

30.   Снимите головное устройство аудио­системы (см. «Снятие и установка головно­го устройства аудиосистемы», с. 236).

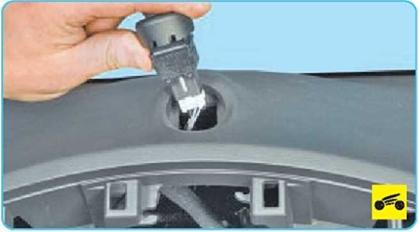

31. Подденьте выключатель аварийной сигнализации и, преодолевая сопротивле­ние фиксаторов его крепления, выведите наружу из полости панели приборов.

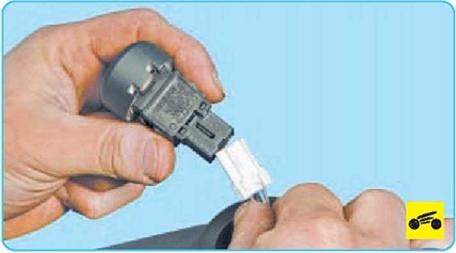

33.       ...отсоедините колодку жгута прово­дов от выключателя аварийной сигнализа­ции и снимите выключатель.

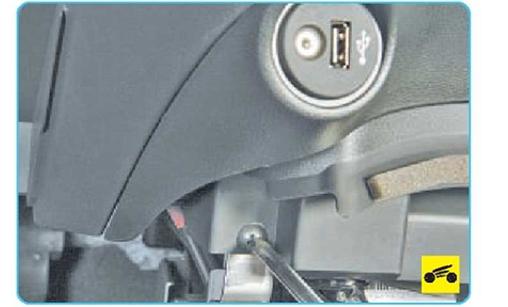

34.       Выверните винт крепления нижней накладки панели приборов.

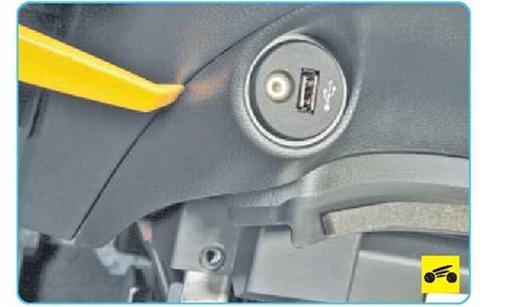

35.       Подденьте нижнюю накладку панели приборов...

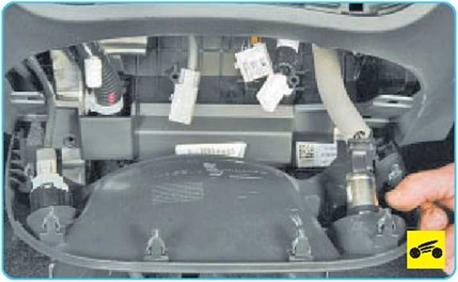

36.           ...и, преодолевая сопротивление фиксаторов крепления, отведите ее от па­нели приборов на длину присоединенного жгута проводов.

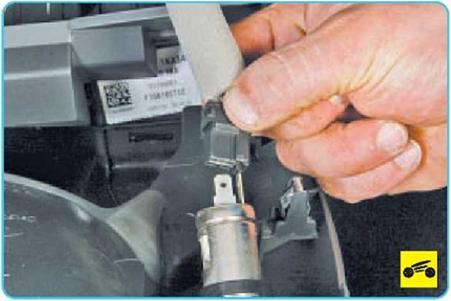

37.    Отсоедините колодки жгута проводов от электрической розетки...





38.    ...а также от блока порта USB и гнез­да AUX для подключения внешних уст­ройств. Снимите нижнюю накладку панели приборов.

39.    Снимите верхние облицовки перед­них стоек кузова (см. «Снятие и установка облицовок салона», с. 276).





40.    Выверните два верхних винта (второй винт расположен симметрично с правой стороны) бокового крепления панели при­боров.





41.    Выверните винт переднего крепления панели приборов, расположенный в нише комбинации приборов.

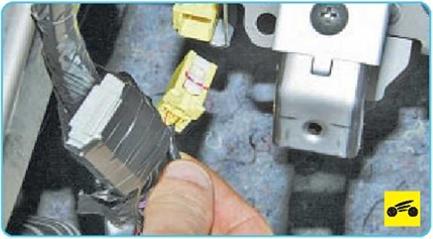

42.    Разъедините колодки жгута проводов подушки безопасности переднего пасса­жира.





43.    Выверните болт крепления крон­штейна подушки безопасности переднего пассажира к усилителю панели приборов (вид снизу)...





44.    ...и извлеките болт. Аналогично вы­верните второй болт крепления кронштей­на подушки безопасности переднего пас­сажира к усилителю панели приборов.





45.    Снимите накладку в сборе с датчиком солнечной освещенности с панели прибо­ров (см. «Замена датчика солнечной осве­щенности», с. 294).


46.  Выверните болт переднего крепления панели приборов, расположенный под на­кладкой датчика солнечной освещенности.

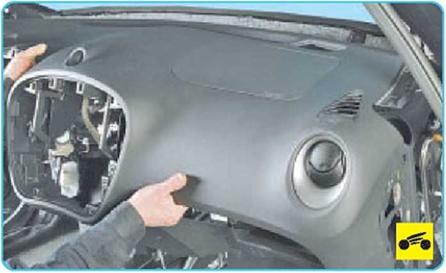

47.  Убедитесь в том, что от панели при­боров отсоединены все колодки проводов и вывернуты все винты и болты крепления, и снимите панель приборов.

48.  Установите панель приборов и все снятые детали в порядке, обратном снятию.
