Ниссан Жук. ПАНЕЛЬ ПРИБОРОВ

ОСОБЕННОСТИ КОНСТРУКЦИИ

Панель приборов представляет собой раз­борную конструкцию, состоящую из декора­тивной панели и усилителя панели приборов.





Декоративная панель - это формованная пластмассовая деталь, прикрепленная к уси­лителю панели приборов. К декоративной панели прикреплены органы управления ав­томобилем и системой отопления, кондицио­нирования и вентиляции; накладки, закрыва­ющие узлы, расположенные под панелью приборов, или служащие для установки при­боров и органов управления; сопла системы отопления и кондиционирования, вещевой ящик со стороны переднего пассажира, ком­бинация приборов, выключатель аварийной сигнализации, датчики солнечной освещен­ности и температуры воздуха в салоне.

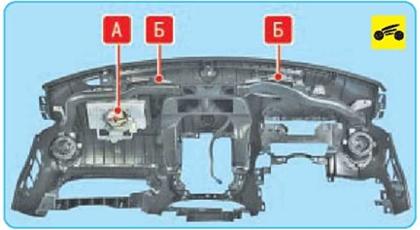

С внутренней стороны к декоративной па­нели прикреплены воздуховоды Б системы отопления, кондиционирования и вентиля­ции и подушка А безопасности переднего пассажира.

Усилитель панели приборов, в свою очередь, состоит из стальной арматуры, к которой прикреплены рулевая колонка, панель приборов и жгут проводов. Усили­тель крепится к передним стойкам, щиту передка и основанию кузова и включен в его силовую структуру.

ПРЕДУПРЕЖДЕНИЯ

На панели приборов установлена подушка безопасности переднего пассажира. Неква­лифицированное снятие панели приборов или ремонт отдельных ее узлов может вы­звать неожиданное срабатывание подушки и привести к травмам.

Приступать к операциям по снятию панели приборов можно только после полного раз­ряда конденсатора активатора. Для разряда конденсатора необходимо после отсоедине­ния провода от клеммы «минус» аккумуля­торной батареи подождать не менее 3 мин.







Ниссан Жук. СНЯТИЕ И УСТАНОВКА ВЕЩЕВОГО ЯЩИКА СО СТОРОНЫ ПЕРЕДНЕГО ПАССАЖИРА

1.    Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

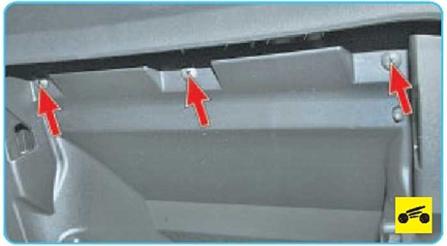

2.    Выверните винты нижнего крепления вещевого ящика к панели приборов.

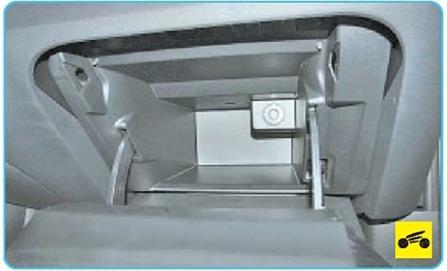

4.    ...и выверните винты верхнего крепле­ния вещевого ящика к панели приборов.





5.    Выведите вещевой ящик из панели приборов на длину присоединенного жгута проводов.





6.    Отсоедините от выключателя подушки безопасности переднего пассажира колод­ку жгута проводов и снимите вещевой ящик.





7.      При необходимости снимите ограни­читель открывания вещевого ящика. Для этого выверните винт крепления...

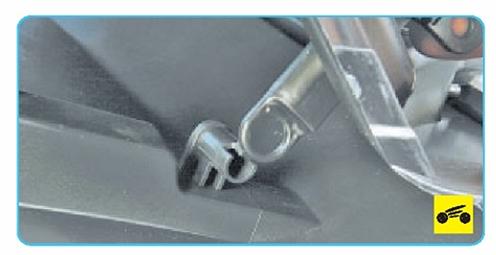

9.      Отсоедините проушину ограничителя от крышки вещевого ящика и снимите огра­ничитель открывания.

10.             Установите вещевой ящик со стороны переднего пассажира в порядке, обратном снятию.
