Ниссан Жук. ЗАМЕНА ТРОСОВ ПРИВОДА СТОЯНОЧНОГО ТОРМОЗА

Вам потребуются: ключи «на 10», «на 12», «на 19», отвертки с плоским и крестообразным лезвием, ключ для гаек колес.

Тросы привода стояночного тормоза за­меняйте при их чрезмерном вытягивании (невозможности регулировки стояночного тормоза), механических повреждениях и потере подвижности в оболочке.

Для замены переднего троса стояноч­ного тормоза выполните следующее.

1.

Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 269).

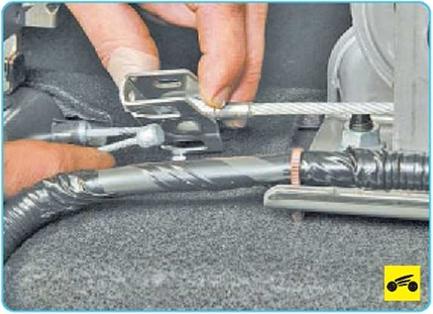

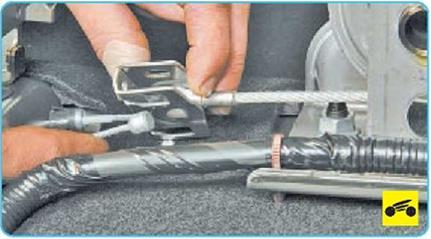

3.    Отсоедините наконечники задних тро­сов от уравнителя.

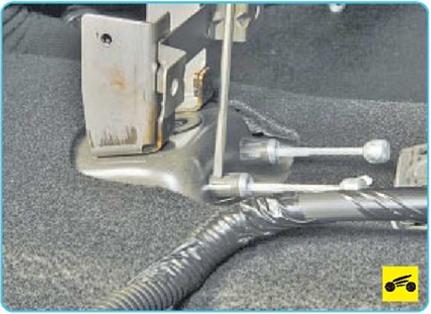

4.    Вытяните наконечник переднего троса из направляющей рычага привода стояноч­ного тормоза и снимите передний трос привода стояночного тормоза.

5.    Устанавливайте передний трос приво­да стояночного тормоза и все детали в по­рядке, обратном снятию.

Для замены задних тросов стояночного тормоза выполните следующее.

ПРИМЕЧАНИЕ

Снятие задних тросов привода стояночного тормоза показано на примере переднепри­водного автомобиля, процесс снятия троса привода стояночного тормоза с полнопри­водного автомобиля отличается количест­
вом и расположением мест крепления обо лочки троса.

1.     Ослабьте гайки крепления задних колес.

2.     Включите I передачу (переведите се­лектор вариатора в положение «Р») и уста­новите противооткатные упоры («башма­ки») под передние колеса.

ПРЕДУПРЕЖДЕНИЕ

Не блокируйте задние колеса стояночным тормозом.

3.     Поддомкратьте заднюю часть автомо­биля и установите на надежные опоры.

4.     Снимите задние колеса.

5.     Снимите подвижную скобу в сборе с направляющей колодок, не отсоединяя шланг от рабочего цилиндра, и закрепите проволокой на элементах подвески, не до­пуская скручивания или натяжения тормоз­ного шланга (см. «Снятие и установка тор­мозной скобы в сборе с направляющей ко­лодок тормозного механизма заднего колеса», с. 200).

6.     Снимите тормозной диск (см. «Замена тормозного диска тормозного механизма заднего колеса», с. 200).

7.

Снимите заднюю тормозную колодку (см. «Замена колодок стояночного тормо­за», с. 201).

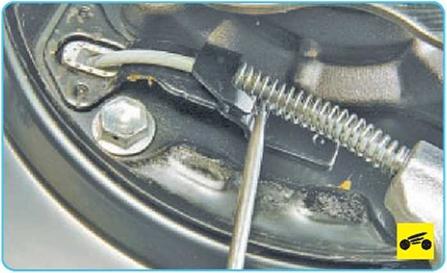

11.    Снимите рычаг с наконечника заднего троса.





12.    Выверните болт крепления наконеч­ника заднего троса привода стояночного тормоза...

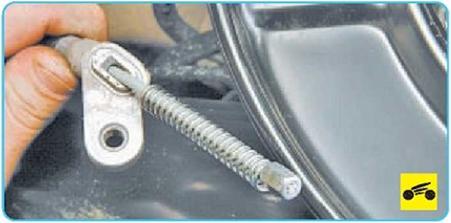

13.    ...и вытяните трос через отверстие в тормозном щите.

14.    Аналогично выполните операции п. 5-13 с другой стороны.

15.    Снимите термоэкраны дополнитель­ного глушителя и термоэкран трубы допол­нительного глушителя (см. «Снятие и уста­новка термоэкранов», с. 116).





16.    Нажмите на фиксаторы двух пластико­вых держателей крепления тросов привода стояночного тормоза к топливному баку...









18.     Извлеките тросы привода стояночно­го тормоза из держателей.

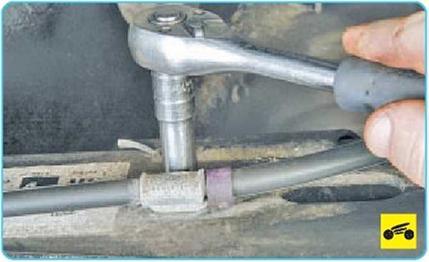

19.     Выверните болт крепления крон­штейна троса из отверстия в балке задней подвески...

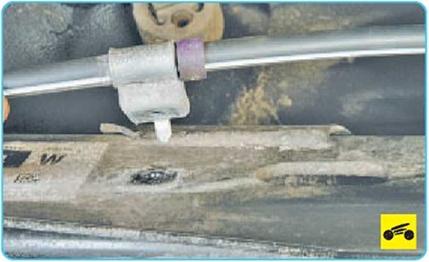

20.     ...и отсоедините кронштейн от балки.

21.     Аналогично отсоедините кронштейн троса от балки задней подвески с другой стороны.





22.     Извлеките тросы из держателей на кузове.

23.     Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 269).

24 ослабьте затяжку регулировочной гайки











26.

Сожмите фиксатор наконечника оболочки троса привода стояночного тор­моза и вытяните трос с уплотнителями из салона.



27.     Аналогично снимите второй задний трос привода стояночного тормоза.

28.     Установите на автомобиль новые тро­сы привода стояночного тормоза и все сня­тые детали в порядке, обратном снятию.
