Ниссан Жук. СНЯТИЕ И УСТАНОВКА РУЛЕВОЙ КОЛОНКИ

Вам потребуется: отвертки с плоским и крестообразным лезвием, ключи TORXT30, «на 12», «на 16», «на 19».

Рулевая колонка - один из важнейших элементов обеспечения безопасности до­рожного движения, поэтому заменяйте ус­тановленные в рулевой колонке валы руле­вого управления при наличии следующих дефектов:





-        люфт в карданном шарнире промежу­точного вала или повреждение его клеммо- вого соединения с валом рулевой колонки;





-        деформация или повреждение проме­жуточного вала, люфт в карданных шарни­рах, повреждение клеммового соединения нижнего шарнира с валом-шестерней ру­левого механизма;

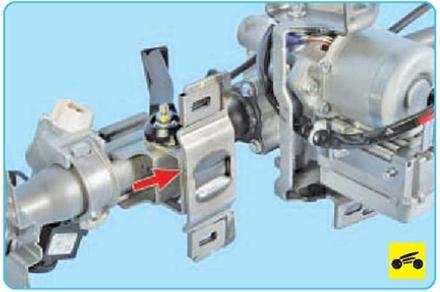

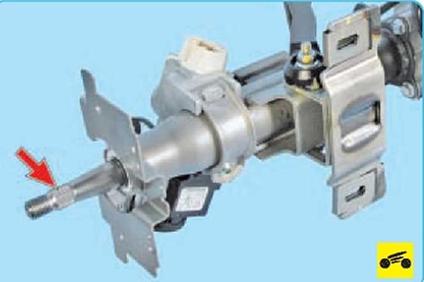

деформация или повреждение вала и деталей рулевой колонки, повреждение шлицев соединения вала со ступицей руле­вого колеса;

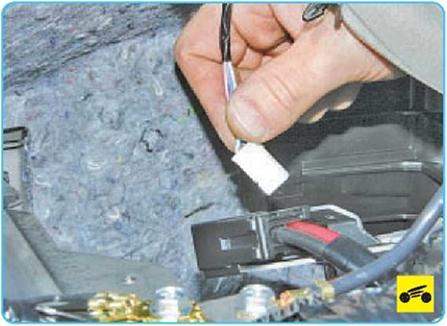

1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.

2.      Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 174).

3.      Снимите нижнюю облицовку панели приборов (см. «Снятие и установка панели приборов», с. 271).

4.      Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой колон­ки», с. 175).

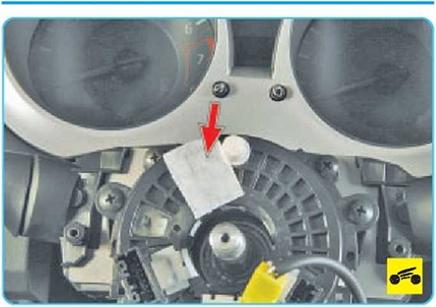

ПРИМЕЧАНИЕ

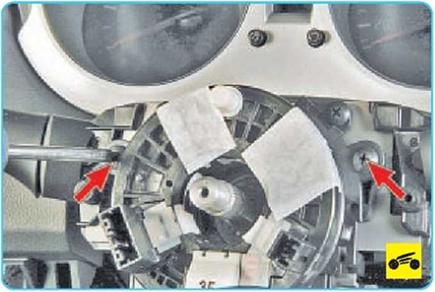

5.      Выверните два винта крепления кон­тактного кольца рулевого колеса.





6.      Отсоедините от контактного кольца три колодки жгута проводов.

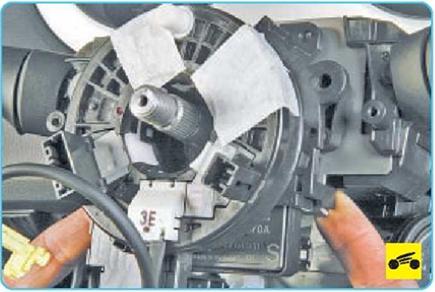

7.      Отожмите боковые фиксаторы крепле­ния...

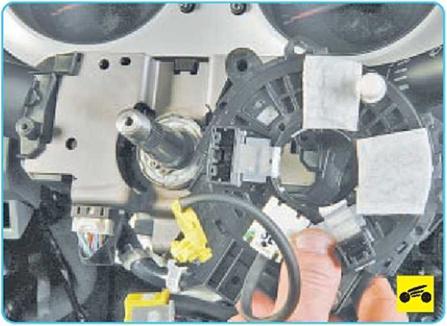

8.         ...и снимите контактное кольцо рулево­го колеса.

9.         Снимите подрулевые переключатели

(см. «Снятие и установка подрулевых пере­ключателей», с. 224).

10.    Снимите комбинацию приборов (см. «Снятие и установка комбинации прибо­ров», с. 235).





11.    Отсоедините от соединительной ко­лодки жгута проводов электроусилителя рулевого управления черную...





12.

...и белую колодки (для наглядности снята панель приборов). Отсоедините дер­жатель жгута проводов электроусилителя рулевого управления от кронштейна руле­вой колонки.

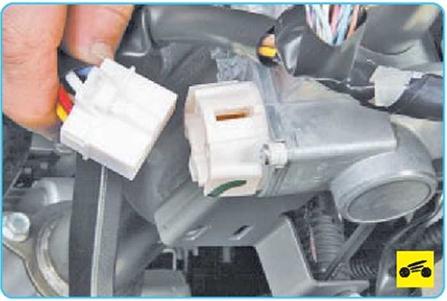

14. ...и отсоедините колодку жгута прово­дов от контактной группы выключателя (замка) зажигания.









16.      ...и разъедините колодки жгута про­водов антенного блока иммобилизатора.





17.      Отожмите фиксаторы держателя и от­соедините жгут проводов от рулевой ко­лонки.





18.      Отсоедините колодку жгута проводов от выключателя (замка) зажигания.

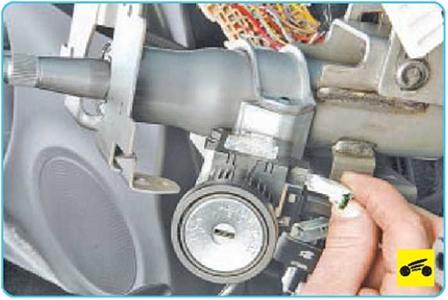

19.      Выверните винт Б. снимите фиксиру­ющую скобу А, отжав фиксаторы с двух сто­рон, и отсоедините наконечник троса бло­кировки селектора управления вариатором от выключателя (замка) зажигания.

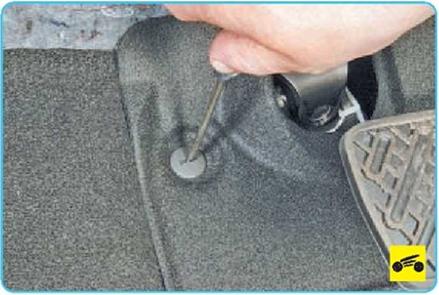

20.      Отверните фиксатор декоративного кожуха карданного шарнира промежуточ­ного вала...





21.      ...и извлеките фиксатор из отверстия. Аналогично извлеките фиксатор с другой стороны кожуха.

ПРИМЕЧАНИЕ









22.      Снимите декоративный кожух нижне­го карданного шарнира промежуточного вала рулевой колонки.

ПОЛЕЗНЫЙ СОВЕТ

При снятии рулевой колонки пометьте лю­бым доступным способом взаимное положе­ние клеммового соединения нижнего кар­данного шарнира промежуточного вала и ва­ла-шестерни рулевого механизма.






23.

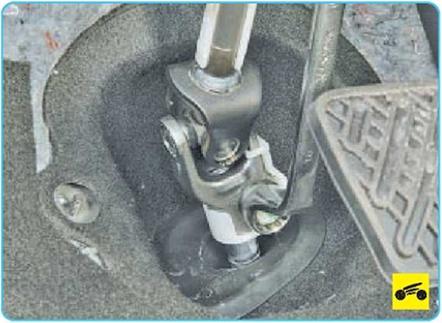

Выверните стяжной болт клеммового соединения нижнего карданного шарнира промежуточного вала...

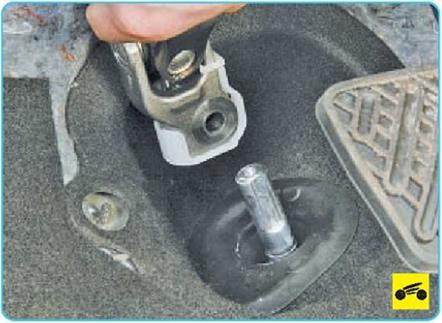

25.        Снимите нижний шарнир промежу­точного вала с вала-шестерни рулевого ме­ханизма.






26.     Удерживая рулевую колонку, отверни­те гайки ее крепления к усилителю панели приборов с правой...









28.

...а затем снимите рулевую колонку с автомобиля.

29.        Установите рулевую колонку и все де­тали в порядке, обратном снятию.
