Ниссан Жук. МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ МЕХАНИЧЕСКОЙ КОРОБКИ ПЕРЕДАЧ, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ

Причина неисправности	Способ устранения
Вибрация, шум в коробке передач
Ослабление крепления или повреждение опор подвески двигателя и коробки передач	Затяните крепление или замените опоры
Износ или повреждение шестерен и подшипников	Отремонтируйте коробку передач на сервисе
Залито масло несоответствующей марки	Залейте масло соответствующей марки
Недостаточный уровень масла	Долейте масло до нормы
Нарушение регулировки холостого хода двигателя	Отрегулируйте холостой ход двигателя
Утечка масла
Разрушение, повреждение сальников или уплотнительных колец	Замените сальники или уплотнительные кольца
Затрудненное переключение передач и скрежет при переключении
Неполное выключение сцепления	Удалите воздух из гидропривода выключения сцепления
Неисправность тросов привода переключения передач	Замените тросы привода переключения передач
Ослабление пружин синхронизаторов	Отремонтируйте коробку передач на сервисе
Залито масло несоответствующей марки	Залейте масло соответствующей марки
Самопроизвольное выключение передач
Износ вилок переключения передач или поломка пружин фиксаторов	Отремонтируйте коробку передач на сервисе
Увеличенный зазор муфты синхронизатора на ступице	Тоже

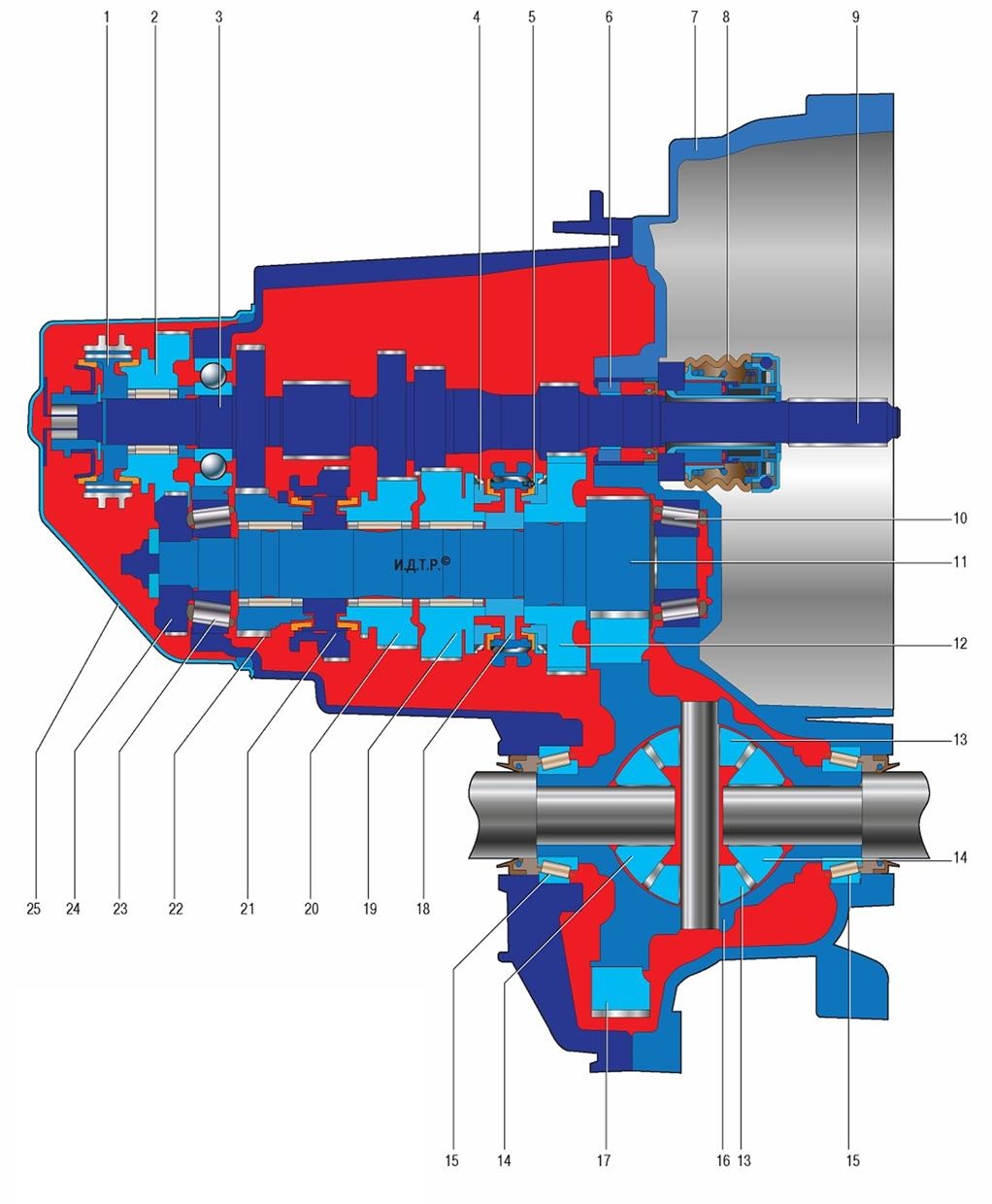

Рис. 6.2. Схема пятиступенчатой механической коробки передач:

1 - синхронизатор V и передачи заднего хода; 2 - ведущая шестерня V передачи; 3 - задний подшипник первичного вала; 4 - конический синхронизатор II передачи; 5 - конический синхронизатор I передачи; б - передний подшипник первичного вала; 7 - картер сцепления; 8 - рабочий цилиндр выключения сцепления; 9 - первичный вал; 10 - передний подшипник вторичного вала; 11 - вторичный вал; 12 - ведомая шестерня I передачи; 13 - сателлит; 14 - шестерня дифференциала; 15 - подшипник дифференциала; 16 - коробка дифференциала; 17 - шестерня главной передачи; 18 - синхронизатор I и II передач (сборка); 19 - ведомая шестерня второй передачи; 20 - ведомая шестерня III передачи; 21 - синхронизатор III и IV передач; 22 - ведомая шестерня IV передачи; 23 - задний подшипник вторичного вала; 24 - ведомая шестерня V передачи; 25 - крышка картера коробки передач

К передней части картера коробки передач присоединен картер 7 сцепления. Механизм включения V передачи и передачи заднего хода закрыт отдельной крышкой 25.

Привод управления механической коробкой передач состоит из кулисы 7 (рис. 6.3) рычага переключения передач 5 с шаровой опорой, установленной на основании кузова, тросов выбора 3 и переключения передач 2, а также механизма 11 выбора и переключения передач, расположенного на картере 12 коробки передач. Тросы выбора и переключения передач конструктивно отличаются друг от друга и невзаимозаменяемы.

Главная передача выполнена в виде пары цилиндрических шестерен, подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Дифференциал конический, свободный, с двумя сателлитами. Герметичность соединения внутренних шарниров привода передних колес с шестернями дифференциа-

ла обеспечена сальниками. В нижней части картера коробки передач расположена пробка сливного отверстия, а сбоку - пробка наливного (контрольного) отверстия.

На переднеприводный автомобиль Nissan Juke с турбодвигателем MR16DDT устанавливают шестиступенчатую механическую коробку передач.

ПРИМЕЧАНИЕ

Автомобиль с полным приводом оснащают вариатором CVT-M6, см. «Трансмиссия полноприводного автомобиля», с. 14 .

Главная передача выполнена в виде пары цилиндрических шестерен вторичного вала 18 и шестерни 25 (рис. 6.4), подобранных по шуму. Крутящий момент передается от ведомой шестерни главной передачи на дифференциал и далее на приводы передних колес.

Коробка передач и главная передача с дифференциалом имеют общий картер 36. К передней части картера коробки передач присоединен картер сцепления 14.

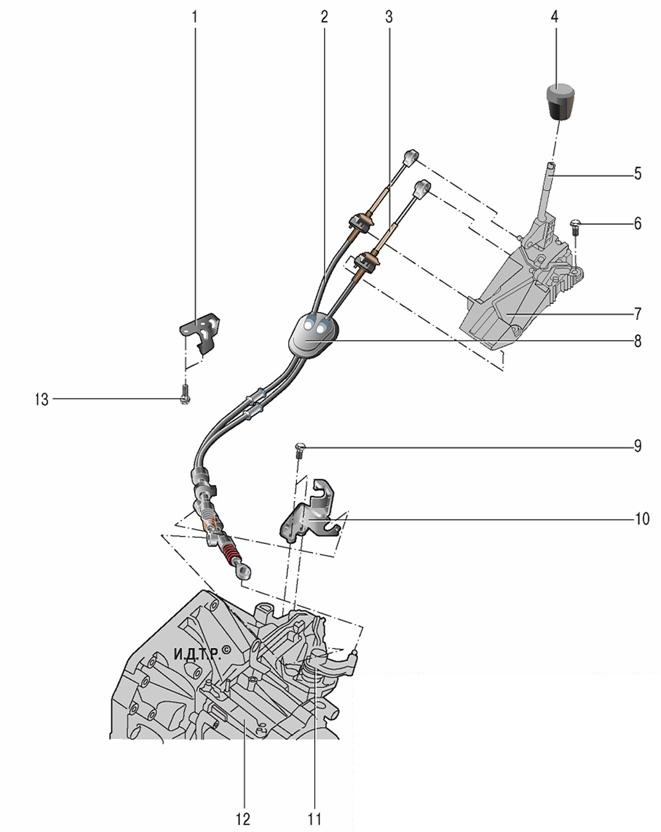

Рис. 6.3. Привод управления механической коробкой передач: 1 - кронштейн крепления тросов, 2 - трос переключения передач; 3 - трос выбора передач; 4 - рукоятка рычага переключения передач; 5 - рычаг переключения передач; 6, 9, 13 - болты крепления; 7 - кулиса рычага переключения передач; 8 - уплотнитель тросов;

10 - кронштейн крепления наконечников тросов;

11 - механизм выбора и переключения передач; 12 - коробка передач

Для ремонта механической коробки передач требуются большой набор специальных инструментов и соответствующая подготовка исполнителя, поэтому в данном подразделе рассмотрены только обслуживание, снятие и установка коробки передач, замена ее уплотнений. Для ремонта коробки передач обращайтесь в специализированный сервис.

Порядок замены масла в механической коробке описан в подразделе «Проверка уровня, доливка и замена масла в механической коробке передач», с. 128.
