Ниссан Жук. СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ HR16DE, MR16DDT

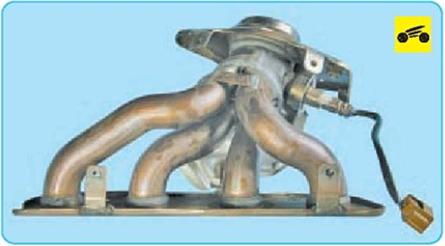

Отработавшие газы отводятся из двига­теля через выпускной коллектор.





Далее газы поступают в приемную трубу, объединенную в общий узел с каталитичес­ким нейтрализатором...





...из приемной трубы газы поступают в дополнительный глушитель...

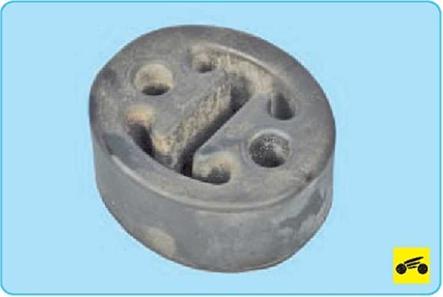

Элементы системы выпуска отработав­ших газов подвешены к кузову на четырех резиновых подушках.

Для защиты двигателя и основания кузо­ва от нагрева элементами системы над всей системой выпуска отработавших га­зов установлены термоэкраны.

Система выпуска отработавших газов не требует специального обслуживания. Достаточно периодически проверять на­дежность затяжки резьбовых соединений и целость подушек подвески.

ПОЛЕЗНЫЙ СОВЕТ

Периодически проверяйте систему выпуска отработавших газов. При повышенном уров­не шума от системы выпуска проверьте ее герметичность. Для этого пустите двига­тель и осмотрите всю систему. Проведите рукой над местами возможной утечки, не ка­саясь узлов, и вы сразу ощутите утечку га­зов. При необходимости замените проржа­вевшие и прогоревшие узлы.

ПРЕДУПРЕЖДЕНИЯ

Перед ремонтом дайте системе выпуска ос­тыть, так как во время работы двигателя она нагревается до высокой температуры. Отработавшие газы ядовиты, отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно от­кройте ворота!



Ниссан Жук. ЗАМЕНА ПОДУШЕК ПОДВЕСКИ СИСТЕМЫ ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ ДВИГАТЕЛЯ HR16DE, MR16DDT

Вам потребуется отвертка с плоским лезвием.

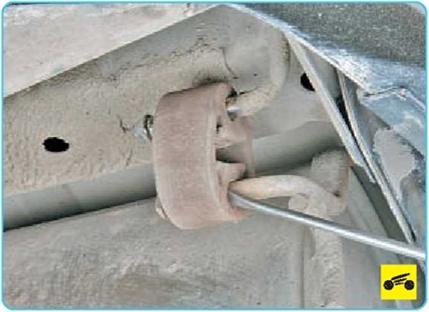

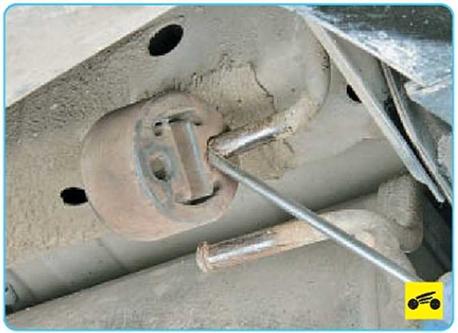

Все подушки заменяют одинаковыми приемами, поэтому процесс замены пока­зан на примере одной подушки.

1.

Установите автомобиль на смотровую канаву или подъемник.

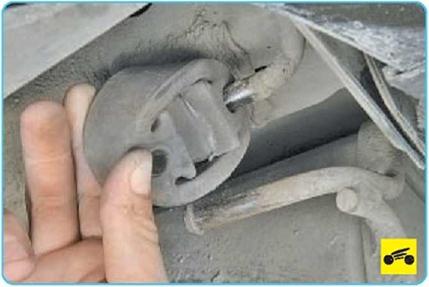

5.    ...и снимите подушку с кронштейна ку­зова.



В случае необходимости поврежденную по душку можно просто срезать.

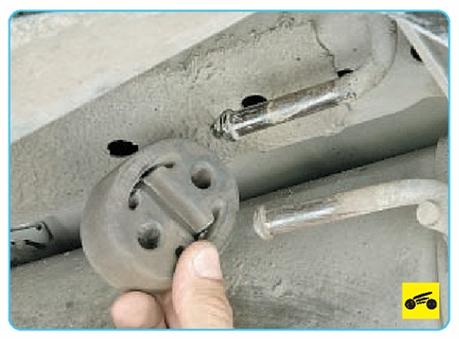

6.    Установите новую подушку в порядке, обратном снятию. Для облегчения установ­ки подушки подвески смажьте мыльным раствором кронштейны кузова и элемента системы выпуска.
