Ниссан Жук. СНЯТИЕ И УСТАНОВКА ВПУСКНОЙ ТРУБЫ ДВИГАТЕЛЯ HR16DE, MR16DDT



Вам потребуются: ключ «на 8», торцовая головка «на 10», пассатижи, отвертка с плоским лезвием.

1.      Отсоедините провод от клеммы «ми­нус» аккумуляторной батареи.





2.      Снимите электромагнитный клапан продувки адсорбера (см. «Снятие и уста­новка электромагнитного клапана продув­ки адсорбера», с. 112).





3.      Извлеките держатель жгута проводов электромагнитного клапана продувки ад­сорбера из кронштейна на впускной трубе.

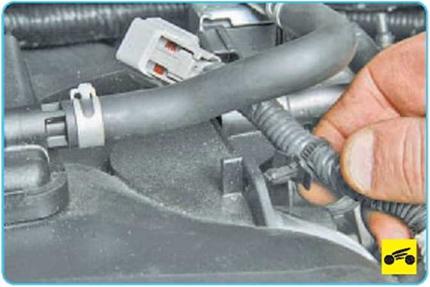

4.      Извлеките жгут проводов клапана из держателя на впускной трубе.

5.      Отсоедините воздухоподводящий ру­кав от дроссельного узла и отведите узел от впускной трубы, не отсоединяя от него шланги подвода и отвода охлаждающей жидкости, а также колодку жгута проводов (см. «Снятие и установка дроссельного узла», с. 108).

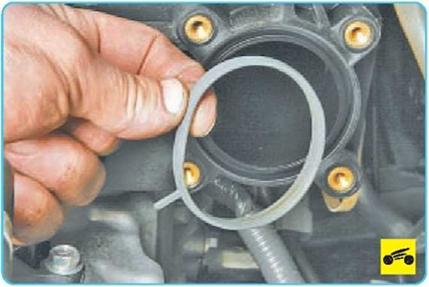

6.      Извлеките уплотнительную прокладку дроссельного узла из пазов впускной трубы.

После каждого снятия дроссельного узла прокладка подлежит замене.





7.          Сожмите пассатижами ушки хо­мута крепления шланга вакуумного усилителя тормозов, сдвиньте хомут по шлангу...





8.       ...и снимите шланг со штуцера впуск­ной трубы.





9.          Сожмите отогнутые ушки хомута крепления шланга системы вентиляции картера к патрубку впускной трубы, сдвиньте хомут по шлангу и отсоедините шланг.

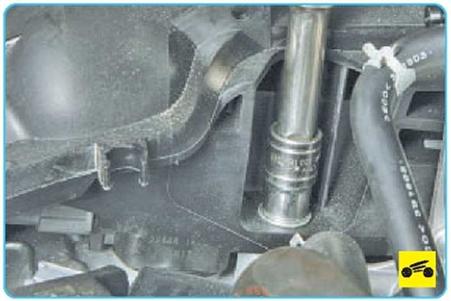

11.     ...и левый болты крепления крон­штейнов впускной трубы к крышке головки блока цилиндров.





12.     Отожмите фиксатор крепления рас­ширительного бачка...

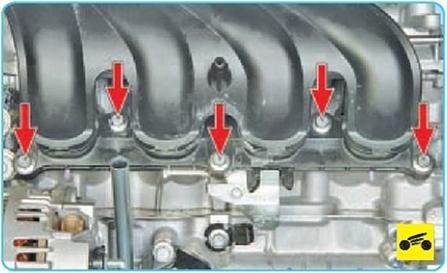

14. Выверните болты крепления впуск­ной трубы к головке блока цилиндров...









16. Извлеките уплотнительную прокладку из пазов впускной трубы.

ПРИМЕЧАНИЕ

При каждом снятии и установке впускной тру­бы заменяйте уплотнительную прокладку.





17.                     Установите впускную трубу и все де­тали в порядке, обратном снятию.
