Nissan Qashqai, Qashqai+2. ЗАМЕНА НАРУЖНОЙ РУЧКИ И ВЫКЛЮЧАТЕЛЯ ЗАМКА ПЕРЕДНЕЙ ДВЕРИ

Показана замена наружной ручки и выклю­чателя замка левой двери. Ручку и выключа­тель замка правой двери заменяют аналогич­но. Механизм привода замка передней двери показан на рис. 11.1.

Вам потребуются: торцовая головка «на 10», ключ TORX Т20, две длинные от­вертки с плоским лезвием.

1.        Снимите обивку передней двери (см. «Снятие и установка обивки передней двери», с. 286).

2.        Снимите стекло передней двери (см. «Замена стекла передней двери», с. 288).




Рис. 11.1. Привод замка передней двери: 1 - внутренняя ручка; 2,6- тросы привода замка; 3 - основание наруж­ной ручки; 4 - наружная ручка; 5 - выключатель замка; 7 - тяга выключателя замка; 8 - рычаг выключателя замка; 9 - замок передней двери








3.     Снимите стеклоподъемник передней две­ри (см. «Замена стеклоподъемника передней двери», с. 288).





4.     Подденьте и отсоедините заглушку от­верстия болта крепления выключателя замка передней двери.





5.     Выверните болт крепления выключателя замка передней двери.

ПРИМЕЧАНИЕ

Часть последующих операций для наглядно­сти показана на снятом основании наружной ручки.

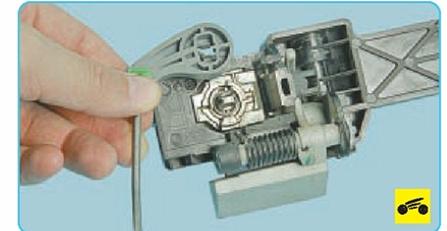

6.     Сверху через проем стекла передней двери аккуратно спрессуйте рычаг с вала вы­ключателя замка...




7. ...и снимите его.

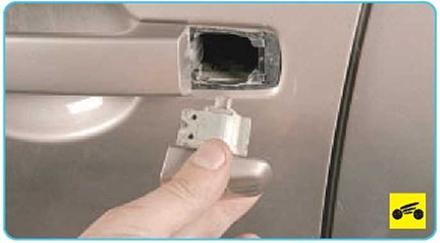

8.   Извлеките выключатель замка из проема двери.





9.   Поднимите ручку, сдвиньте ее назад в на­правлении, противоположном движению ав­томобиля...

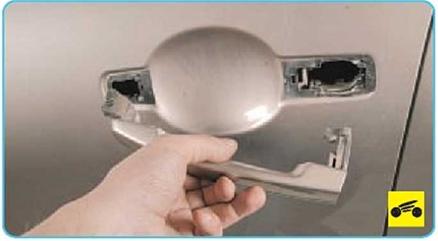

10. ...и снимите наружную ручку



11. Снимите задний...





12.       ...и передний уплотнители наружной ручки.






13.   Сдвиньте основание наружной ручки и, выведя кронштейны основания из зацепления с упорами на панели двери...





14.

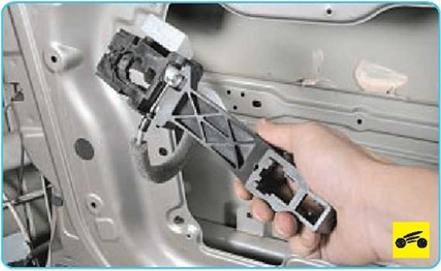

...выведите основание наружной ручки из монтажного проема внутренней панели пе­редней двери. Разверните его креплениями троса вверх.

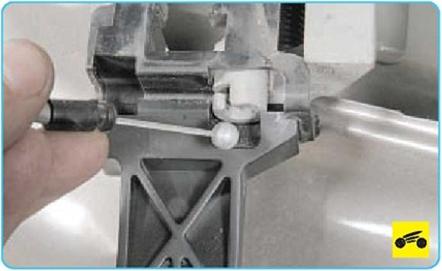

15. Отсоедините наконечник оболочки тро­са от кронштейна основания наружной ручки...











16.   ...а наконечник троса от наружной ручки и снимите основание.

17.   Установите наружную ручку и все детали в порядке, обратном снятию.
