Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ

Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА МОНТАЖНЫХ БЛОКОВ

Вам потребуется ключ «на 10».

В связи с большим количеством проводов, присоединяемых к монтажным блокам, и потребностью в специальной карте их расположения работу по снятию и установке переднего и салонного монтажных блоков проводите на специализированной станции технического обслуживания. В данном подразделе описан лишь процесс снятия и установки заднего монтажного блока предохранителей и блока предохранителей, прикрепленного к клемме «плюс» аккумуляторной батареи.

Для снятия блока предохранителей, прикрепленного к клемме «плюс» аккумуляторной батареи выполните следующее.

1. Откройте капот и установите его на упор.

2. Отогните крышку клеммы, ослабьте затяжку гайки стяжного болта наконечника...

3. ...и отсоедините провод от клеммы «плюс» аккумуляторной батареи.

4. Снимите защитную крышку, потянув ее вверх.

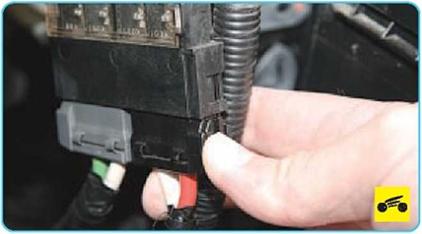

5. Нажмите на фиксатор колодки жгута проводов...

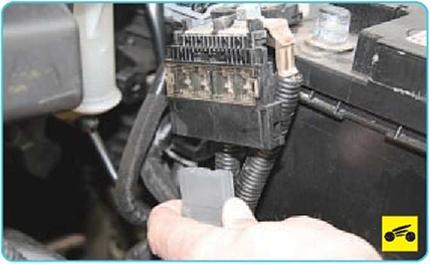

6. ...и отсоедините колодку от разъема монтажного блока.

7. Аналогично отсоедините вторую колодку жгута проводов от разъема монтажного блока.

8. Отверните гайку крепления наконечника силового провода к монтажному блоку...

9..снимите клеммный зажим...

10. ...и отведите силовой провод от монтажного блока.

11. Отверните гайку крепления второго силового провода и снимите монтажный блок.

ПРИМЕЧАНИЕ

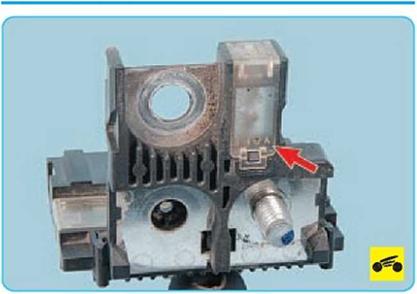

Предохранители монтажного блока, прикрепленного к клемме «плюс» аккумуляторной батареи, рассчитаны на ток соответственно 140...

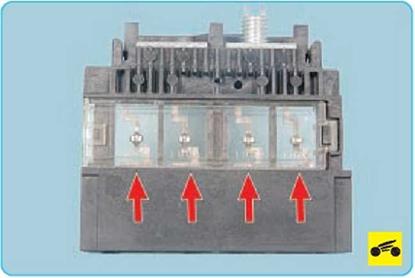

...80, 100, 100, 100 А (на прозрачную крышку монтажного блока нанесен номинал предохранителя). При выходе из строя какого-либо предохранителя замените монтажный блок.

12. Установите монтажный блок в порядке, обратном снятию.

Для снятия заднего монтажного блока в моторном отсеке выполните следующее.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.
