Nissan Qashqai, Qashqai+2. РАСПОЛОЖЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, ПЛАВКИХ ВСТАВОК И РЕЛЕ И ИХ ЗАМЕНА

Большинство цепей питания электрообору­дования автомобиля защищено предохрани­телями. Фары, электродвигатели вентилято­ров, топливный насос и другие мощные по­требители тока подключены через реле.

На автомобиле предохранители и реле ус­тановлены...

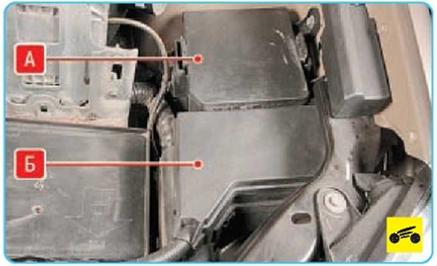

...в заднем А (рис. 10.1) и переднем Б (рис. 10.2) монтажных блоках, расположенных в моторном отсеке...

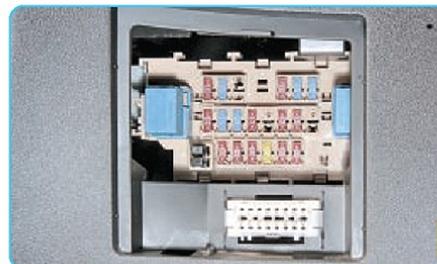

...в монтажном блоке, расположенном в са­лоне (рис. 10.3) автомобиля под крышкой в проеме нижней облицовки панели приборов...




















Рис. 10.1. Номера предохранителей и реле в заднем монтажном блоке, расположенном в моторном отсеке





Таблица                                                                                                                                                          10.1

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В ЗАДНЕМ

МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ

Номер предохра­нителя / реле

Сила тока,А

Цвет предо­хранителя

Защищаемая цепь

Предохранители

F1

15

Синий

Обогреватель стекла двери задка, обогреватель зеркал заднего вида

F2

15

Синий

Тоже

F3

15

Синий

Противотуманные фары

F4

30

Зеленый

Очиститель ветрового стекла

F5

15

Синий

Лампа ближнего света правой фары

F6

15

Синий

Лампа ближнего света левой фары

F7

10

Красный

Лампа дальнего света правой фары

F8

10

Красный

Лампа дальнего света левой фары

F9

10

Красный

Лампы габаритных огней

F10

-

-

Резерв

F11

15

Синий

Управление трансмиссией

F12

20

Желтый

Блок управления деигателем

F13

10

Красный

Компрессор кондиционера

F14

10

Красный

Лампы света заднего хода

F15

10

Красный

Коробка передач

F16

10

Красный

Система управления двигателем

F17

15

Синий

Топливный насос

F18

10

Красный

Система питания (топливные форсунки)

F19

10

Красный

Гидроэлектронный блок ABS

F20

-

-

Резерв

Реле

R6

-

-

Реле системы зажигания

R8

-

-

Реле обогреватель стекла деери задка

R16

-

-

Реле малых оборотов вентилятора системы охлаждения двигателя I

R17

—

—

Реле высоких оборотов вентилятора системы охлаждения двигателя II










...а также в дополнительном блоке плавких предохранителей, прикрепленном к клемме «плюс» аккумуляторной батареи.

Назначение предохранителей и реле зад­него монтажного блока А моторного отсека, а также защищаемые ими цепи указаны




в табл. 10.1, переднего монтажного блока Б моторного отсека - в табл. 10.2.

Назначение предохранителей и реле в мон­тажном блоке, расположенного в салоне ав­томобиля, приведены в табл. 10.3.

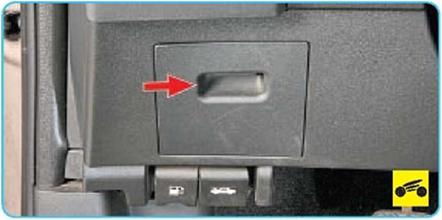

1.      Для получения доступа к монтажному блоку, расположенному в салоне, потяните за ручку крышки...




Рис. 10.2. Номера предохранителей и реле в переднем монтажном блоке, расположенном в моторном отсеке








Таблица                                                                                                                                                           10.2

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ, РЕЛЕ И ПЛАВКИХ ВСТАВОК

В ПЕРЕДНЕМ МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В МОТОРНОМ ОТСЕКЕ

Номер предохра­нителя / плавкой вставки / реле

Сила

тока,

А

Цвет

предохра­

нителя

Защищаемая цепь





Предохранители / плавкие вставки

F1

20

Желтый

Турбина охладителя воздуха (турбодизель)

F2

10

Красный

Блок переключателя режимов работы трансмиссии (автомобили с полным приводом)

F3

10

Красный

Генератор

F4

10

Красный

Звуковой сигнал

FL5

60/30/30

Желтый

Электроусилитель рулевого управления, насос омывателя фар, система ABS

F6

40

Зеленый

Система ABS, система курсовой устойчивости

F7

30

Зеленый

Электрообогреватель салона (для автомобиля с дизельным двигателем)

F8

30

Зеленый

Тоже

F9

30

Зеленый

»

F10

-

-

Резерв

FL11

50/30/40

Синий

Вентилятор системы охлаждения двигателя, зажигание

F12

40

Зеленый

Блок управления электрооборудованием салона

Реле

R3

-

-

Звуковой сигнал

R4

-

-

Вентилятор системы охлаждения двигателя

R5

-

-

Насос омывателя фар

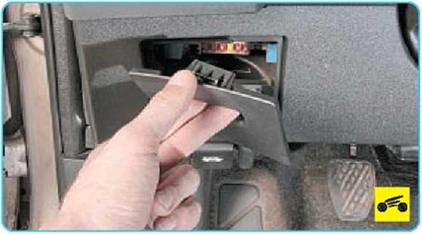

2.     ...и снимите крышку, преодолевая упру­гое сопротивление фиксаторов.

ПРИМЕЧАНИЕ

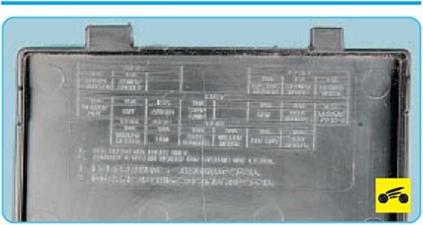

На внутреннюю сторону декоративной крыш­ки нанесены схема расположения и назначе­ние предохранителей.

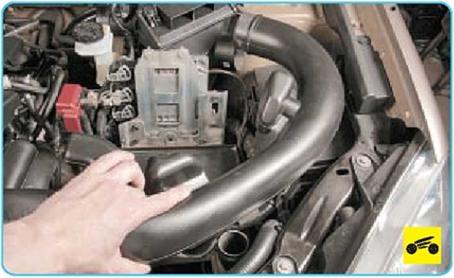

3.   Для получения доступа к монтажным бло­кам, расположенным в моторном отсеке, сни­мите воздухозаборник (см. «Снятие и уста­новка воздухозаборника», с. 115).

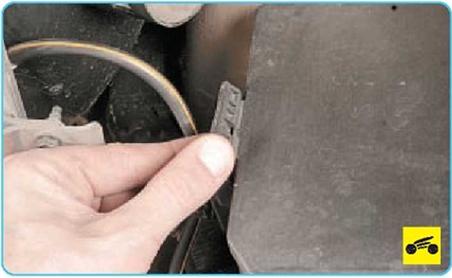

4.    Отожмите фиксатор заднего монтажного блока...

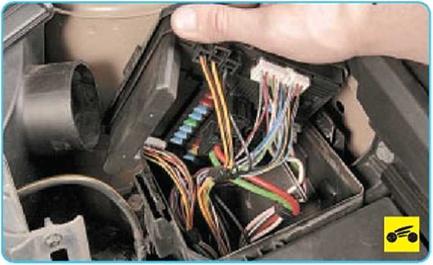

5.    ...приподнимите монтажный блок из кор­пуса...





6.    ...и разверните блок для удобной работы с ним.

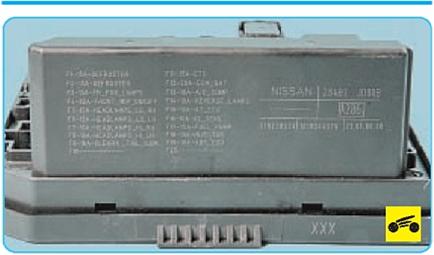

На стенку монтажного блока реле и предо­хранителей, расположенного в моторном от­секе, нанесены обозначения предохраните­лей и защищаемые ими цепи.








7.     Отожмите фиксатор крышки переднего монтажного блока предохранителей, реле и плавких вставок...

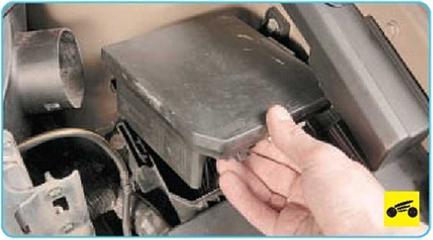

8.     ...и снимите крышку

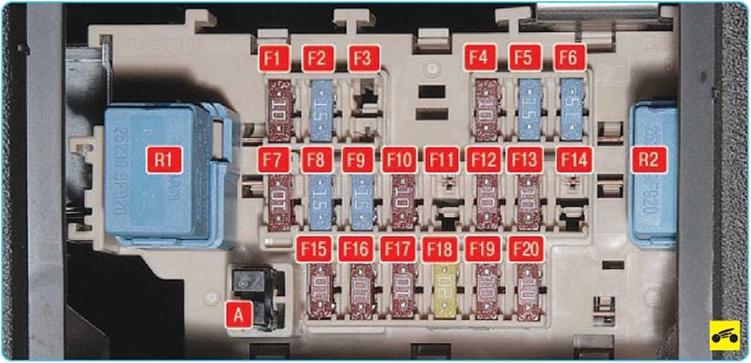

Рис. 10.3. Номера предохранителей и реле в монтажном блоке, расположенном в салоне: А – пинцет





















Таблица 10.3

НАЗНАЧЕНИЕ ПРЕДОХРАНИТЕЛЕЙ И РЕЛЕ В МОНТАЖНОМ БЛОКЕ, РАСПОЛОЖЕННОМ В САЛОНЕ




Номер предохра­нителя / реле

Сила тока,А

Цвет предо­хранителя

Защищаемая цепь

Предохранители

F1

10

Красный

Аудиосистема, электропривод наружных зеркал

F2

15

Синий

Передняя розетка

F3

-

-

Резерв

F4

10

Красный

Кондиционер, электрообогреватель салона

F5

15

Синий

Электромотор отопителя

F6

15

Синий

Тоже

F7

10

Красный

Дополнительное оборудование

F8

15

Синий

Датчики вариатора (механическая КП)

F9

15

Синий

Аудиосистема

F10

10

Красный

Лампы стоп-сигналов

F11

-

-

Резерв

F12

10

Красный

Блок управления электрооборудованием салона

F13

10

Красный

Электрооборудование

F14

15

Синий

Розетка задняя (если установлена)

F15

10

Красный

Обогрев зеркал

F16

10

Красный

Блок управления электрооборудованием салона

F17

15

Синий

Электрооборудование

F18

20

Желтый

Моторедуктор стеклоочистителя ветрового окна

F19

10

Красный

Подушки безопасности системы SRC

F20

10

Красный

Обогрев сидений

Реле

R1

-

-

Дополнительное оборудование салона

R2

-

-

Электровентилятор отопителя






На внутреннюю сторону крышки переднего монтажного блока, расположенного в мотор­ном отсеке, нанесена схема расположения реле, предохранителей и плавких вставок.





9.   Прежде чем заменить перегоревшие пре­дохранитель или плавкую вставку, выясните причину перегорания и устраните ее. При по­исках неисправности просмотрите указанные в табл. 10.1-10.3 цепи, которые защищает данный предохранитель или плавкая вставка.




Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, и самодельными перемыч­ками - это может привести к повреждению электрических приборов и даже к пожару.

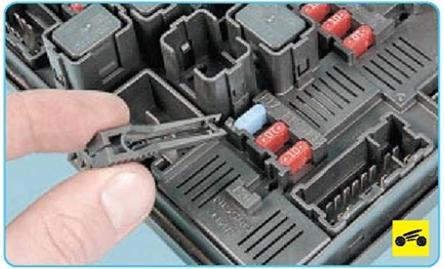

10. Снимите пинцет А (см. рис. 10.3) с дер­жателя монтажного блока, расположенного в салоне автомобиля.

11. Захватите пинцетом предохранитель.














12.   ...и извлеките его из контактного разъе­ма (для наглядности показано на снятом зад­нем монтажном блоке).





13.   Установите в контактный разъем предо­хранитель того же номинала, что и снятый.

ПОЛЕЗНЫЙ СОВЕТ

Для замены предохранителей заднего мон­тажного блока в моторном отсеке удобнее пользоваться пассатижами с тонкими губками.

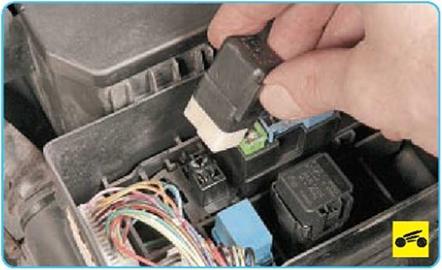

14.    При необходимости замены извлеките реле из монтажного блока, покачивая его из стороны в сторону..

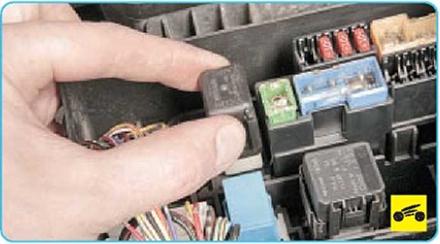

15.    ...и установите новое реле.

16.    Предохранители и реле всех монтажных блоков заменяют аналогично.

17.    Плавкие вставки заменяйте аналогично замене реле.
