РУЛЕВЫЕ ТЯГИ

Nissan Qashqai, Qashqai+2. ЗАМЕНА НАРУЖНОГО НАКОНЕЧНИКА РУЛЕВОЙ ТЯГИ

Вам потребуются: торцовая головка «на 14», ключи «на 13», «на 22»...

...и съемник шаровых шарниров.









Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, уста­новленном на опоры.

Замена наконечника показана на примере левой рулевой тяги, правый наконечник за­меняйте аналогично.

Резьба левого наконечника правая, а право­го - левая.

1.    Поднимите и установите на опору перед­нюю часть автомобиля со стороны заменяе­мого наконечника. Снимите колесо.



Затормозите автомобиль стояночным тор­мозом и установите под задние колеса про­тивооткатные упоры («башмаки»).



Если крепежные детали сильно загрязнены, очистите их металлической щеткой и обра­ботайте легкопроникающей смазкой, напри­мер WD-40.






2.    Измерьте и запишите длину свободной части резьбы рулевой тяги, чтобы при сборке по возможности не нарушить угол схождения колес (для наглядности показано на снятом рулевом механизме).





3. Отверните гайку крепления шарового паль­ца наконечника к рычагу поворотного кулака.

Гайки крепления шаровых пальцев наружных наконечников рулевых тяг самоконтрящиеся. При каждом снятии заменяйте гайки новыми.






4. Установите съемник шаровых шарниров.









5.    ...и выпрессуйте палец из бобышки пово­ротного кулака.



При отсутствии съемника палец шарового шарнира можно выбить резкими ударами молотка по торцу бобышки поворотного ку­лака, нанося удары вдоль оси рычага.

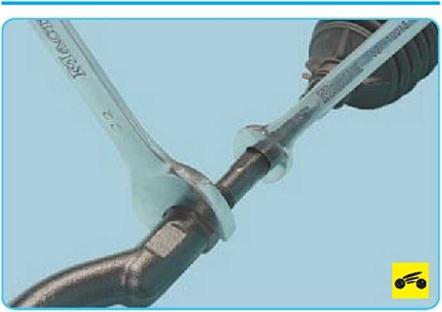

6.    Ослабьте затяжку контргайки наконечни­ка рулевой тяги (для наглядности показано на снятом рулевом механизме).

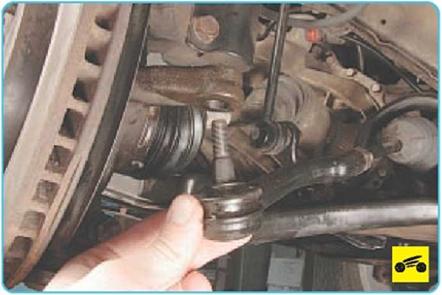

7.     Отверните наконечник от рулевой тяги, подсчитывая число оборотов, чтобы при уста­новке нового наконечника по возможности не изменилось схождение колес (для нагляднос­ти показано на снятом рулевом механизме).






8.     Установите новый наконечник в порядке, обратном снятию, навернув его на рулевую тягу на то число оборотов, которое было под­считано при снятии, и затяните контргайку мо­ментом, указанным в приложении 1.




9.      Повторно измерьте длину свободной ча­сти резьбы рулевой тяги. Эта длина должна соответствовать значению, измеренному в п. 2. Если это не так, ослабьте контргайку и либо наверните, либо сверните наконечник в зависимости от того, увеличилась или уменьшилась длина свободной части резьбы. Затяните контргайку и повторите проверку.

10. Проверьте и при необходимости отрегу­лируйте углы установки колес на станции тех­нического обслуживания.
