Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА РУЛЕВОЙ КОЛОНКИ

Nissan Qashqai, Qashqai+2. СНЯТИЕ И УСТАНОВКА РУЛЕВОЙ КОЛОНКИ

Рулевая колонка - один из важнейших элементов обеспечения безопасности дорожного движения, поэтому замените установленные в рулевой колонке валы рулевого управления или колонку в сборе при наличии следующих дефектов:

- деформация или повреждение промежуточного вала, люфт в карданном шарнире, повреждение его клеммового соединения с валом-шестерней рулевого механизма;

- деформация или повреждение вала и деталей рулевой колонки, повреждение шлицев соединения вала со ступицей рулевого колеса;

- повреждение механизма регулировки положения рулевой колонки;

Вам потребуются: ключ «на 16», торцовые головки «на 10», «на 12», «на 17», ключ TORX Т20, удлинитель, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите подушку безопасности водителя (см. «Снятие и установка подушки безопасности водителя», с. 342).

3. Снимите рулевое колесо (см. «Снятие и установка рулевого колеса», с. 189).

4. Снимите кожух рулевой колонки (см. «Снятие и установка кожуха рулевой колонки», с. 189).

5. Снимите левый.

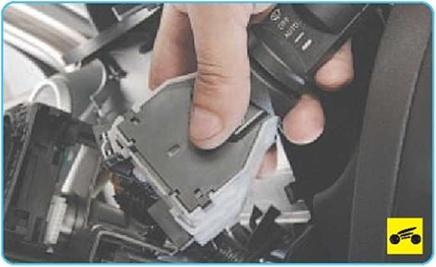

6. ...и правый подрулевыб переключатели (см. «Замена подрулевых переключателей», с. 266).

7. Снимите модуль подрулевых переключателей в сборе с контактным кольцом подушки безопасности водителя (см. «Снятие и установка держателя подрулевых переключателей и контактного кольца подушки безопасности водителя», с. 267).

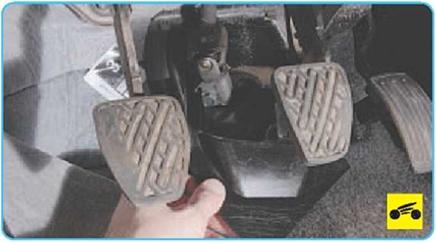

8. В салоне автомобиля отведите защитный чехол от нижнего карданного шарнира промежуточного вала рулевого управления.

9. Выверните и извлеките стяжной болт клеммового соединения карданного шарнира промежуточного вала с валом-шестерней рулевого механизма...

10. ...отожмите отверткой фиксирующую подвижную гайку стяжного болта.

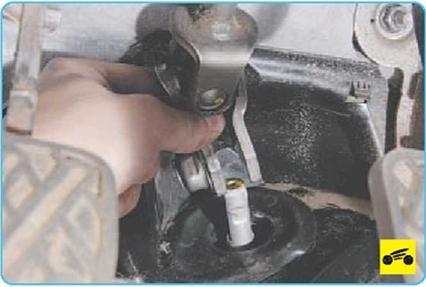

11. Отсоедините нижний карданный шарнир промежуточного вала от вала шестерни рулевого механизма.

12. Выверните два болта крепления рукояток привода замка капота и замка люка топ- ливозаливной горловины к кронштейну.

13. Преодолевая сопротивление фиксаторов, снимите крышку монтажного блока в салоне автомобиля.

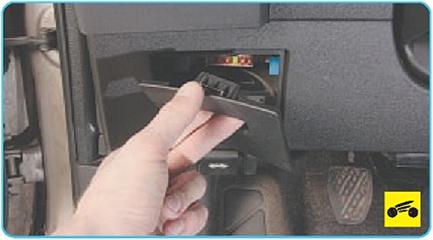

14. Отожмите фиксаторы и протолкните колодку диагностического разъема через отверстие в нижней облицовке панели приборов.

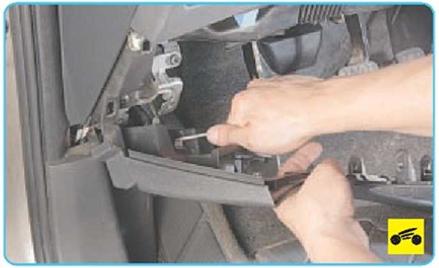

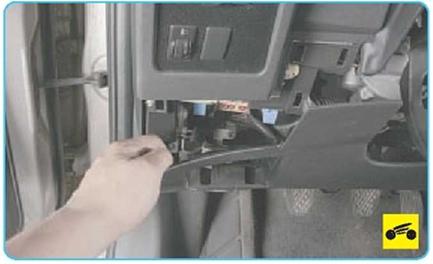

15. Преодолевая сопротивление фиксаторов, отведите нижнюю облицовку панели приборов вниз...

16. ...выверните болт крепления датчика температуры воздуха в салоне...

17. ...и отсоедините датчик от облицовки.

18. Отогните фиксатор рукояток привода лючка топливного бака и капота и снимите нижнюю облицовку панели приборов.

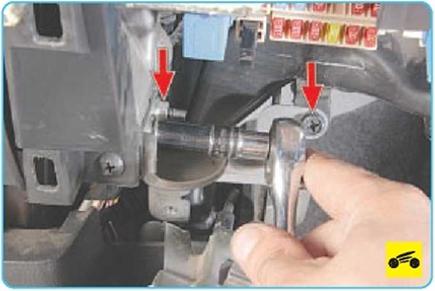

19. Отверните две гайки и выверните один болт крепления кронштейна рукояток привода лючка топливного бака и капота...

20. ...и снимите кронштейн.

21. Подденьте отверткой и снимите фиксатор воздуховода...

22. ...и снимите воздуховод.

23. Сожмите пассатижами фиксатор хомута жгута проводов...

24. ...и отсоедините фиксатор от кронштейна рулевой колонки.

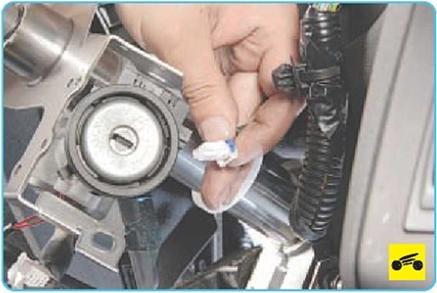

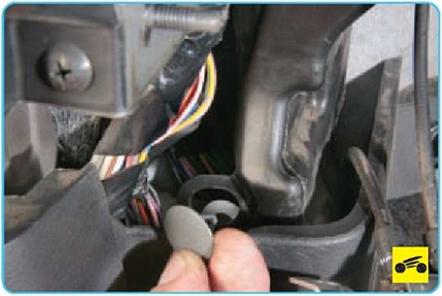

25. Сожмите пассатижами фиксатор хомута жгута проводов подушки безопасности водителя и аудиосистемы...

26. ...и отсоедините фиксатор от кронштейна рулевой колонки.

27. Аналогично отсоедините передний...

28. ...и задний фиксаторы жгута проводов от кронштейна рулевой колонки.

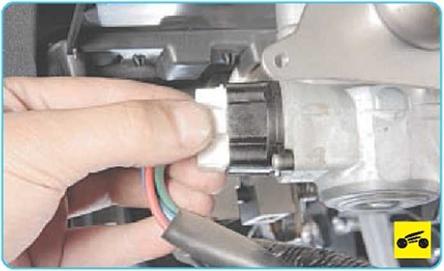

31. Нажмите на фиксатор...

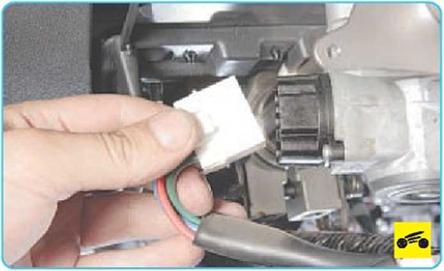

32. ...и отсоедините колодку жгута проводов от контактной группы замка зажигания.

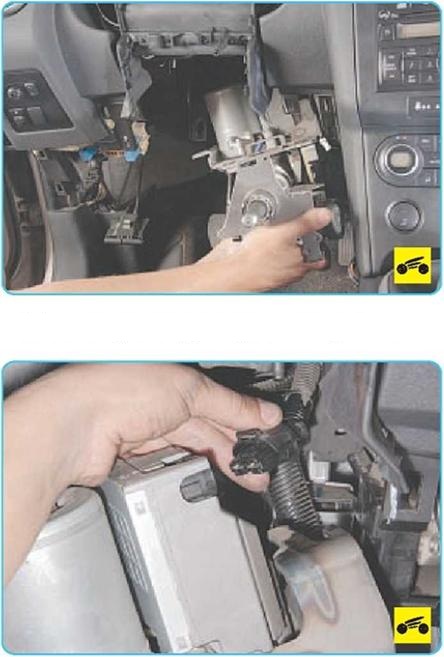

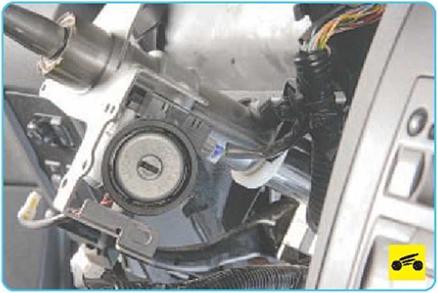

33. Отверните четыре гайки крепления рулевой колонки к кронштейнам кузова (одна гайка не видна)...

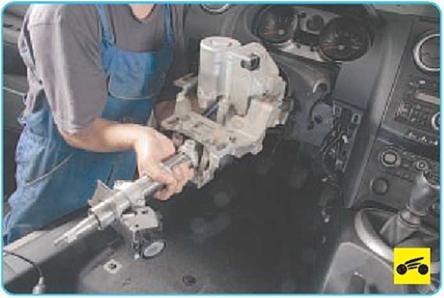

...и опустите рулевую колонку вниз.

35. Нажмите на фиксатор и отсоедините колодку жгута проводов от блока управления усилителем рулевого управления.

36. Нажмите на фиксатор колодки жгута проводов...

37. ...и отсоедините колодку от блока управления усилителем рулевого управления.
