Nissan Qashqai, Qashqai+2. УСТАНОВКА ПОРШНЯ ПЕРВОГО ЦИЛИНДРА В ПОЛОЖЕНИЕ ВМТ ТАКТА СЖАТИЯ

Поршень 1-го цилиндра устанавливают в положение верхней мертвой точки (ВМТ) такта сжатия для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась ус­тановка фаз газораспределения. При нару­шении фаз газораспределения двигатель не будет нормально работать.

Вам потребуются: все инструменты для снятия крышки головки блока цилиндров, а также ключ «на 10».

1.      Установите автомобиль на подъемник, снимите правое переднее колесо.

2.      Снимите боковой брызговик двигателя справа по направлению движения автомоби­ля (см. «Снятие и установка брызговиков дви­гателя», с. 70).

3.      Снимите декоративный кожух двигателя (см. «Снятие и установка декоративного кожу­ха двигателя», с. 68).

4.      Снимите впускной коллектор (см. «Заме­на прокладки впускного коллектора двигате­ля», с. 93).

ПРИМЕЧАНИЕ

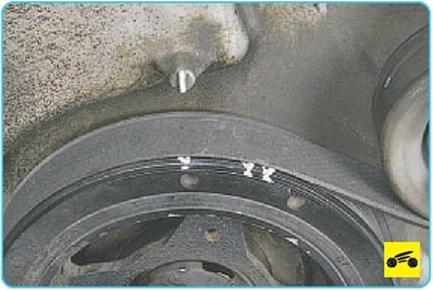

6.     Проверните коленчатый вал до совпаде­ния метки на шкиве привода вспомогательных агрегатов с меткой на крышке привода газо­распределительного механизма...

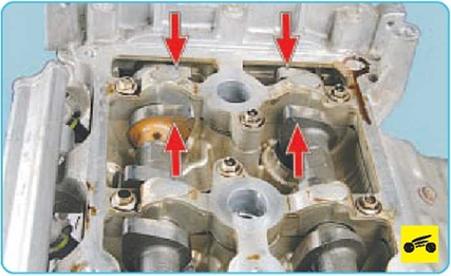

7.    ...при этом кулачки распределительных ва­лов, соответствующие клапанам 1-го цилинд­ра, должны быть ориентированы по направле­нию друг к другу и направлены вверх под углом 45° Если она сориентированы иначе, то про­верните коленчатый вал еще на один оборот.

Если метки на шкиве совпали с меткой на крышке газораспределительного механизма, а кулачки сориентированы по направлению друг к другу и направлены вверх под углом 45°, то поршень 1-го цилиндра находится в ВМТ такта сжатия и начальная установка фаз газо­распределения соответствует норме.

Если метки не совпали (смещены фазы га­зораспределения), повторите установку цепи привода газораспределительного механизма (см. «Снятие м установка цепи привода газо­распределительного механизма», с. 76).

8.    Установите снятые детали в порядке, об­ратном снятию.
